10 Kommunikation
10.3 Steuermodus "Network (MCI/CAN)"
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

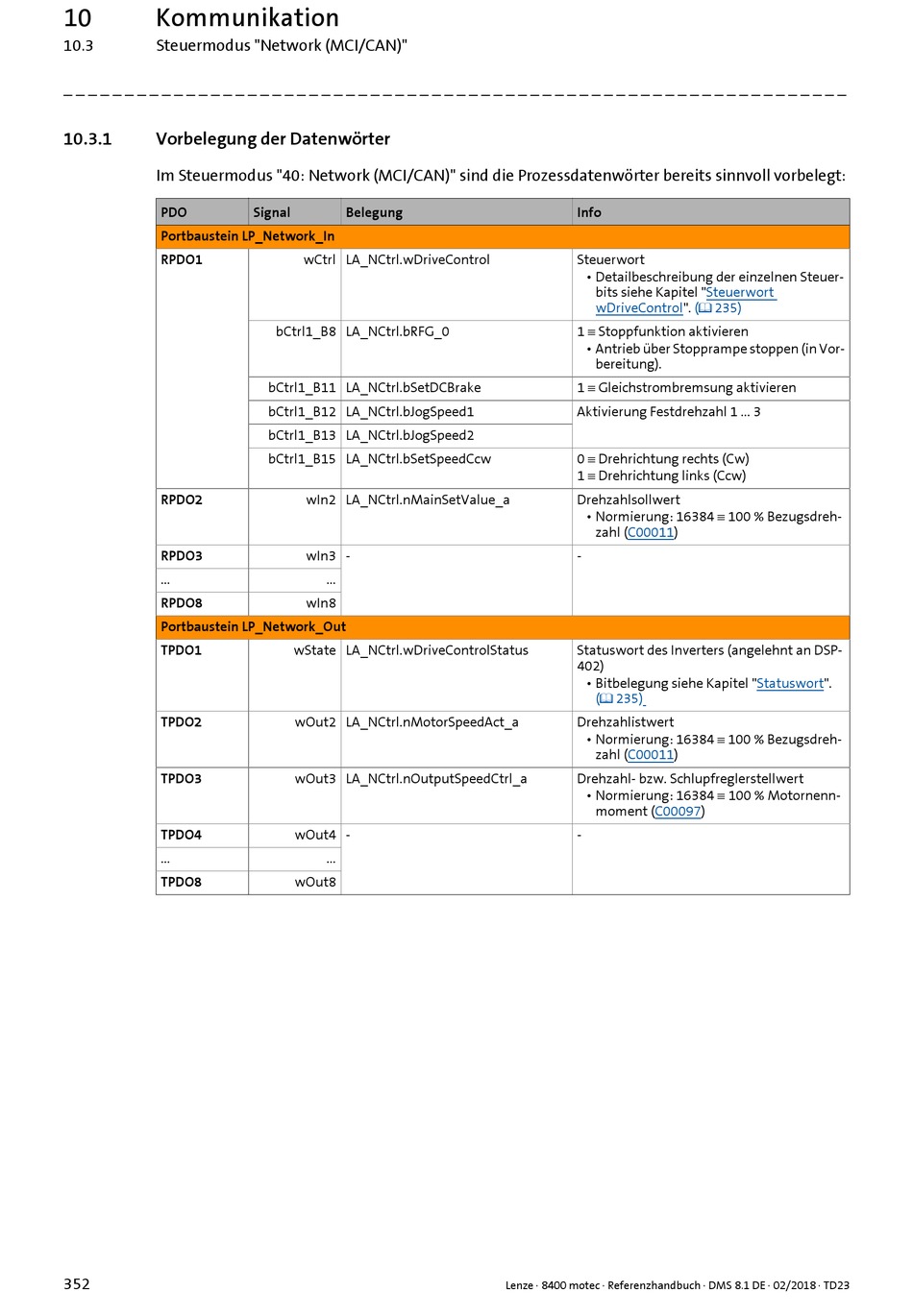

10.3.1 Vorbelegung der Datenwörter
Im Steuermodus "40: Network (MCI/CAN)" sind die Prozessdatenwörter bereits sinnvoll vorbelegt:
PDO
Portbaustein LP_Network_In
RPDO1
RPDO2
RPDO3
...
RPDO8
Portbaustein LP_Network_Out
TPDO1
TPDO2
TPDO3
TPDO4
...
TPDO8
352
Signal Belegung
wCtrl LA_NCtrl.wDriveControl
bCtrl1_B8 LA_NCtrl.bRFG_0
bCtrl1_B11 LA_NCtrl.bSetDCBrake
bCtrl1_B12 LA_NCtrl.bJogSpeed1
bCtrl1_B13 LA_NCtrl.bJogSpeed2
bCtrl1_B15 LA_NCtrl.bSetSpeedCcw
wIn2 LA_NCtrl.nMainSetValue_a
wIn3 -
...
wIn8
wState LA_NCtrl.wDriveControlStatus
wOut2 LA_NCtrl.nMotorSpeedAct_a
wOut3 LA_NCtrl.nOutputSpeedCtrl_a
wOut4 -
...
wOut8
Info
Steuerwort
• Detailbeschreibung der einzelnen Steuer-
bits siehe Kapitel
wDriveControl".
1 ≡ Stoppfunktion aktivieren
• Antrieb über Stopprampe stoppen (in Vor-
bereitung).
1 ≡ Gleichstrombremsung aktivieren
Aktivierung Festdrehzahl 1 ... 3
0 ≡ Drehrichtung rechts (Cw)
1 ≡ Drehrichtung links (Ccw)
Drehzahlsollwert
• Normierung: 16384 ≡ 100 % Bezugsdreh-
zahl (C00011)
-
Statuswort des Inverters (angelehnt an DSP-
402)
• Bitbelegung siehe Kapitel "Statuswort".
( 235)
Drehzahlistwert
• Normierung: 16384 ≡ 100 % Bezugsdreh-
zahl (C00011)
Drehzahl- bzw. Schlupfreglerstellwert
• Normierung: 16384 ≡ 100 % Motornenn-
moment (C00097)
-
Lenze · 8400 motec · Referenzhandbuch · DMS 8.1 DE · 02/2018 · TD23
"Steuerwort
( 235)
