7.2 Bedienung der Warmwasser-Wärmepumpe
7.2.1
Wärmepumpenbetrieb
Der Wärmepumpen-Einsatzbereich liegt bei einer Luftansaugtemperatur zwischen 8 °C und 40 °C.
Die Wärmepumpe kann mit dem Wärmepumpenschalter ein- und ausgeschaltet werden (Bild 3).
Die Wärmepumpe wird automatisch in Betrieb gesetzt, wenn die gewählte Warmwassertemperatur höher als die
momentane Warmwassertemperatur liegt. Sie wird automatisch abgeschaltet, wenn die gewählte
Warmwassertemperatur erreicht ist. Ebenso wird sie abgeschaltet wenn die Luftansaugtemperatur ≤ 8 °C ist.
7.2.2
Heizstabbetrieb
Der Heizstab kann bei erhöhtem Warmwasserbedarf oder bei einer gewünschten höheren Warmwasser-
Temperatur (> 55 °C) über den Schalter " Heizstab" (Bild 3) eingeschaltet werden.
Der Heizstab wird automatisch eingeschaltet, wenn die Luftansaugtemperatur < 8 °C ist.
7.2.3
Wärmetauscherbetrieb
Der Wärmetauscherbetrieb findet Anwendung, wenn die Warmwasserbereitung (z. B. im Winter) mit dem zweiten
Wärmeerzeuger (z.B. Heizkessel, Solaranlage usw.) stattfinden soll.
Die Regelung der Warmwassertemperatur erfolgt über den Temperaturregler (Bild 6) der Warmwasser-
Wärmepumpe. Die elektrische Anschlußklemme für die Ansteuerung (EIN/AUS) der externen Zusatzgeräte
(Pumpe, Magnetventil usw.) befindet sich auf der Trennwand im Gerät (Klemme: X5 -4/5/PE).
Die Inbetriebnahme erfolgt über den Schalter " Wärmetauscher " (Bild 3).
Fühlerrohr für externen Temperaturfühler
Im hinteren Bereich der WW-WP ist für einen externen
Temperaturfühler ein senkrechtes Fühlerrohr ∅ i 12mm
(die Öffnung im Bodenblech ist mit einer Durchführungs-
tülle abgedichtet) und in der Rückwand eine freie Kabel-
durchführung vorgesehen.
7.2.4
Hinweise für sparsamen Energieverbrauch
> Um eine hohe Leistungszahl und niedrige Standverluste zu erzielen, sollte die WW-WP
normalerweise nicht über 45 °C (Bild 6) betrieben werden.
> Nur im Ausnahmefallden Temperaturregler auf höhere Werte stellen, bzw. den Heizstab manuell
einschalten.

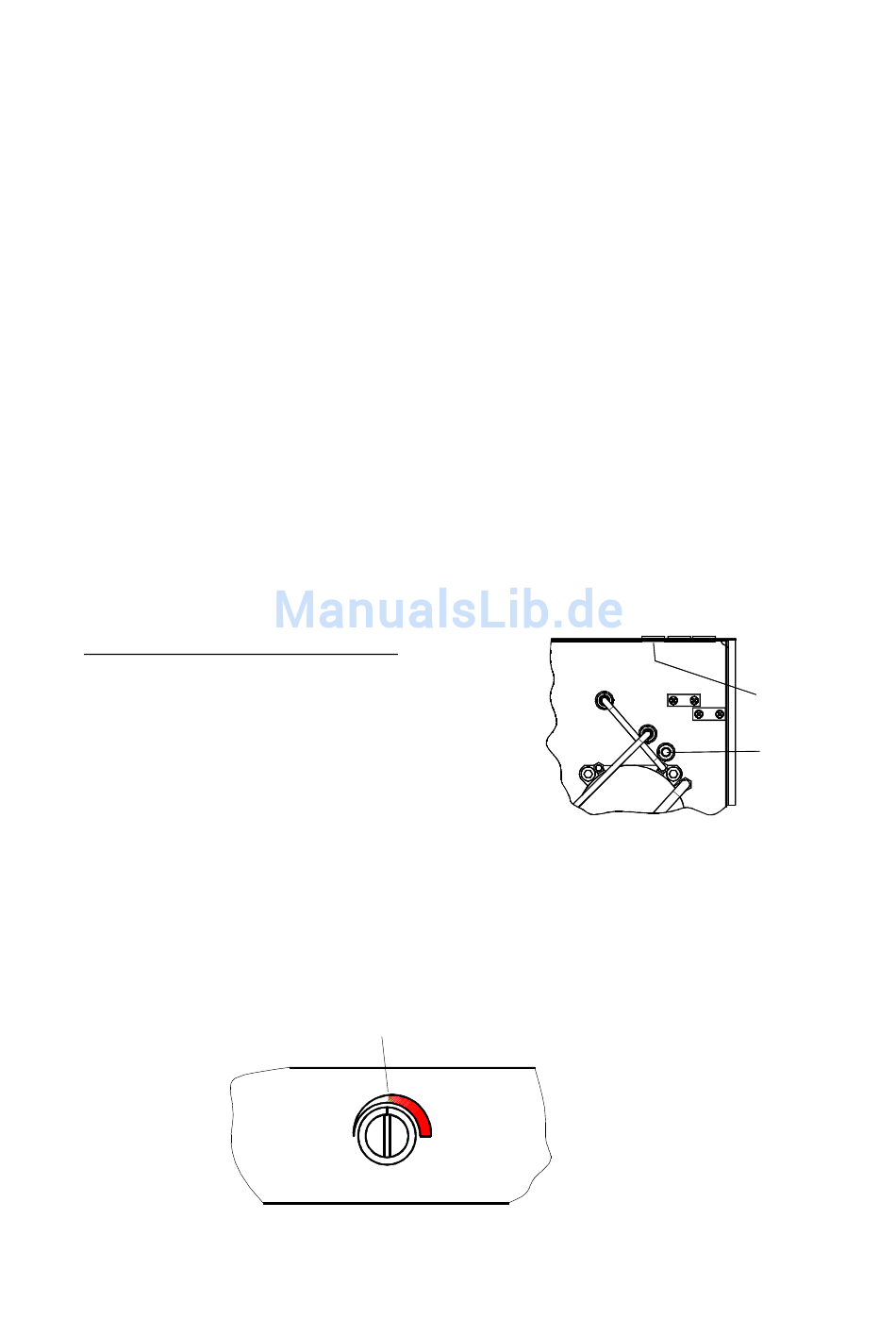

Bild 6
∼ 45°C
∼ 23°C
min
max.
Temperatur
12
∼ 55°C
freie Kabel-
durchführung
Fühlerrohr
