Swegon Compact Air Installationsanleitung Seite 9

4.6 Filterkontrolle
Der Filtertest wird einmal in 2 Stunden beim Übergang
des Gerätes von Normalluftstrom (NO) auf Niedrigluft-
strom ausgeführt. Erfolgt kein Wechsel von Normal- auf
Niedrigluftstrom, wird der Test einmal in 24 Stunden
ausgeführt.
Mit fortlaufender Filterverschmutzung steigt der Druck-
abfall. Die Steuerausrüstung vergleicht die gespeicherte
Information mit den aktuellen Verhältnissen und meldet
ggf. einen Filterwechsel. Bei Überschreitung der Alarm-
grenze für den Filterdruckabfall wird die Störung am
Bediendisplay gemeldet.
4.7 Automat. Ventilatoreinstellung
Der Compact Air ist mit automatischer Drehzahlsteuerung
der Ventilatoren für die Aufrecherhaltung des eingestell-
ten Luftvolumenstroms ausgerüstet.
Eine Drucksteigerung im System, z. B. wegen ver-
schmutzter Filter, wird damit ausgeglichen, so daß die
ausreichende Zufuhr von frischer Luft garantiert wird.
4.8 Störung
Ein erforderlicher Filterwechsel und andere Betriebs-
störungen werden im Klartext am Bediendisplay und mit
roter Warnblinkleuchte angezeigt.
Der Sammelstörungsmelder kann an eine Alarmzentrale
angeschlossen werden.
Änderungsrechte vorbehalten

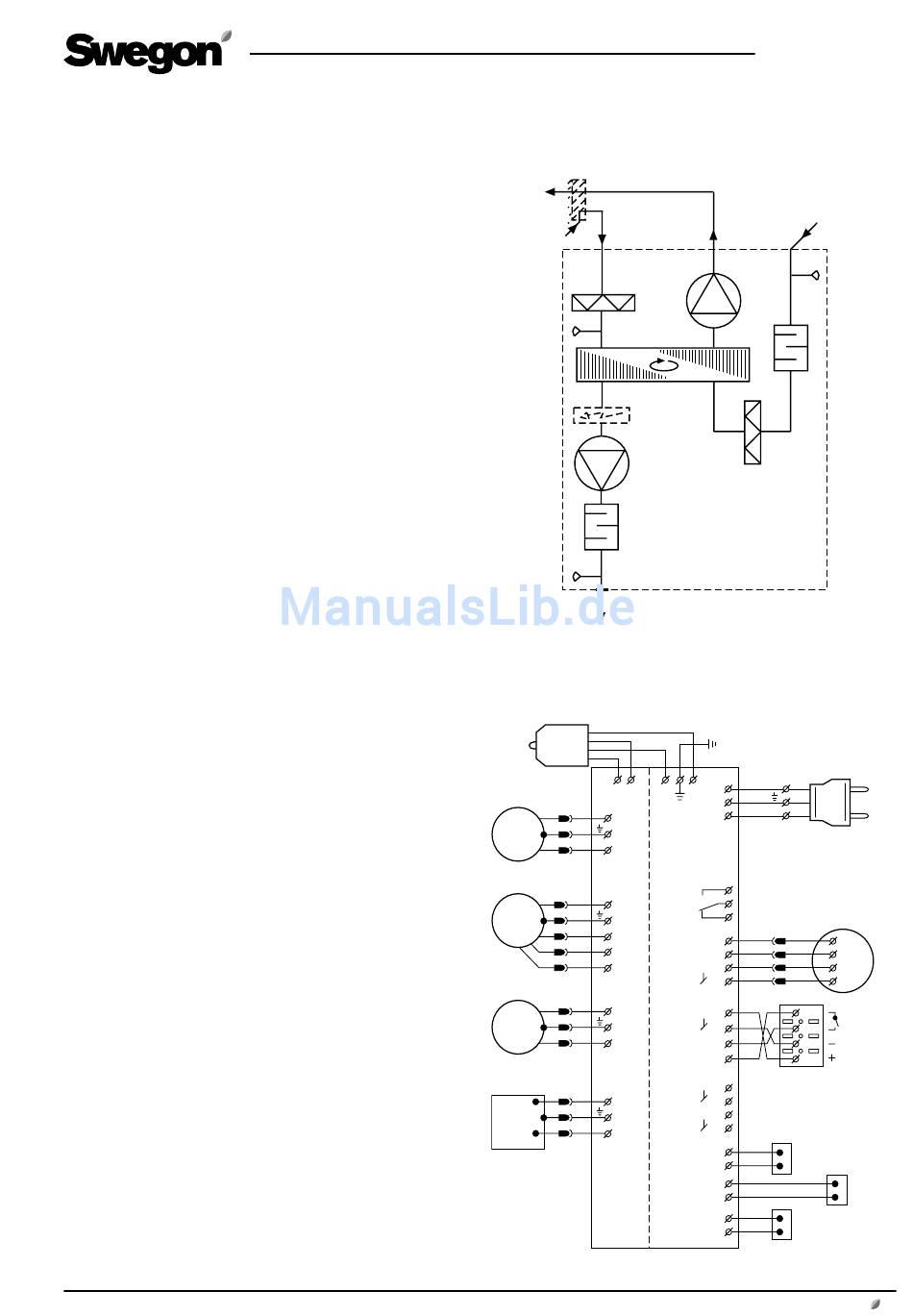

4.9 Funktionsprinzip
FORTLUFT
AUßENLUFT
Filter
Temperaturfühler
Rotations-
wärmetauscher
Turbo
Lufterhitzer
(Zubehör)
Zuluftventilator
Schalldämpfer
Temperaturfühler
Zuluftdurchlaß
ZULUFT
4.10 Anschlußschaltplan
KONTAKTSCHALTER
L N L
N
ABLUFT-
M
VENTILATOR
L
ABLUFTVENTILATOR
N
Blau
Gelbgrün
WÄRMETAUSCHER-
M
MOTOR
L3 L
Braun
L2
Grau
TACHO
L1
Weiß
WÄRMEAUS-
TAUSCHER
N
ZULUFT-
M
VENTILATOR
L
ZULUFTVENTILATOR
N
ELEKTRO-
LUFTERHITZER
L
ELEKTRO-
LUFTERHITZER
Swegon
403851-01A
DE.CACA.050101
ABLUFT
Temperaturfühler
Schalldämpfer
Filter
N
N
1
2
L
3
4
5
6
7
ALARM
8
SAMMELSTÖRUNGS-
MELDER
9
DISPLAY
10 Braun Gelb
+5V
Grün Weiß
11
Weiß Grün
12
Gelb Braun
13
14
+12V DC Grün
ANSCHLUß
15 Gelb
SCHALTUHR
Braun
16
PRÄSENZ-
Weiß
17
MELDER
18
ZU 0-10V
ZU
19
Anzeige 0-10 V DC=
Luftstrom 0-1200 m 3 /h
20
AB 0-10V
AB
21
GT1
22 Braun
Außenluft
23 Blau
GT3
24 Braun
25 Blau
GT2
26 Braun
Zuluft
27 Blau
www.swegon.se
Abluft
