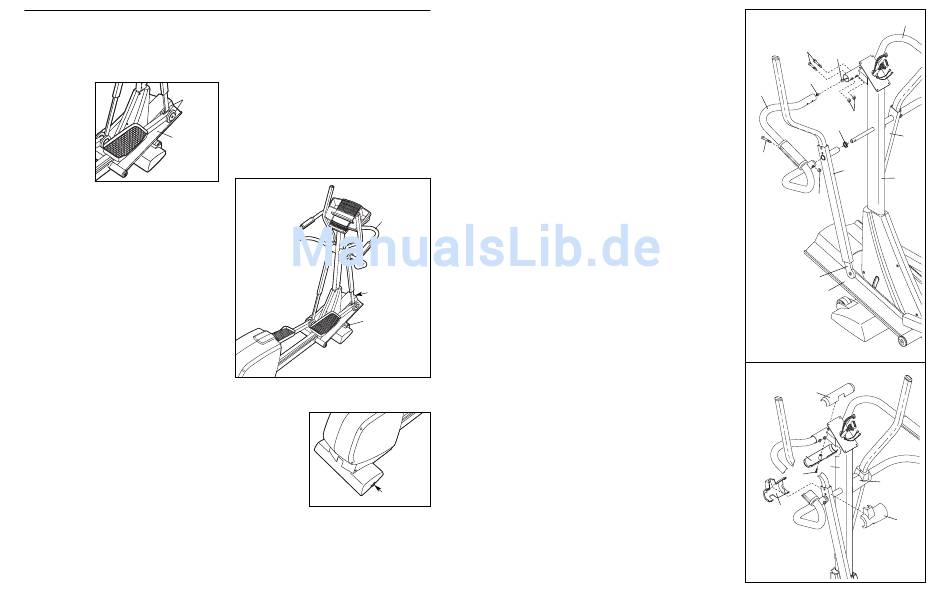

WARTUNG UND FEHLERSUCHE
Überprüfen Sie alle Teile des Ellipsentrainers regel-
mäßig und ziehen Sie sie nach, wenn nötig.
Abgenutzte Teile müssen sofort ersetzt werden.
Damit Ihr Ellip-
sentrainer
Räder
immer gleich-
mäßig funktio-
niert, inspizie-
ren Sie ihn
Neigungs-
regelmäßig und
rampe
säubern Sie die
Neigungsrampe
öfters mit einem
weichen Tuch
und einem mil-
den Reinigungsmittel. Andere Teile des
Ellipsentrainers können gleichenfalls auf diese Weise
gereinigt werden. Halten Sie Flüssigkeiten von
Computer fern. Benutzen Sie nie Schleifmittel
oder Lösungsmittel.
FEHLERSUCHE AM PULSSENSOR
Sollte der Brustpulssensor nicht richtig funktionieren,
siehe BRUSTPULSSENSOR-FEHLERSUCHE auf
Seite 9 und 10. Sollte der Handgriffpulssensor nicht
richtig funktionieren, siehe Schritt 5 auf Seite 14.
DIE NEIGUNGSRAMPE KALIBRIEREN
Sollte die Neigungsrampe des elliptischen Trainers
nicht richtig funktionieren, aktivieren Sie den
Kalibrationsprozess, indem Sie die unten angeführten
Schritte ausführen.
1. Drücken Sie gleichzeitig fur zirka fünf Sekunden
auf die Widerstandstaste 1 [RESISTANCE 1] und
auf die Programmwahltaste [PROGRAM SELECT].
Anmerkung: Sollten dabei Zahlen im Hauptdisplay
erscheinen, beachten Sie diese Zahlen nicht.
2. Drücken Sie die Programmwahltaste nochmals.
Anmerkung: Es ist möglich, dass eine Kombination
von Zahlen und Buchstaben im Hauptdisplay
erscheint.
3. Drücken Sie die 10º- oder die 30º-Rampenwinkel-
taste [1 STEP RAMP]. Die Rampe wird sich dann
zuerst ganz nach oben bewegen und dann ganz
nach unten.
4. Drücken Sie die Programmwahltaste dreimal. Der
Computer befindet sich dann im normalen
Benutzungsmodus und der Elliptisentrainer ist zur
Benutzung bereit.
DEN ELLIPSENTRAINER TRANSPORTIEREN
Stellen Sie sich vor den Ellipsentrainer, halten Sie die
Haltestangen fest und stemmen Sie einen Fuß bei der
unten angezeigten Stelle gegen die Rampe. Ziehen
Sie dann an den Haltestangen, bis sich der Ellipsen-
trainer auf den vorderen Rollen bewegen lässt. Trans-
portieren Sie nun das Gerät vorsichtig zur gewünsch-
ten Stelle. Stemmen Sie dann wieder einen Fuß
gegen die Rampe und lassen Sie das Gerät langsam
herunter. Aufgrund der Größe und des Gewichtes
des elliptischen Trainers, empfehlen wir äußerste
Vorsicht während jeglicher Transporte.
Haltestange
Fuß an dieser
Stelle gegen das
Gerät stemmen
Rad
DEN ELLIPSENTRAINER AUSGLEICHEN
Falls der Ellip-
sentrainer wäh-
rend Inbetrieb-
nahme wackelt,
drehen Sie einen
oder beide der
Ausgleichfüße
unter dem hinte-
ren Stabilisator
Ausgleichfuß
bis die Wackel-
bewegung besei-
tigt ist.
26
5. Schieben Sie ein Schweißungsabstandsstück (119)
auf die Achse auf der linken Seite des Pfostens (2),
wobei die offene Seite des Schweißungsabstands-
stücks zum Pfosten schaut.
Finden Sie den Oberkörperarm (118), welcher die linke
Oberkörperbasisstange (31) in sich hat (die linke
Oberkörperbasisstange ist mit einem Aufkleber
gekennzeichnet). Halten sie den linken Oberkörperarm
mit einer Hand und die linke Oberkörperbasisstange
mit der anderen. Schieben Sie den Oberkörperarm auf
die Achse auf der linken Seite des Pfostens (2).
Schieben Sie dann die linke Oberkörperbasisstange
aus dem Oberkörperarm heraus, sodass sie auf der
Rampe (3) aufsitzt.
Eine zweite Person soll die linke Haltestange (24) an
den Pfosten (2) halten, wie gezeigt. Verbinden Sie den
linken Pulssensorendraht (20) mit dem Pulsverlänger-
ungsdraht (114).
Schieben Sie das obere Ende der linken Haltestange
(24) in die Röhre auf der Vorderseite des Pfostens (2)
während Sie das untere Ende der linken Haltestange
auf die Achse auf der linken Seite des Pfostens auf-
schieben. Befestigen Sie das obere Ende der linken
Haltestange mit zwei M8 x 41mm Knopfbolzen (85)
und zwei M8 Kontermuttern (86). Achten Sie darauf,
die Drähte (20, 114) bei der Einführung der
Knopfbolzen nicht zu beschädigen. Achten Sie dar-
auf, dass sich die Kontermuttern innerhalb der
sechskantigen Löcher in der linken Haltestange
befinden. Befestigen Sie das untere Ende der linken
Haltestange mit einem M8 x 38mm Knopfbolzen (105)
und einer M8 Kontermutter (86).
Befestigen Sie den anderen Oberkörperarm (118) und
die rechte Haltestange (23) auf die gleiche Weise am
Pfosten (2).
6. Innerhalb der Haltestangenabdeckungen (26) befinden
sich quadratische Laschen, welche die zwei Teile ver-
binden. Heben Sie die Laschen vorsichtig hoch und
trennen Sie die zwei Hälften.
Halten Sie die zwei Hälften der Haltestangenabdeck-
ungen (26) um das Rohr auf der linken Seite des
Pfostens (2). Schieben Sie die Hälften so aufeinander
zu, dass sie gegenüber liegen und drücken Sie sie
zusammen, bis sie einschnappen.
Befestigen Sie die andere Haltestangenabdeckung
(26) auf die gleiche Weise auf der rechten Seite des
Pfostens (2).
Halten Sie die Hälften der oberen Haltestangenab-
deckung (25) um das Rohr an der Vorderseite des
Pfostens (2). Achten Sie darauf, die Kabel (nicht
abgebildet) dabei nicht zu beschädigen. Befestigen
Sie die obere Haltestangenabdeckung mit einer M4 x
12mm Rundkopfschraube (96).
5
23
85
114
20
24
86
119
118
105
118
2
86
31
3
6
25
25
2
96
26
26
26
7
