TEILELISTE—Modell-Nr. NTEVEL15830
Nr.
Zahl
Beschreibung
1
1
Rahmen
2
1
Pfosten
3
1
Rampe
4
1
Linke Pedalschiene
5
1
Rechte Pedalschiene
6
1
Hinterer Stabilisator
7
1
Hintere Stabilisatorenabdeckung
8
1
Vorderer Stabilisator
9
1
Vordere Stabilisatorenabdeckung
10
1
Linkes Pedal
11
1
Rechtes Pedal
12
1
Neigungsmotor
13
1
Neigungsachse
14
1
Drehachse
15
1
Linker Seitenschutz
16
1
Rechter Seitenschutz
17
1
Computer
18
1
Rechte Schwungradabdeckung
19
1
Linke Schwungradabdeckung
20
2
Pulssensor/-endraht
21
1
Rechte Neigungsabdeckung
22
1
Linke Neigungsabdeckung
23
1
Rechte Haltestange
24
1
Linke Haltestange
25
1
Obere Haltestangenabdeckung
26
2
Haltestangenabdeckung
27
1
Rahmenabdeckung
28
4
Pedalenrad
29
8
Radlagerung
30
2
Radrahmen
31
1
Linke Oberkörperbasisstange
32
1
C-Magnet
33
1
Magnetklammer
34
1
Linker Kurbelarm
35
2
28,7mm Rollenabstandsstück
36
1
Schwungrad
37
1
Magnet
38
1
Rolle
39
1
Regulierungsgehäusedeckel
40
1
Regulierungsbrett
41
1
Regulierungsgehäuse
42
1
Niederer Drahthalter
43
1
Kurbel
44
2
Kurbellagerung
45
1
Leerlauf
46
4
Fuß
47
4
Rampenbuchse
48
2
Rampendeckel
49
1
Neigungssensor
50
1
Sensorendeckel
51
4
Pedalschienenbuchse
52
1
Widerstandssmotor
53
1
Membranenschalterklammer
Nr.
Zahl
Beschreibung
54
1
Klemme
55
1
Membranenschalter/-draht
56
1
Feder
57
1
Führungsstange
58
1
Widerstandsskabel
59
1
Schwungradachse
60
2
Schwungradlagerung
61
2
Augenbolzen
62
2
Verstellklammer
63
2
M8 x 47mm Knopfschraube
64
2
M6 Unterlegscheibe
65
2
M10 x 78mm Bolensatz
66
2
M8 Unterlegscheibe
67
2
M10 x 50mm Bolzensatz
68
2
Haltestangenbuchse
69
10
M4 x 16mm Bohrschraube
70
2
M10 x 108mm Knopfschraube
71
1
M8 Tek-Unterlegscheibe
72
1
M11 x 40mm Bolzensatz
73
2
M10 gespaltene Unterlegscheibe
74
1
M8 x 25mm Knopfbolzen
75
1
M10 x 19mm Knopfbolzen
76
8
M6 x 16mm Schraube mit
Nylonstück
77
4
M5 Mutter
78
4
M5 x 16mm Bolzen
79
4
M5 Unterlegscheibe
80
2
M6 x 18mm Bolzen
81
1
M6 x 25mm Bolzen
82
2
5/16" x 25mm flanschen Schraube
83
4
M8 x 58mm Knopfschraube
84
8
M8 x 44mm Knopfschraube
85
4
M8 x 41mm Knopfbolzen
86
6
M8 Kontermutter
87
8
M4 x 38mm Schraube
88
3
M8 Nylon-Verschlussmutter
89
1
M10 Nylon-Verschlussmutter
90
3
M6 Mutter
91
2
M6 Nylon-Verschlussmutter
92
2
Klemmschraube
93
2
M8 x 54mm Knopfschraube
94
3
M4 x 10mm Schraube
95
6
M4 x 19mm Schraube
96
1
M4 x 12mm Rundkopfschraube
97
2
M4 x 25mm Schraube
98
15
M4 x 16mm Schraube
99
2
Rampenabstandsstück
100
4
M5 Nylon-Verschlussmutter
101
2
31,5mm Rollenabstansstück
102
1
Rechter Kurbelarm
103
1
Schwungradabstandsstück
104
2
Stützplatte
105
2
M8 x 38mm Knopfbolzen
28

MONTAGE

R1103A
Für die Montage braucht man zwei Personen. Legen Sie alle Teile des Ellipsentrainers auf einer dafür freige-
machten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn
die Montage komplett fertiggestellt ist. Für die Montage braucht man zwei verstellbare Schraubenschlüssel
, einen Kreuzschraubenzieher
eine Flachzange

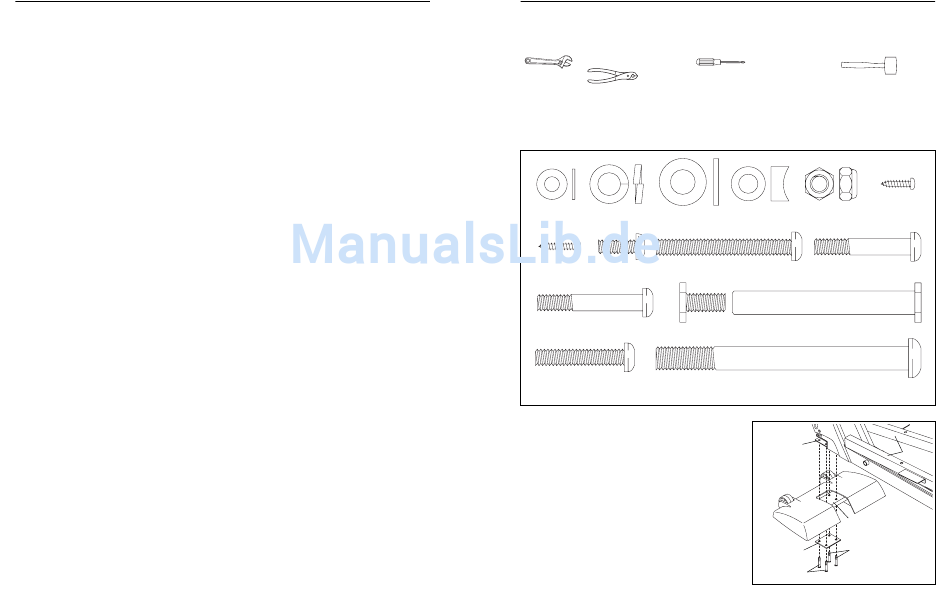

Benutzen Sie die untenstehenden Teilzeichnungen, um die kleinen Teile, die in der Montage benutzt werden, zu
identifizieren. Die Zahl in Klammern unter jeder Zeichnung bezieht sich auf die Bestellnummer in der TEILELISTE
auf Seite 28 und 29. Die zweite Zahl bezieht sich auf die Stückzahl, die für die Montage gebraucht wird. Note:
Einige kleine Teile wurden eventuell schon montiert. Falls Sie einen Teil nicht im Teilebeutel finden, über-
prüfen Sie bitte, ob es nicht schon angebracht wurde.
M6 Unter-
legscheibe
(64)–2
M4 x 16mm
Schraube
(98)–4
M8 x 44mm Knopfschraube (84)–8
M8 x 38mm Knopfbolzen
(105)–2
1. Finden Sie den vorderen Stabilisator (8). Während
eine zweite Person den Rahmen (1) vorne hochhält
und die beiden Pedalschienen (4, 5) in der angegebe-
nen Position hält, befestigen Sie den vorderen
Stabilisator mit vier M8 x 44mm Knopfschrauben (84)
und einer Stützplatte (104) am Rahmen.
Während eine zweite Person den Rahmen (1) hin-
ten hochhält, befestigen Sie auf die gleiche Weise
dem hinteren Stabilisator (night abgebildet) am
Rahmen.
, einen Gummihammer
zu den inbegriffenen Inbussschlüsseln.
7,6mm Unterleg-
M10 gespaltene
M10 Unterleg-
scheibe (109)–2
Unterlegscheibe
scheibe (126)–2
(73)–2
M6 x 16mm
M8 x 58mm Knopfschraube (83)–4
Schraube mit
Nylon (76)–4
M10 x 78mm Bolzensatz (65)–2
M10 x 108mm Knopfschraube (70)–2
1
5
, und
M4 x 12mm
Rundkopf-
M8 Konter-
schraube
mutter (86)–6
(96)–1
M8 x 41mm
Knopfbolzen (85)–4
1
4, 5
8
84
104
84
