Documentation
Il faut remettre à l'utilisateur du chauffage les documents
suivants :
• Manuel d'installation avec procès-verbal d'essai rempli,
• Plan de pose actualisé indiquant la position des trames
chauffantes, de la sonde de température, des
emplacements destinés aux meubles ainsi que la position
des jonctions entre le câble chauffant et le câble froid.
• Description de la structure du plancher.
Régulation de température
Des régulateurs pour pose murale encastrée ou en applique
sont disponibles pour régler la température du sol ou la
température ambiante. Dans des locaux comportant
plusieurs sources de chaleur (par exemple salle de bains)
uniquement des régulateurs avec sonde de température du
sol sont autorisés.
Afin de pouvoir programmer le temps de chauffage du
plancher chauffant, il est possible d'intégrer une horloge.
Alternativement, des régulateurs de température du sol avec
programmation temporelle et baisse de température
automatique sont disponibles.

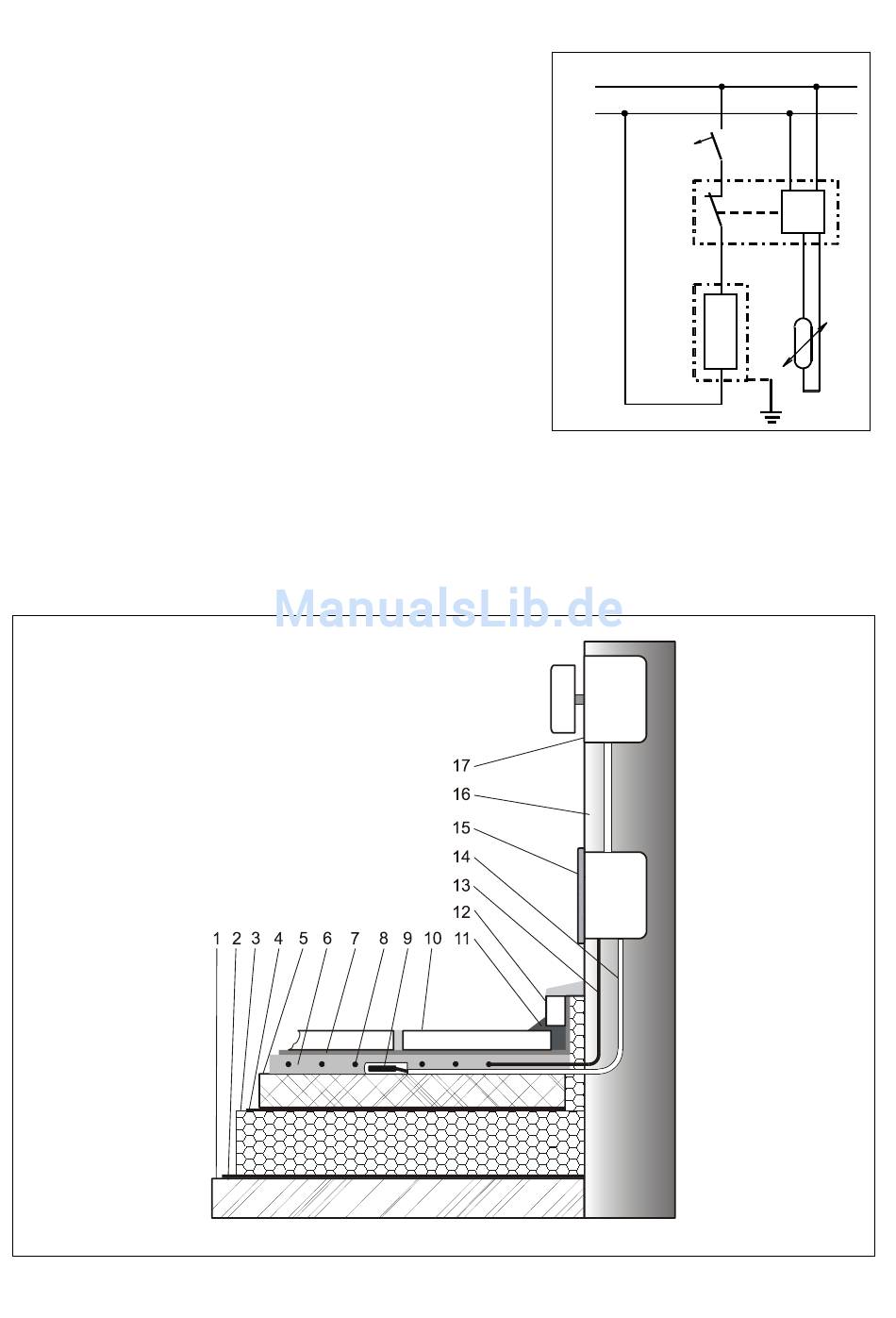

B1
Régulateur
F1
Fusible
L
Phase 230V~
N
Conducteur neutre
PE
Conducteur de protection blindage
R1
Trame chauffante avec revêtement de protection
TF
Sonde de température du sol
Exemple de mise en œuvre du plancher chauffant et d'installation électrique
1.
Plancher brut
2.
Écran pare-vapeur (selon le cas)
3.
Isolation acoustique, Isolation thermique
4.
Film
5.
Chape
6.
Enduit de ragréage résistant à la chaleur
7.
Colle pour trames chauffantes résistante à la
chaleur
8.
Trame chauffante
9.
Sonde de température du sol
10. Carrelage
11. Joint élastique
12. Plinthe
13. Tube de protection, ligne de raccordement
14. Tube de protection pour sonde de température
15. Boîte de dérivation
16. Mur
17.
Boîte vide, Régulateur de température, horloge
L
N
11
F1
B1
R1
PE
TF
