Instrucciones de montaje
HM SF, HM TS Esterillas calefactoras de capa delgada
¡Antes de proceder a la colocación, es imprescindible leer
estas instrucciones!
La conexión eléctrica debe ser realizada por un
electricista profesional.
Indicaciones importantes para el montaje:
•
Para la colocación se tienen que cumplir las disposiciones
VDE en vigor, en particular, la norma DIN VDE 0100,
Parte 520 A3.
•
Compruebe el ámbito de suministro y los accesorios con
respecto a su coincidencia con la planificación.
•
El suelo sobre el que se coloca la esterilla calefactora
debe ser firme y libre de vibraciones.
•
Es imprescindible disponer de un aislamiento térmico
debajo del fondo cuando la colocación se realiza sobre
suelos de tierra o encima de estancias no calefactadas.
•
A los efectos de dimensionado de la esterilla calefactora
se debe prestar atención a que las de tipo autoadhesivo
se coloquen con la rejilla de plástico apuntando hacia
abajo.
•
El cemento cola, el flex y el nivelador deben ser indicados
para la colocación de calefacciones de suelo.
•
Las esterillas, conducciones y empalmes se tienen que
hundir por completo en el cemento cola.
•
Las conducciones eléctricas no se deben doblar.
•
Las conducciones eléctricas no se deben tocar ni cruzar.
Distancia mínima: 6 cm.
•
No tender las conducciones eléctricas no se deben tender
encima de juntas de dilatación o falsas.
•
Las conducciones eléctricas no se deben cortar, sino que
se tienen que conectar directamente.
•
En concepto de protección contra los contactos indirectos,
la instalación debe prever un interruptor de corriente de
defecto (FI ≤ 30 mA).
•
Se tienen que respetar las normativas VDE y TAB en
vigor.
•
La temperatura de colocación más baja de las esterillas
calefactores, es de 5 °C, la máxima temperatura
superficial es de 80 °C.
•
Cuando se utilizan las conexiones de una esterilla
calefactora para la conexión de otras esterillas, la máxima
intensidad admitida es de 16 A.
Campo de aplicación.
La esterilla calefactora extra plana se emplea como
calefacción atemperizadora y se coloca directamente debajo
del recubrimiento del suelo. Está indicada como sistema de
calefacción complementaria o como calefacción general
(¡tener en cuenta la demanda de calor!). Gracias a su reducida
altura aprox. de 3-4 mm las esterillas calefactoras se utilizan
especialmente en la renovación de baños, duchas, cocinas,
etc.
Grosor máximo del revestimiento del suelo:
Cerámica 30 mm
Parquet 16 mm
Moqueta 10 mm
Suelo laminado 8 mm
PVC 10 mm
= 1,00 W/mK
= 0,14 W/mK
= 0,09 W/mK
= 0,08 W/mK
= 0,23 W/mK
Tipo de construcción
El sistema de calefacción se encuentra aplicado en forma de
bucles sobre un entramado de plástico, de tal modo que se
conforma la esterilla calefactora en las dimensiones
preestablecidas. En los dos extremos de la esterilla o del
conductor calefactor se encuentra un conductor en frío
identificado por colores (azul y negro) para la conexión a la
tensión de alimentación.
Tanto el conductor resistivo, como el frío disponen
adicionalmente de una malla de protección para su conexión
al conductor protector.
Preparación de la superficie de colocación.
Antes de proceder a la colocación de la esterilla calefactora es
necesario verificar la superficie de colocación. Las posibles
fisuras o grietas se tienen que sanear por medio de resina
epoxi. Además, se tiene que asegurar que no sobresalgan de
la superficie objetos con cantos contundentes que podrían
dañar la esterilla.
A lo largo de las paredes, columnas, etc. se tiene que fijar una
banda marginal aislante (gomaespuma con un espesor de
hasta 8 mm).
Indicaciones para la colocación.
Las esterillas calefactoras autoadhesivas se colocan en el
suelo según el plano de colocación con la rejilla de plástico
apuntando hacia. El formato establecido en el plano se logra
cortando la rejilla de plástico, en el punto de inflexión previsto.
Colocar los envolventes de calentamiento lo más a escala real
posible respecto a la superficie de calefacción del suelo
deseada.

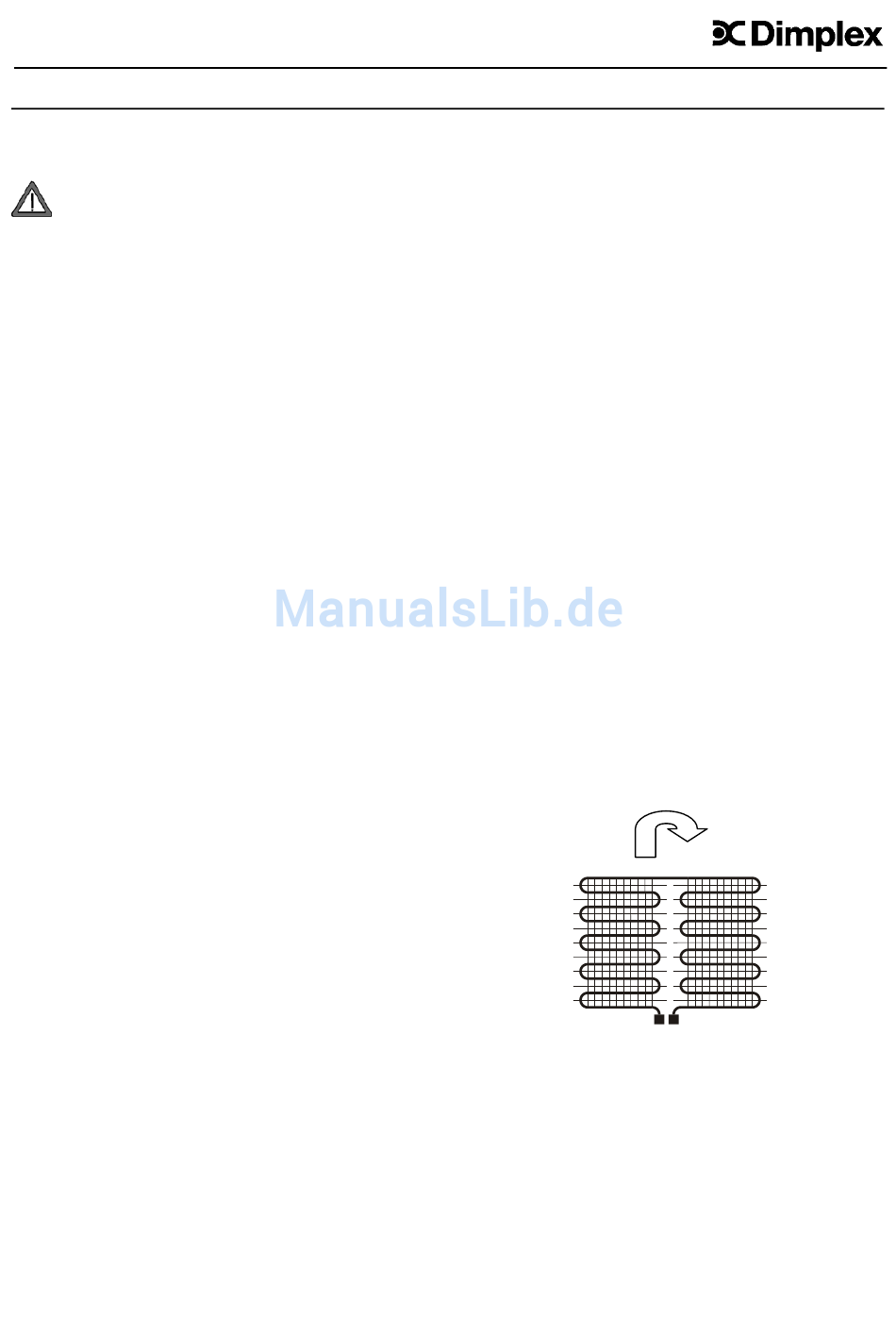

¡Atención! No se debe dañar el conductor resistivo. En el
punto de corte la esterilla se dobla y se coloca en paralelo a la
banda primera.
¡Es necesario respetar la distancia mínima entre los
conductores resistivos que es de 6 cm!
Los extremos de conexión (conductores fríos) se llevan a la
caja de conexión tendidos lateralmente a la esterilla.
¡Queda permanentemente prohibido el cruzado de las
esterillas calefactoras! Durante la colocación se debe prestar
atención a no pisar la esterillas.
17
hm-sfts_ba 10/10/D
6 cm
