Voordat de verwarmingsmat ingebed wordt moet een
isolatiecontrole plaatsvinden, moet de weerstand van de
verwarmingsmat gemeten en in het keuringsrapport genoteerd
worden.
De producten die nodig zijn om de verwarmingsmatten te
verwerken worden door verschillende fabrikanten aangeboden.
Gelieve de verwerkingsrichtijnen van de fabrikanten in acht te
nemen.
Installatie op cementestrik
1. Een primer op de ondergrond aanbrengen en laten drogen.
● De zelfklevende verwarmingsmat op de ondergrond
2.
bevestigen en met flexmortel of nivelleermassa afdekken.
Als alternatief eerst flexmortel aanbrengen en de
verwarmingsmat met het betreffende rooster naar beneden
in het mortelbed drukken.
● Wanneer geen zelfklevende verwarmingsmatten gebruikt
worden, flexmortel aanbrengen en de verwarmingsmat met
het kunststof rooster naar boven in het mortelbed drukken.
3. Het mortelbed en eventueel de nivelleermassa laten
drogen.
4. Oneffenheden met nivelleermassa compenseren en laten
drogen.
Installatie op keramiek bekleding, kunst- of
natuursteenplaten
Bestaande bekledingen moeten stevig kleven. Verontreinigingen
zoals bijvoorbeeld was of vet met een voor het huishouden
geschikt reinigingsmiddel of een ontoliemiddel verwijderen.
Verder gaan zoals beschreven onder "Installatie op
cementestrik" (zie boven).
Installatie op anhydrietestrik
Anhydrietestrik moet droog zijn, maximum vochtigheid
0,5 %. Indien nodig, het oppervlak polijsten.
Zelfnivellerende cementestrik aanbrengen en voldoende laten
drogen. Verder gaan zoals beschreven onder "Installatie op
cementestrik" (zie boven).
Installatie op houten vloerplanken en houtspanplaten
De grond moet trillingsvrij en droog zijn. Verontreinigingen zoals
was of vet met een voor het huishouden geschikt
reinigingsmiddel of ontoliemiddel verwijderen.
Op houten vloerplanken moeten dragerplaten van harde schuim
of polyester persvezelplaten vastgeschroefd of gekleefd worden.
Verwarmingsmatten op houten ondergrond moeten in
nivelleermassa of flexmortel ingebed worden.
Verder gaan zoals beschreven onder "Installatie op
cementestrik" (zie boven).
Bovenlaag op de vloer
Het verwarmde oppervlak mag niet met bijkomende bekledingen
(bijvoorbeeld tapijten) bedekt worden.
Keramiek tegels en natuursteen zijn bijzonder goed geschikt
voor vloerverwarmingen, maar ook textiel-, kunststof- en
parketbekledingen kunnen gebruikt worden. De bovenlaag op
de vloer moet in het algemeen met een kleefstof bevestigd
worden die geschikt is voor vloerverwarming.
Tegels als bovenlaag
De tegels met flexmortel leggen, daarna de uitstekende
isolatiestroken afsnijden.
De voegen in de tegels opvullen, de randvoeg met silicone
elastisch tot stand brengen.
Textiel of PV bovenlaag
Bij textiel of PVC bovenlaag moet de mat met minstens 10 mm
flexibele nivelleermassa als mechanische bescherming overdekt
worden.
Permanente temperatuurbestendigheid van de nivelleermassa:
minimum 50 °C.
Installatie
De installatie van de elektrische verwarming mag alleen door
een bevoegde elektrische vakman gebeuren.
Voor de verwarmingsinstallatie moet een scheidingsinrichting
van het net voor alle polen met een contactopeningsbreedte
van minimum 3 mm per pool voorzien worden.
Als bescherming tegen indirecte aanraking moet een
foutstroomschakelaar (FI ≤ 30 mA) voorzien worden.
De bodemvoeler van de temperatuurregelaar moet in een aan
een kant gesloten veiligheidsbuis direct in de verwarmde vloer
gevoerd worden. De bodemvoeler moet in het midden tussen
de verwarmingsgeleiders geplaatst worden.
De koelleidingen van de verwarmingselementen moeten in de
overgangszone van bodem tot wand tot aan de
wandcontactdoos in een veiligheidsbuis gelegd worden.
De uiteinden van de koelleiding van elk verwarmingselement
moeten op de via de regelinrichting geschakelde netspanning
230V~ aangesloten worden.
De beschermende omhulling van de verwarmingsmat wordt
met de veiligheidsaarddraad verbonden. Zie in dit verband ook
het deel "Aansluiting van de koelleidingen".
4
3
30c
2
1

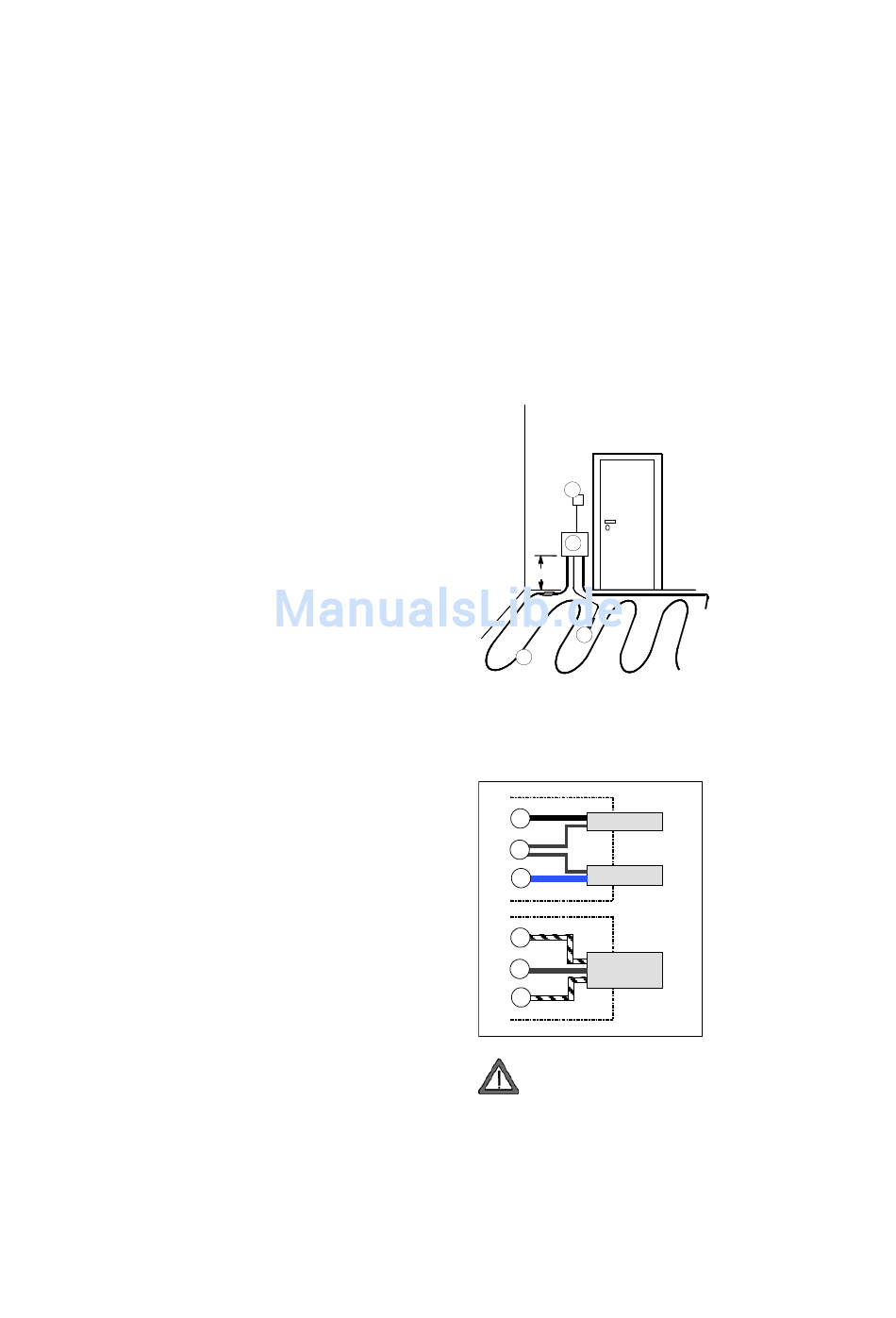

Aansluiting van de koelleidingen
De uiteinden van de koelleidingen worden in de aansluitdoos
op de wand in overeenstemming met het schema hier
beneden aangesloten.
zwart
L'
Scherm
PE
N
blauw
transparant
L'
Scherm
PE
N
transparant
Opgepast!
De aansluiting van meerdere matten moet parallel
plaatsvindenl!
De maximaal toegelaten stroom op het schakelcontact van de
regelinrichting moet nageleefd worden!
L' Klem voor de geschakelde fase (230V~) via de
regelinrichting (B1) b.v. temperatuurregelaar.
PE Aansluitklem scherm van de koelleiding voor de
bescherming van de leiding en FI-controle.
N Aansluitklem neutrale geleiding van de koelleiding.
14
1. Verwarmingsmat
2. Bodemvoeler, in de
veiligheidsbuis gelegd
3. Aansluitdoos
4.
Regeleinrichting
Koelleiding
HM ... SF
Koelleiding
HM ... TS
