Dimplex HM SF Montageanweisung Seite 19

Documentación,
Al operador de la instalación se le tiene que facilitar la
siguiente documentación:
•
Instrucciones de colocación con el protocolo de ensayo
debidamente cumplimentado,
•
Esquema de revisión con la ubicación de las esterillas
calefactoras, del sensor de suelo y puntos de colocación,
así como los puntos de unión de los conductores caliente y
frío.
•
Descripción de la estructura del suelo.
Regulación de la temperatura.
A los efectos de regulación de la temperatura del suelo o de la
estancia ,se dispone de reguladores para su colocación sobre
pared o emparedada. En las estancias con varias fuentes de
calor (p.ej. cuartos de baño) sólo se pueden utilizar los
reguladores de temperatura del suelo.
Para un control temporizado de las temperaturas se puede
dotar la instalación de la calefacción del suelo con un reloj
programador.
B1 Elemento regulador
F1 Fusible
L Fase 230V~
N Neutro
PE Conductor protector para la pantalla
R1 Esterilla calefactora con malla de protección
TF Sensor de suelo

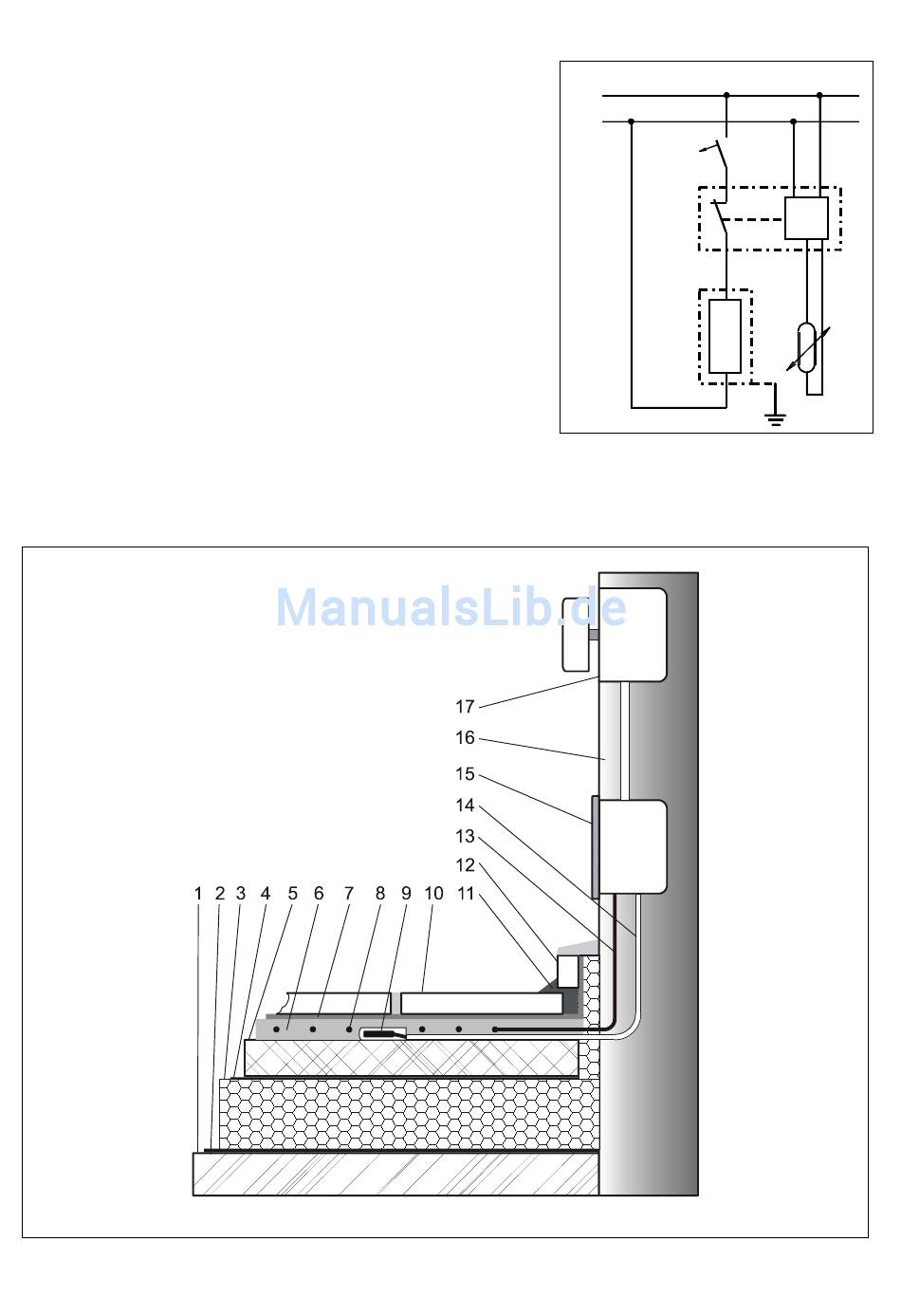

Ejemplo estructura del suelo e instalación eléctrica
Suelo de obra
1.
Si procede, cortavapor
2.
Aislamiento acústico, Aislamiento térmico
3.
Lámina
4.
5. Solado
6. Masa niveladora termorresistente
Cemento cola termorresistente
7.
8. Esterilla calefactora
Sensor de suelo
9.
Baldosas
10.
11. Sellado de juntas elástico
12. Zócalo
Tubo protector de conexión
13.
14. Tubo protector del sensor de suelo
15. Caja de conexión
Pared
16.
17. Caja para empotrar, Regulador de temperatura
L
N
19
F1
B1
R1
PE
TF
