D
Montageanweisung
HM SF, HM TS Dünnbett-Heizmatten
Diese Anweisung ist vor Beginn der Verlegearbeiten
sorgfältig zu lesen!
Der elektrische Anschluss ist von einer
zugelassenen Fachkraft auszuführen.
Wichtige Montagehinweise
Für die Verlegung sind die gültigen VDE-Bestimmungen
einzuhalten, insbesondere DIN VDE 0100, Teil 520 A3.
Lieferumfang und Zubehör auf Übereinstimmung mit
der Planung überprüfen.
Der Untergrund muss fest und schwingungsfrei sein.
Eine Wärmedämmung unter dem Untergrund ist
zwingend erforderlich bei Verlegung gegen Erdreich
bzw. über ungeheizten Räumen.
Beim Auslegen der Heizmatten darauf achten, dass
selbstklebende Heizmatten mit dem Kunststoffgitter
nach unten verlegt werden.
Nicht selbstklebende Heizmatten sollen mit dem
Kunststoffgitter nach oben verlegt werden.
Fliesenkleber, Flexmörtel bzw. Nivelliermasse muss für
die Fußbodenheizung geeignet sein.
Heizmatten, Heizleitung und Leitungsmuffen sind
vollständig in den Klebemörtel einzubetten.
Heizleitung nicht knicken.
Heizleitungen dürfen sich nicht berühren oder
überkreuzen. Mindestabstand 6 cm.
Heizleitungen nicht über Dehnungs- und Scheinfugen
führen.
Heizleitung nicht kürzen oder direkt anschließen.
Bei der Installation ist als Schutz gegen indirektes
Berühren ein Fehlerstromschalter (FI ≤ 30 mA)
vorzusehen.
Die einschlägigen VDE- und TAB-Vorschriften sind zu
beachten.
Die niedrigste Verlegetemperatur der Heizmatten
beträgt 5 °C, die höchst zulässige
Oberflächentemperatur beträgt 80 °C.
Werden die Anschlüsse einer Heizmatte zur
Einspeisung weiterer Heizmatten benutzt, so beträgt
der maximal zulässige Strom 16 A.
Einsatzbereich
Die superflache Heizmatte wird als Temperierheizung
eingesetzt und direkt unterhalb des Fußbodenbelages
verlegt. Sie ist als Zusatzheizung oder als Vollheizung
geeignet (Wärmebedarf berücksichtigen!). Durch ihr
geringes Höhenmaß von ca. 3-4 mm wird diese Heizmatte
besonders bei Renovierungen von Bädern, Duschen,
Küchen etc. verwendet.
Maximale Bodenbelagdicke
Fliesen
30 mm
Parkett
16 mm
Teppichboden
10 mm
Laminatboden
8 mm
PVC
10 mm
= 1,00 W/mK
= 0,14 W/mK
= 0,09 W/mK
= 0,08 W/mK
= 0,23 W/mK
Heizmattenkonstruktion HM TS
Die Heizleitung besteht aus zwei parallel geführten
Heizleitern mit zusätzlichem gemeinsamen Schutzleiter und
Außenmantel. An einem Ende der Heizmatte sind die beiden
Heizleiter miteinander verbunden, am anderen Ende
befindet sich eine gemeinsame Kaltleitung mit Schutzleiter
und farbig gekennzeichneten (blau und schwarz)
Einzelleitern. Aufgrund dieses einseitigen Anschlusses ist
eine besonders einfache Installation möglich.
Eine Verlängerung der Kaltleitung ist mittels
Sonderzubehör möglich.
Heizmattenkonstruktion HM SF
Auf einem Kunststoffgeflecht ist die Heizleitung
schleifenförmig aufgebracht, so dass eine Heizmatte in den
vorgegebenen Abmessungen entsteht. An den beiden
Enden der Heizmatte bzw. der Heizleitung befindet sich je
eine farbig gekennzeichnete Kaltleitung (blau und schwarz)
zum Anschluss an die Versorgungsspannung.
Heizleitung und Kaltleitung verfügen über eine zusätzliche
Schutzumflechtung zum Anschluss an den Schutzleiter.
Eine Verlängerung der Kaltleitungen ist mittels
Sonderzubehör möglich.
Vorbereiten der Verlegefläche
Vor Verlegung der Heizmatte ist die Verlegefläche zu
prüfen. Etwaige Risse müssen mit Epoxydharz saniert
werden. Sicherstellen, dass innerhalb der Verlegefläche
keine scharfkantigen Gegenstände herausragen, welche die
Heizmatte beschädigen können.
An allen Wänden, Säulen etc. ist ein Randdämmstreifen
(Schaumstoffdicke ca. 8 mm) zu befestigen.
Verlegehinweise
Selbstklebende Heizmatten mit dem Kunststoffgitter nach
unten, nicht selbstklebende Heizmatten mit dem
Kunststoffgitter nach oben auf dem Boden entsprechend
Verlegeplan auslegen. Die im Plan vorgegebene Form wird
erreicht, indem das Kunststoffgitter an der vorgesehenen
Wendestelle durchgeschnitten wird.
Heizmatten möglichst größengleich zur gewünschten
Fußbodenheizfläche verlegen.

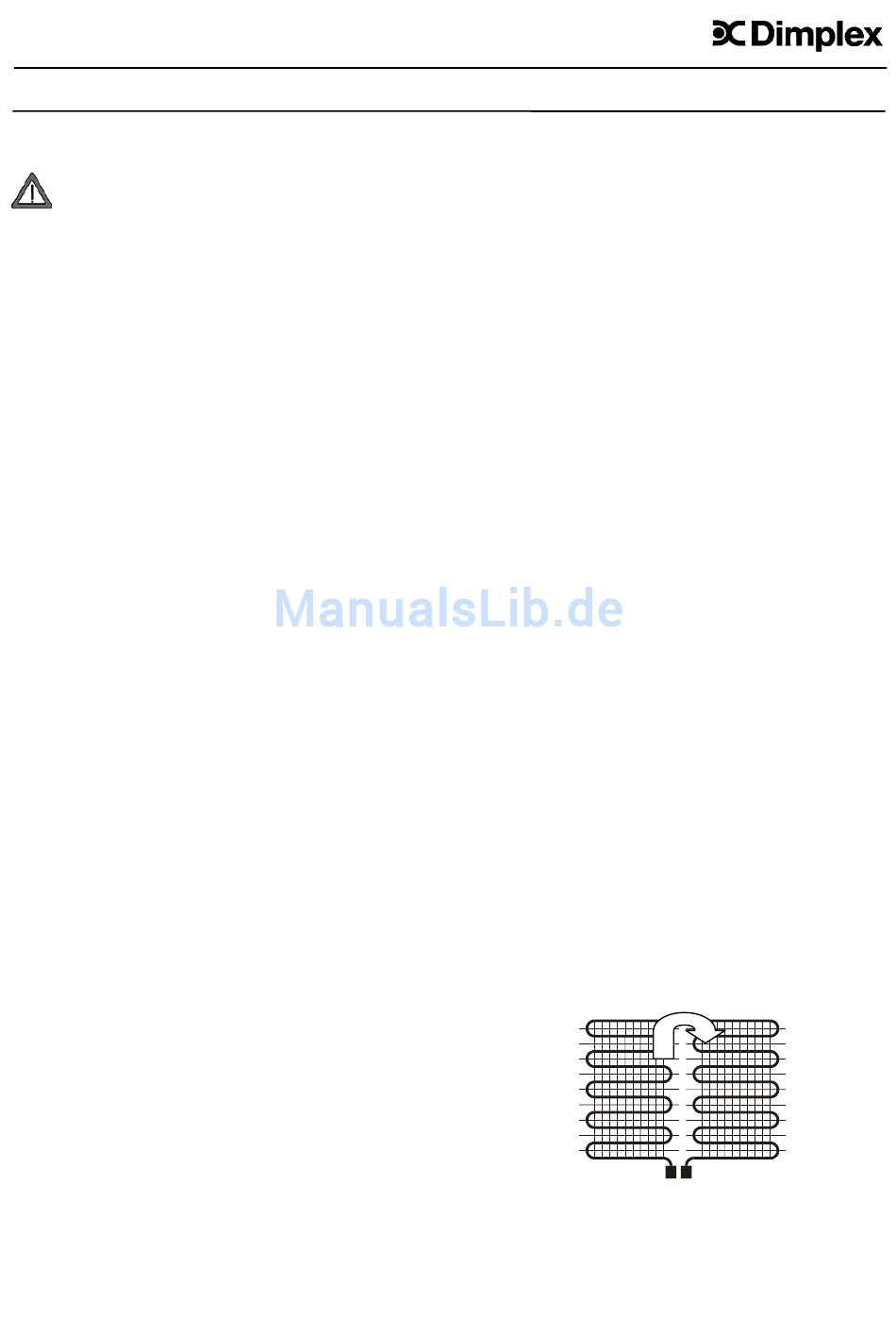

Achtung! Heizleitung nicht beschädigen. An der Schnittstelle
wird die Heizmatte umgebogen und parallel zur ersten Bahn
verlegt.
Mindestabstand 6 cm zwischen den Heizleitungen einhalten!
Die Anschlussenden (Kaltleitungen) werden seitlich der
Heizmatten zur Anschlussdose geführt.
Das Überkreuzen der Heizmatten ist verboten! Während der
Verlegearbeiten ist darauf zu achten, dass die Heizmatten
möglichst nicht betreten werden.
1
hm-sfts_ba 10/10/D
6 cm
