Avant l'enrobage de la trame chauffante, il faut effectuer un
contrôle de l'isolement, mesurer la résistance de la trame
chauffante et reporter les valeurs dans le procès-verbal d'essai.
Les produits nécessaires à la mise en œuvre des trames
chauffantes sont proposés par différents producteurs. Veuillez
respecter les consignes d'utilisation du producteur.
Pose sur chape ciment
1.
Appliquer une couche de fond et la faire sécher.
● Fixer la trame chauffante auto-adhésive sur le sol et
2.
enrober de mortier-colle ou d'enduit de ragréage.
Alternativement, il est également possible d'étendre
d'abord le mortier-colle et de poser la trame chauffante,
treillis positionné vers le bas, dans le lit de mortier .
● Lors de l'utilisation de trames chauffantes non adhésives,
appliquer d'abord le mortier-colle et poser la trame
chauffante dans le lit de mortier, dans ce cas, le treillis doit
être positionné vers le haut.
3.
Faire sécher le lit de mortier ou l'enduit de ragréage.
4.
Compenser les aspérités au moyen d'un enduit de
ragréage et faire sécher.
Pose sur carreaux céramiques, dalles en pierre
naturelle ou synthétique
Les revêtements existants doivent bien adhérer au sol. Ôter des
tâches comme par exemple de la graisse ou de la cire au
moyen d'un produit d'entretien ou d'un dégraissant.
Effectuer les travaux de pose comme décrit ci-dessus "Pose
sur chape ciment".
Pose sur chape d'anhydrite
La chape d'anhydrite doit être sèche, humidité maximale
0,5 %. Le cas échéant poncer la surface.
Appliquer une chape ciment auto-nivellante et la faire sécher
suffisamment.
Effectuer les travaux de pose comme décrit ci-dessus "Pose
sur chape ciment".
Pose sur planches en bois ou panneaux de
particules
Le sol doit être sec et exempt de vibrations. Ôter des tâches
comme par exemple de la graisse ou de la cire au moyen d'un
produit d'entretien ou d'un dégraissant.
Sur les planches en bois, il faut visser ou coller des panneaux à
mousse solidifiée ou des panneaux polyester.
Les trames chauffantes posées sur un sol en bois doivent être
enrobées dans un mortier-colle ou dans un enduit d'agréage.
Effectuer les travaux de pose comme décrit ci-dessus "Pose
sur chape ciment".
Revêtement du sol
Ne pas couvrir la surface chauffée (par exemple avec des
tapis).
Les carreaux de céramique et les dalles en pierre naturelle
conviennent particulièrement bien aux planchers chauffants,
mais l'utilisation de revêtements de sol textile, plastique ou de
parquets est également autorisée. Le revêtement du sol doit
être fixé au moyen d'une colle compatible avec les planchers
chauffants.
Mise en œuvre d'un carrelage
Poser les carreaux dans du ciment colle, couper ensuite les
joints périphériques qui dépassent. Garnissez ensuite les joints
des carreaux, pour finir former un joint élastique au silicone pour
une parfaite étanchéité entre le mur et les carreaux.
Mise en œuvre d'un revêtement textile ou PVC
En cas de pose d'un revêtement textile ou d'un revêtement en
PVC, il faut couvrir la trame chauffante avec une couche
d'enduit de ragréage flexible d'au moins 10 mm pour assurer
une bonne protection mécanique.
Résistance permanente à la température de l'enduit de
ragréage : 50 °C minimum.
Installation
L'installation du chauffage électrique ne doit être réalisée que
par un installateur électricien agrée.
Dans l'alimentation du chauffage, il faut prévoir une
déconnexion sur tous les pôles d'au moins 3 mm d'écartement
d'ouverture par pôle.
Il faut également prévoir un disjoncteur différentiel (FI ≤ 30 mA)
comme protection contre les contacts indirects.
La sonde de température du sol du thermostat doit être placée
directement dans le sol chauffant protégée par un tube (fermé
d'un côté), elle doit être positionnée au milieu de deux chemins
de fil.

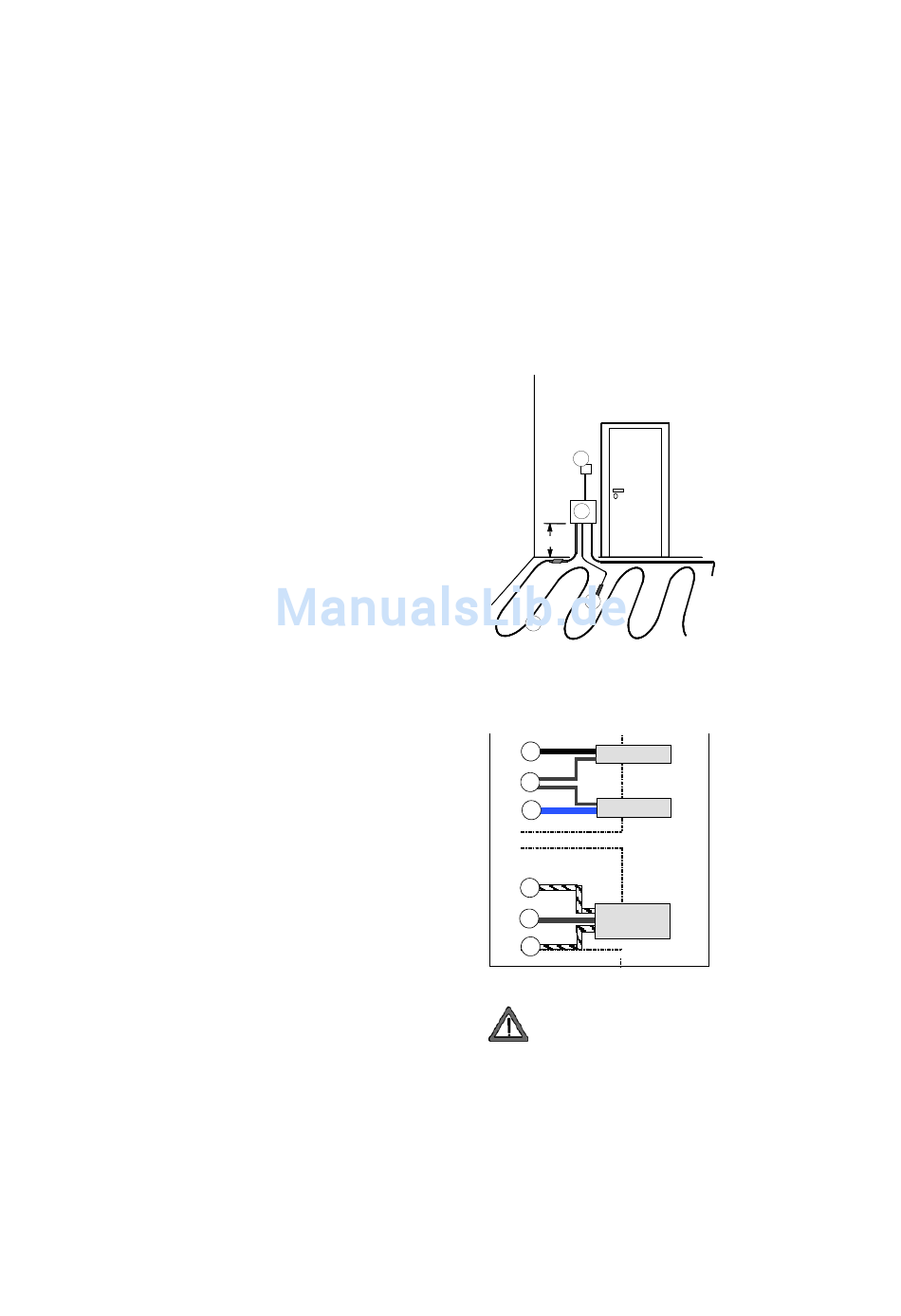

Pour être guidées du sol à la boîte de dérivation murale, les
liaisons froides des trames chauffantes doivent être introduites
dans un tube de protection. Les extrémités de la liaison froide
de chaque trame chauffante doivent être raccordées au réseau
d'alimentation pour fonctionner sous 230V~ via le régulateur.
Le revêtement de protection de la trame chauffante doit être
raccordé à la terre. Voir aussi "Raccordement des liaisons
froides".
4
3
30c
2
1
Raccordement électrique des liaisons froides
Les extrémités des liaisons froides doivent être raccordées dans
la boîte de dérivation murale suivant le schéma ci-dessous.
noir
L'
blindage
PE
N
bleu
transparent
L'
blindage
PE
N
transparent
Attention!
Le raccordement de plusieurs trames chauffantes doit
s'effectuer en parallèle !
Il faut respecter le courant maximal admissible sur le contact de
commutation du dispositif de réglage !
L'
Borne pour phase connectée (230V~) via le dispositif de
régulation (B1) p.ex. régulateur de température.
PE
Borne de blindage de la liaison froide pour protection du
circuit et interrupteur différentiel (FI)
N
Borne de connexion du conducteur neutre de la liaison
froide.
10
1.
Trame chauffante
2.
Sonde de sol introduite
dans un tube de protection
3.
Boîte de dérivation
4.
Régulateur
câble froid
HM ... SF
câble froid
HM ... TS
