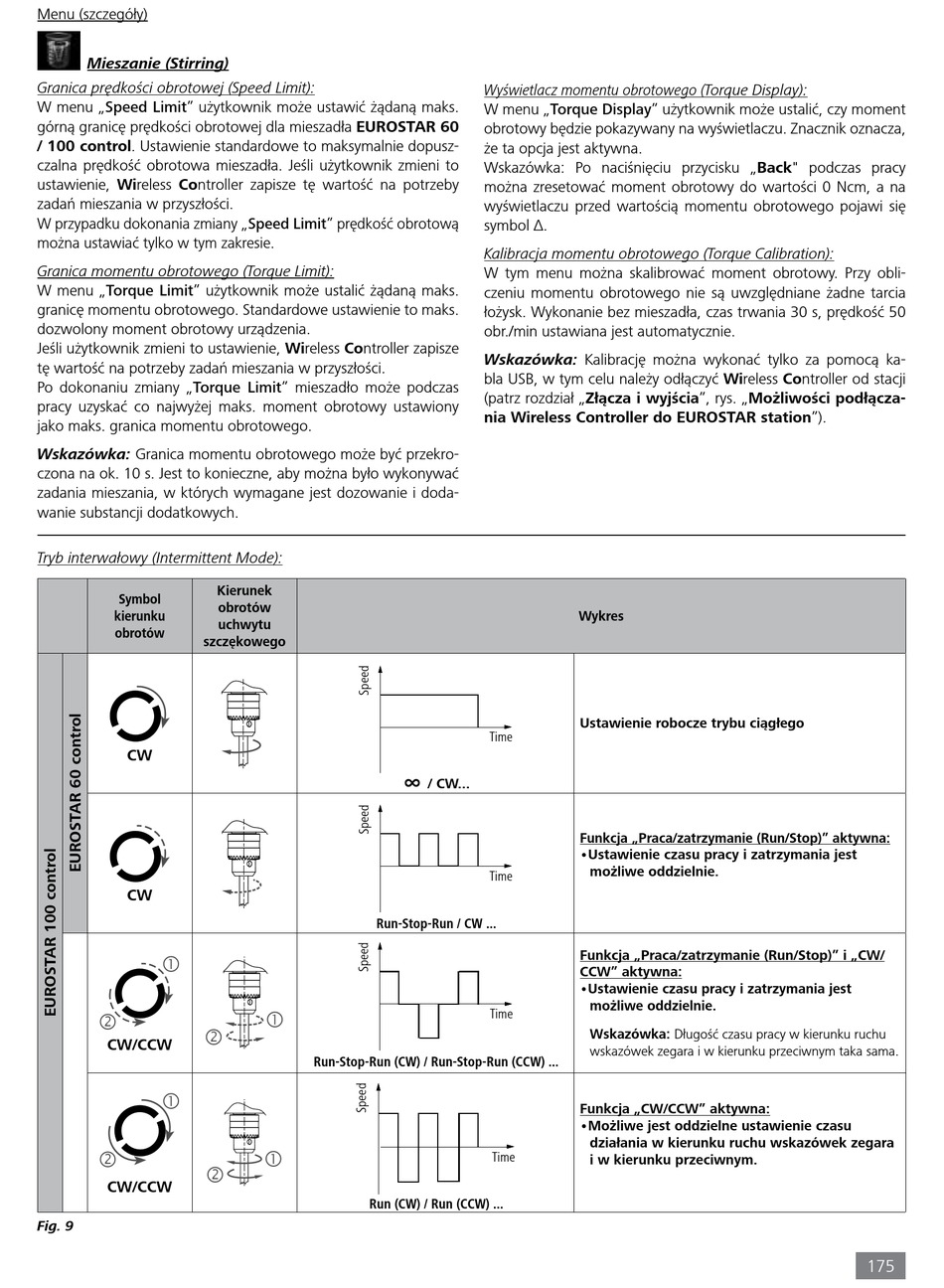

IKA EUROSTAR 60 control Betriebsanleitung Seite 175

Menu (szczegóły)
Mieszanie (Stirring)
Granica prędkości obrotowej (Speed Limit):
W menu „Speed Limit" użytkownik może ustawić żądaną maks.
górną granicę prędkości obrotowej dla mieszadła EUROSTAR 60
/ 100 control. Ustawienie standardowe to maksymalnie dopusz-
czalna prędkość obrotowa mieszadła. Jeśli użytkownik zmieni to
ustawienie, Wireless Controller zapisze tę wartość na potrzeby
zadań mieszania w przyszłości.
W przypadku dokonania zmiany „Speed Limit" prędkość obrotową
można ustawiać tylko w tym zakresie.
Granica momentu obrotowego (Torque Limit):
W menu „Torque Limit" użytkownik może ustalić żądaną maks.
granicę momentu obrotowego. Standardowe ustawienie to maks.
dozwolony moment obrotowy urządzenia.
Jeśli użytkownik zmieni to ustawienie, Wireless Controller zapisze
tę wartość na potrzeby zadań mieszania w przyszłości.
Po dokonaniu zmiany „Torque Limit" mieszadło może podczas
pracy uzyskać co najwyżej maks. moment obrotowy ustawiony
jako maks. granica momentu obrotowego.
Wskazówka: Granica momentu obrotowego może być przekro-
czona na ok. 10 s. Jest to konieczne, aby można było wykonywać
zadania mieszania, w których wymagane jest dozowanie i doda-
wanie substancji dodatkowych.
Tryb interwałowy (Intermittent Mode):
Symbol
kierunku
obrotów
szczękowego
CW
CW



CW/CCW



CW/CCW
Fig. 9
Kierunek
obrotów
uchwytu
Run-Stop-Run / CW ...

Run-Stop-Run (CW) / Run-Stop-Run (CCW) ...

Run (CW) / Run (CCW) ...
Wyświetlacz momentu obrotowego (Torque Display):
W menu „Torque Display" użytkownik może ustalić, czy moment
obrotowy będzie pokazywany na wyświetlaczu. Znacznik oznacza,
że ta opcja jest aktywna.
Wskazówka: Po naciśnięciu przycisku „Back" podczas pracy
można zresetować moment obrotowy do wartości 0 Ncm, a na
wyświetlaczu przed wartością momentu obrotowego pojawi się
symbol Δ.
Kalibracja momentu obrotowego (Torque Calibration):
W tym menu można skalibrować moment obrotowy. Przy obli-
czeniu momentu obrotowego nie są uwzględniane żadne tarcia
łożysk. Wykonanie bez mieszadła, czas trwania 30 s, prędkość 50
obr./min ustawiana jest automatycznie.
Wskazówka: Kalibrację można wykonać tylko za pomocą ka-
bla USB, w tym celu należy odłączyć Wireless Controller od stacji
(patrz rozdział „Złącza i wyjścia", rys. „Możliwości podłącza-
nia Wireless Controller do EUROSTAR station").
Wykres
Ustawienie robocze trybu ciągłego
Time
∞
/ CW...
Funkcja „Praca/zatrzymanie (Run/Stop)" aktywna:
•Ustawienie czasu pracy i zatrzymania jest
Time
Funkcja „Praca/zatrzymanie (Run/Stop)" i „CW/
CCW" aktywna:
•Ustawienie czasu pracy i zatrzymania jest
Time
Funkcja „CW/CCW" aktywna:
•Możliwe jest oddzielne ustawienie czasu
Time
możliwe oddzielnie.
możliwe oddzielnie.
Wskazówka: Długość czasu pracy w kierunku ruchu
wskazówek zegara i w kierunku przeciwnym taka sama.
działania w kierunku ruchu wskazówek zegara
i w kierunku przeciwnym.
