6.5 Variante 4 – 3 Relais
Vorgaben
Verkabelung

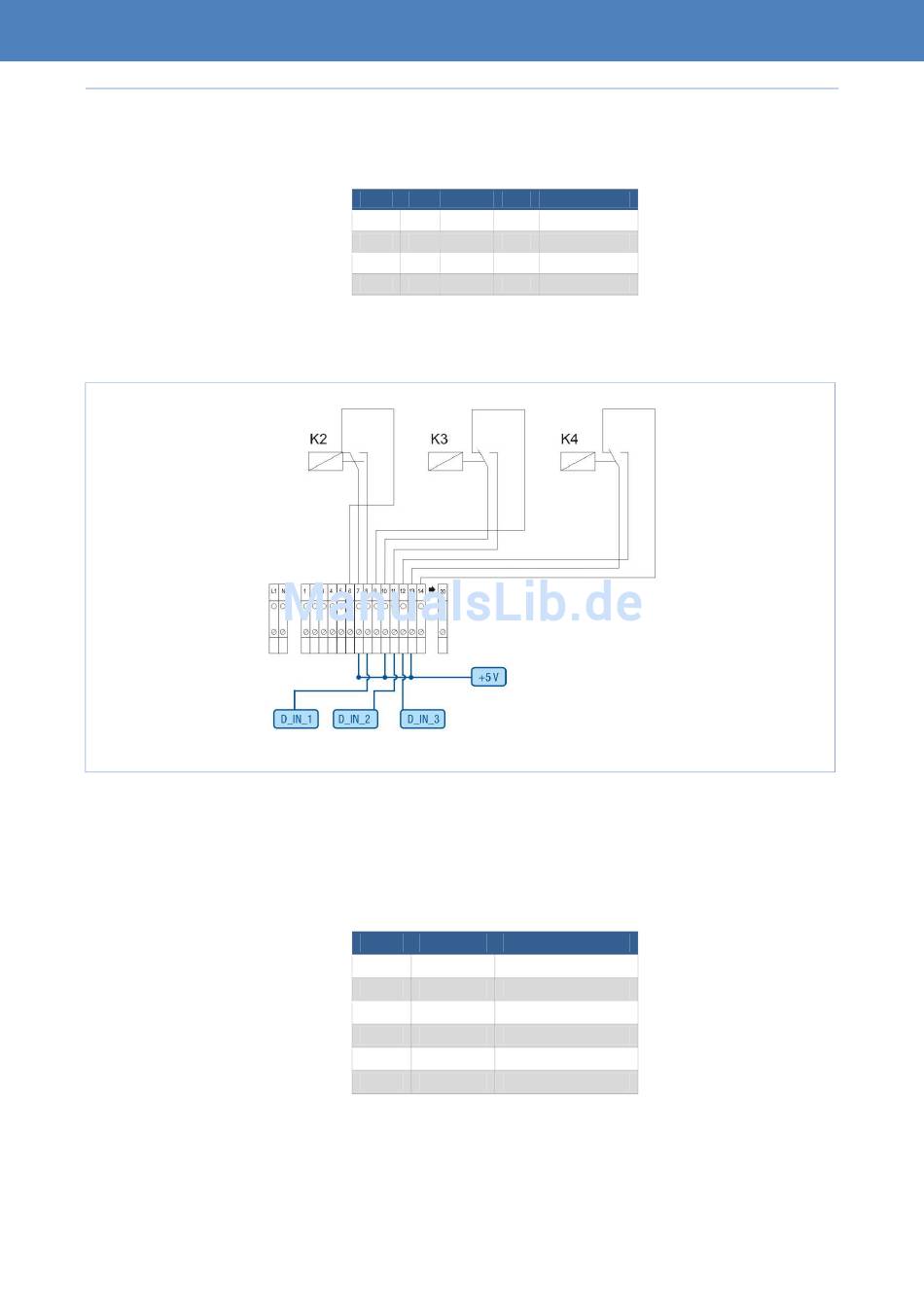

Rundsteuerempfänger und Verknüpfung mit PM+ Eingängen
Verbindung PM+ Klemmstecker mit Rundsteuerempfänger
Stufe K2 K3 K4
1 Aus Aus Aus
2 Ein Aus Aus
3 Aus Ein Aus
4 Aus Aus Ein
Pin Belegung Beschreibung
1 + 5 V
2 D_IN_1 Stufe 2 (60%)
3 D_IN_2 Stufe 3 (30%)
4 D_IN_3 Stufe 4 (0%)
5
6 + 5 V
34
Leistung
100%
60%
30%
0%
Installation Hardware
