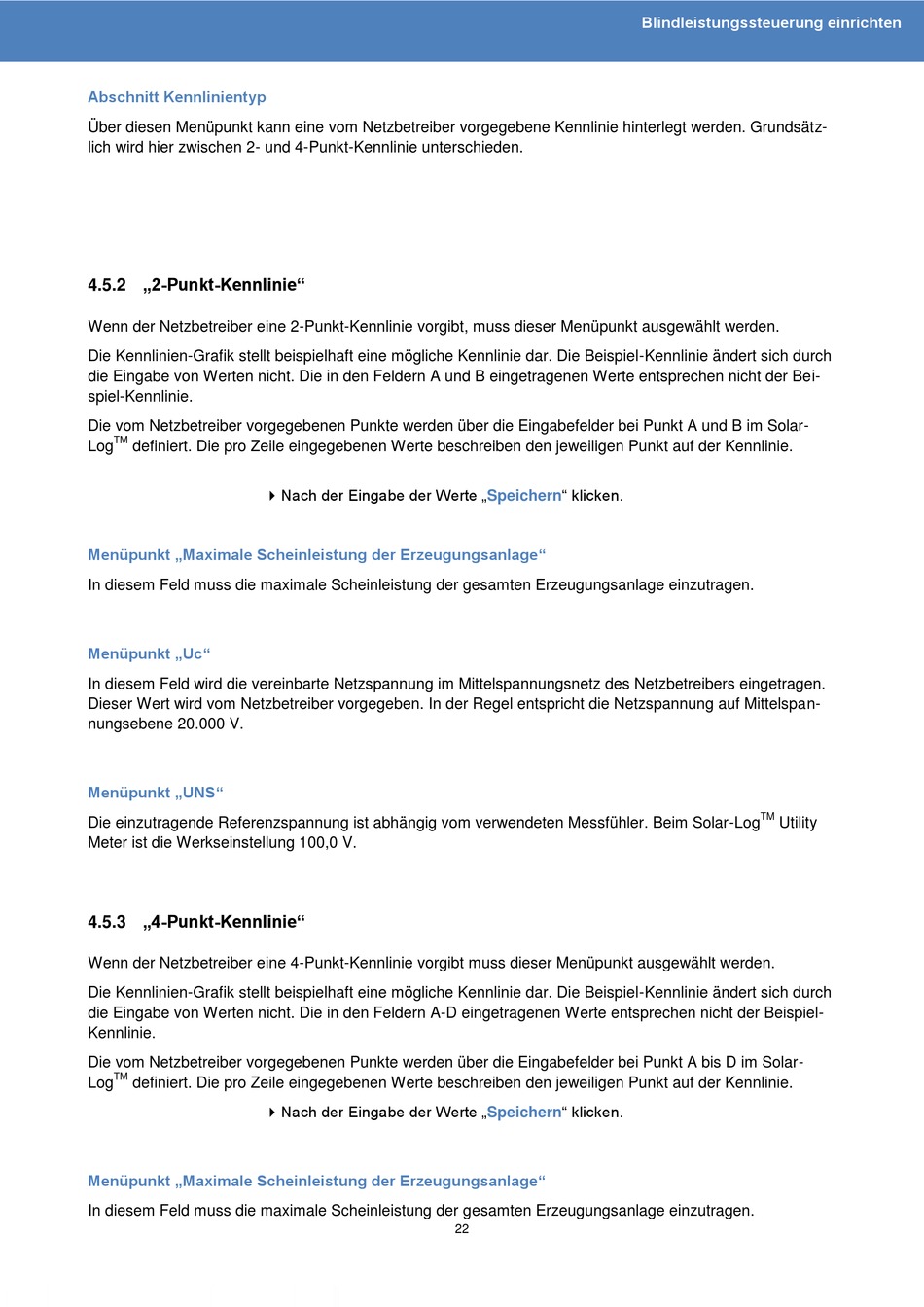

2-Punkt-Kennlinie - Solar-Log 200 Installationshandbuch

Abschnitt Kennlinientyp
Über diesen Menüpunkt kann eine vom Netzbetreiber vorgegebene Kennlinie hinterlegt werden. Grundsätz-
lich wird hier zwischen 2- und 4-Punkt-Kennlinie unterschieden.
4.5.2 „2-Punkt-Kennlinie"
Wenn der Netzbetreiber eine 2-Punkt-Kennlinie vorgibt, muss dieser Menüpunkt ausgewählt werden.
Die Kennlinien-Grafik stellt beispielhaft eine mögliche Kennlinie dar. Die Beispiel-Kennlinie ändert sich durch
die Eingabe von Werten nicht. Die in den Feldern A und B eingetragenen Werte entsprechen nicht der Bei-
spiel-Kennlinie.
Die vom Netzbetreiber vorgegebenen Punkte werden über die Eingabefelder bei Punkt A und B im Solar-
TM
Log definiert. Die pro Zeile eingegebenen Werte beschreiben den jeweiligen Punkt auf der Kennlinie.
Menüpunkt „Maximale Scheinleistung der Erzeugungsanlage"
In diesem Feld muss die maximale Scheinleistung der gesamten Erzeugungsanlage einzutragen.
Menüpunkt „Uc"
In diesem Feld wird die vereinbarte Netzspannung im Mittelspannungsnetz des Netzbetreibers eingetragen.
Dieser Wert wird vom Netzbetreiber vorgegeben. In der Regel entspricht die Netzspannung auf Mittelspan-
nungsebene 20.000 V.
Menüpunkt „UNS"
Die einzutragende Referenzspannung ist abhängig vom verwendeten Messfühler. Beim Solar-Log
Meter ist die Werkseinstellung 100,0 V.
4.5.3 „4-Punkt-Kennlinie"
Wenn der Netzbetreiber eine 4-Punkt-Kennlinie vorgibt muss dieser Menüpunkt ausgewählt werden.
Die Kennlinien-Grafik stellt beispielhaft eine mögliche Kennlinie dar. Die Beispiel-Kennlinie ändert sich durch
die Eingabe von Werten nicht. Die in den Feldern A-D eingetragenen Werte entsprechen nicht der Beispiel-
Kennlinie.
Die vom Netzbetreiber vorgegebenen Punkte werden über die Eingabefelder bei Punkt A bis D im Solar-
TM
Log definiert. Die pro Zeile eingegebenen Werte beschreiben den jeweiligen Punkt auf der Kennlinie.
Menüpunkt „Maximale Scheinleistung der Erzeugungsanlage"
In diesem Feld muss die maximale Scheinleistung der gesamten Erzeugungsanlage einzutragen.
 Nach der Eingabe der Werte „Speichern" klicken.
 Nach der Eingabe der Werte „Speichern" klicken.
