4-Punkt-Kennlinie - Solar-Log 200 Installationshandbuch

Blindleistungssteuerung einrichten
4.4.2 „4-Punkt-Kennlinie"

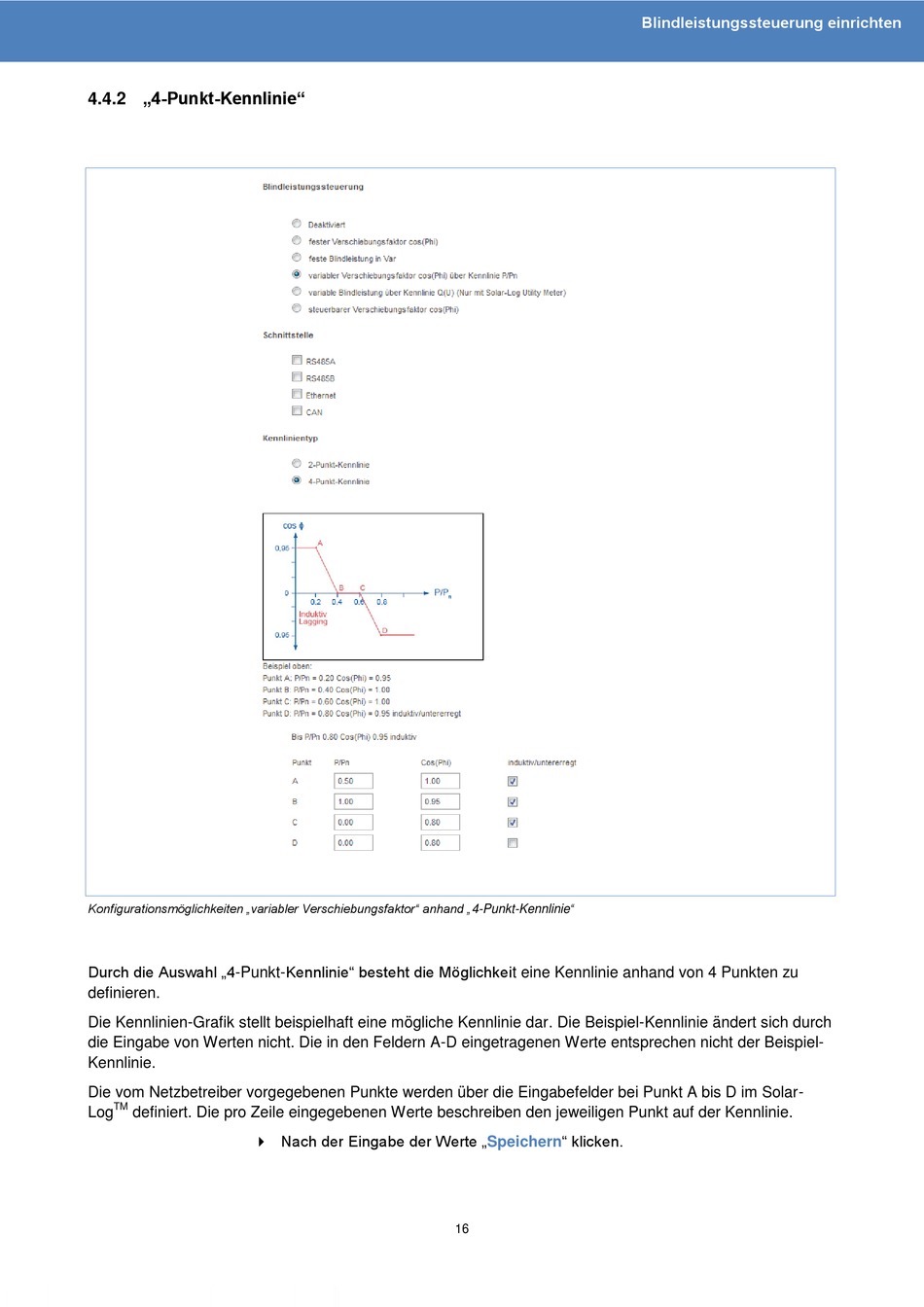

Konfigurationsmöglichkeiten „variabler Verschiebungsfaktor" anhand „4-Punkt-Kennlinie"
Durch die Auswahl „4-Punkt-Kennlinie" besteht die Möglichkeit eine Kennlinie anhand von 4 Punkten zu
definieren.
Die Kennlinien-Grafik stellt beispielhaft eine mögliche Kennlinie dar. Die Beispiel-Kennlinie ändert sich durch
die Eingabe von Werten nicht. Die in den Feldern A-D eingetragenen Werte entsprechen nicht der Beispiel-
Kennlinie.
Die vom Netzbetreiber vorgegebenen Punkte werden über die Eingabefelder bei Punkt A bis D im Solar-
TM
Log definiert. Die pro Zeile eingegebenen Werte beschreiben den jeweiligen Punkt auf der Kennlinie.
 Nach der Eingabe der Werte „Speichern" klicken.
16
