Menüpunkt „Feste Blindleistung In Var - Solar-Log 200 Installationshandbuch

Blindleistungssteuerung einrichten

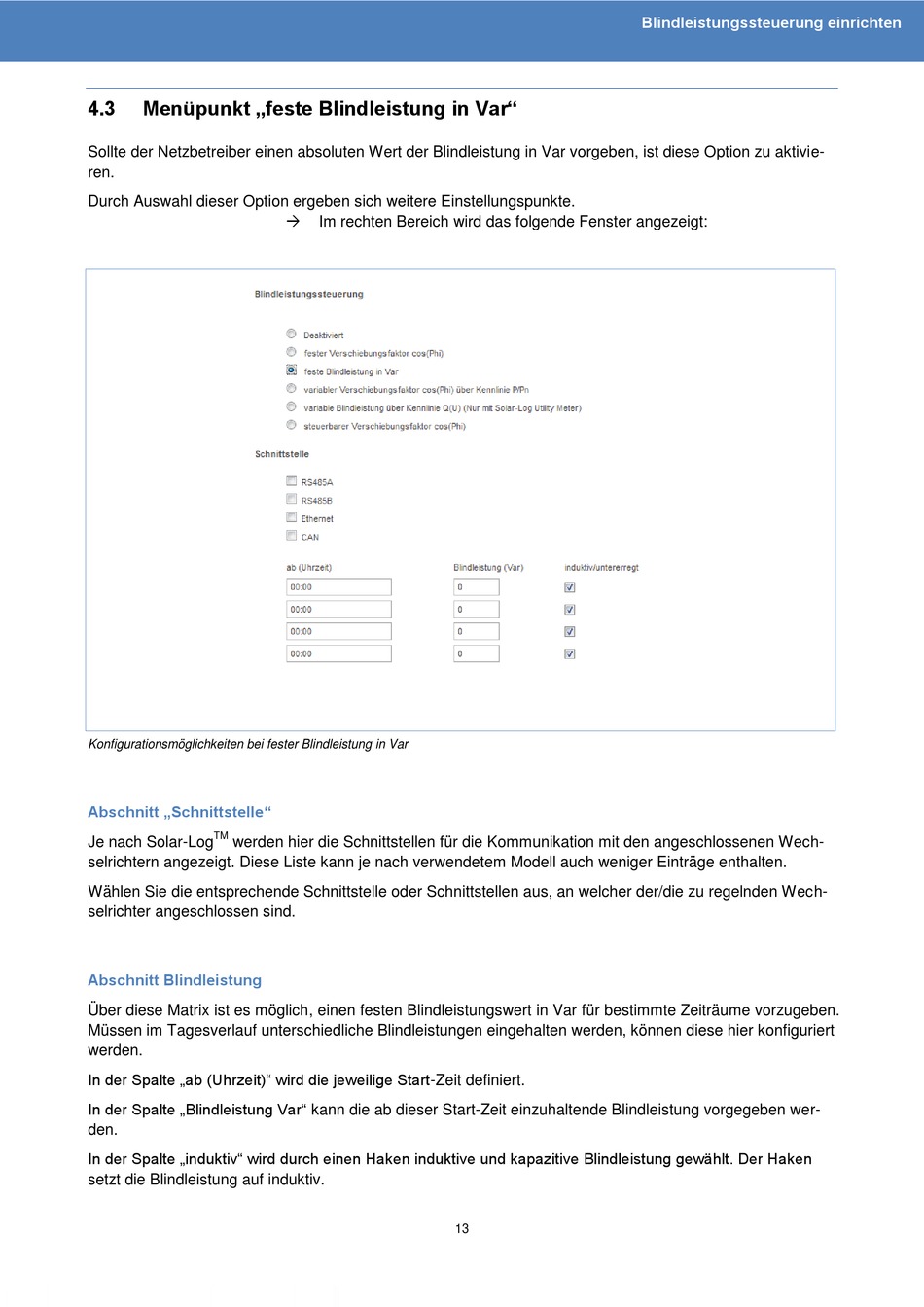

4.3 Menüpunkt „feste Blindleistung in Var"
Sollte der Netzbetreiber einen absoluten Wert der Blindleistung in Var vorgeben, ist diese Option zu aktivie-
ren.
Durch Auswahl dieser Option ergeben sich weitere Einstellungspunkte.

Im rechten Bereich wird das folgende Fenster angezeigt:
Konfigurationsmöglichkeiten bei fester Blindleistung in Var
Abschnitt „Schnittstelle"
TM
Je nach Solar-Log werden hier die Schnittstellen für die Kommunikation mit den angeschlossenen Wech-
selrichtern angezeigt. Diese Liste kann je nach verwendetem Modell auch weniger Einträge enthalten.
Wählen Sie die entsprechende Schnittstelle oder Schnittstellen aus, an welcher der/die zu regelnden Wech-
selrichter angeschlossen sind.
Abschnitt Blindleistung
Über diese Matrix ist es möglich, einen festen Blindleistungswert in Var für bestimmte Zeiträume vorzugeben.
Müssen im Tagesverlauf unterschiedliche Blindleistungen eingehalten werden, können diese hier konfiguriert
werden.
In der Spalte „ab (Uhrzeit)" wird die jeweilige Start-Zeit definiert.
In der Spalte „Blindleistung Var" kann die ab dieser Start-Zeit einzuhaltende Blindleistung vorgegeben wer-
den.
In der Spalte „induktiv" wird durch einen Haken induktive und kapazitive Blindleistung gewählt. Der Haken
setzt die Blindleistung auf induktiv.
13
