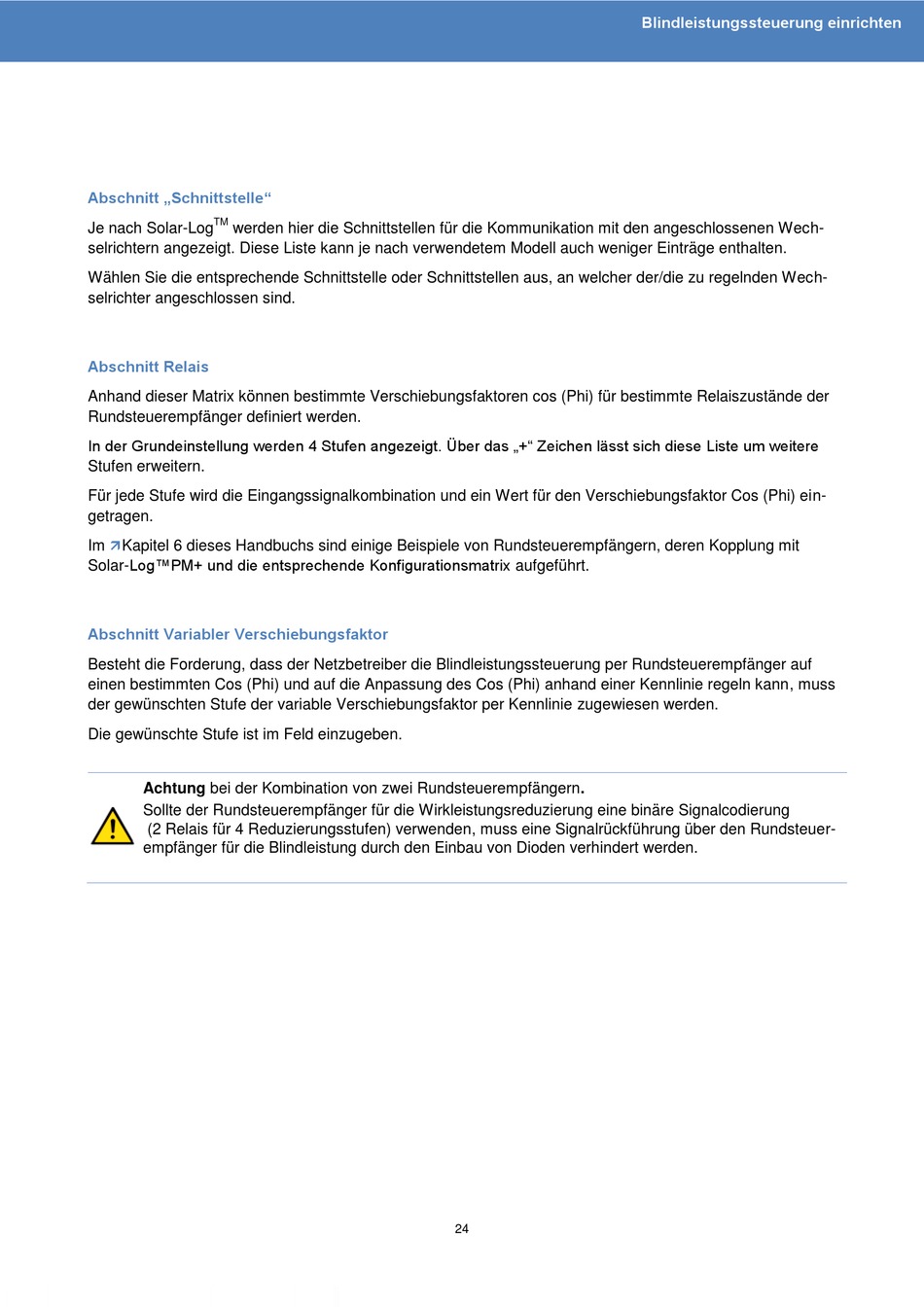

Solar-Log 200 Installationshandbuch Seite 24

Abschnitt „Schnittstelle"
TM
Je nach Solar-Log werden hier die Schnittstellen für die Kommunikation mit den angeschlossenen Wech-
selrichtern angezeigt. Diese Liste kann je nach verwendetem Modell auch weniger Einträge enthalten.
Wählen Sie die entsprechende Schnittstelle oder Schnittstellen aus, an welcher der/die zu regelnden Wech-
selrichter angeschlossen sind.
Abschnitt Relais
Anhand dieser Matrix können bestimmte Verschiebungsfaktoren cos (Phi) für bestimmte Relaiszustände der
Rundsteuerempfänger definiert werden.
In der Grundeinstellung werden 4 Stufen angezeigt. Über das „+" Zeichen lässt sich diese Liste um weitere
Stufen erweitern.
Für jede Stufe wird die Eingangssignalkombination und ein Wert für den Verschiebungsfaktor Cos (Phi) ein-
getragen.

Im Kapitel 6 dieses Handbuchs sind einige Beispiele von Rundsteuerempfängern, deren Kopplung mit
Solar-Log™PM+ und die entsprechende Konfigurationsmatrix aufgeführt.
Abschnitt Variabler Verschiebungsfaktor
Besteht die Forderung, dass der Netzbetreiber die Blindleistungssteuerung per Rundsteuerempfänger auf
einen bestimmten Cos (Phi) und auf die Anpassung des Cos (Phi) anhand einer Kennlinie regeln kann, muss
der gewünschten Stufe der variable Verschiebungsfaktor per Kennlinie zugewiesen werden.
Die gewünschte Stufe ist im Feld einzugeben.
Achtung bei der Kombination von zwei Rundsteuerempfängern.
Sollte der Rundsteuerempfänger für die Wirkleistungsreduzierung eine binäre Signalcodierung
(2 Relais für 4 Reduzierungsstufen) verwenden, muss eine Signalrückführung über den Rundsteuer-
empfänger für die Blindleistung durch den Einbau von Dioden verhindert werden.
24
Blindleistungssteuerung einrichten
