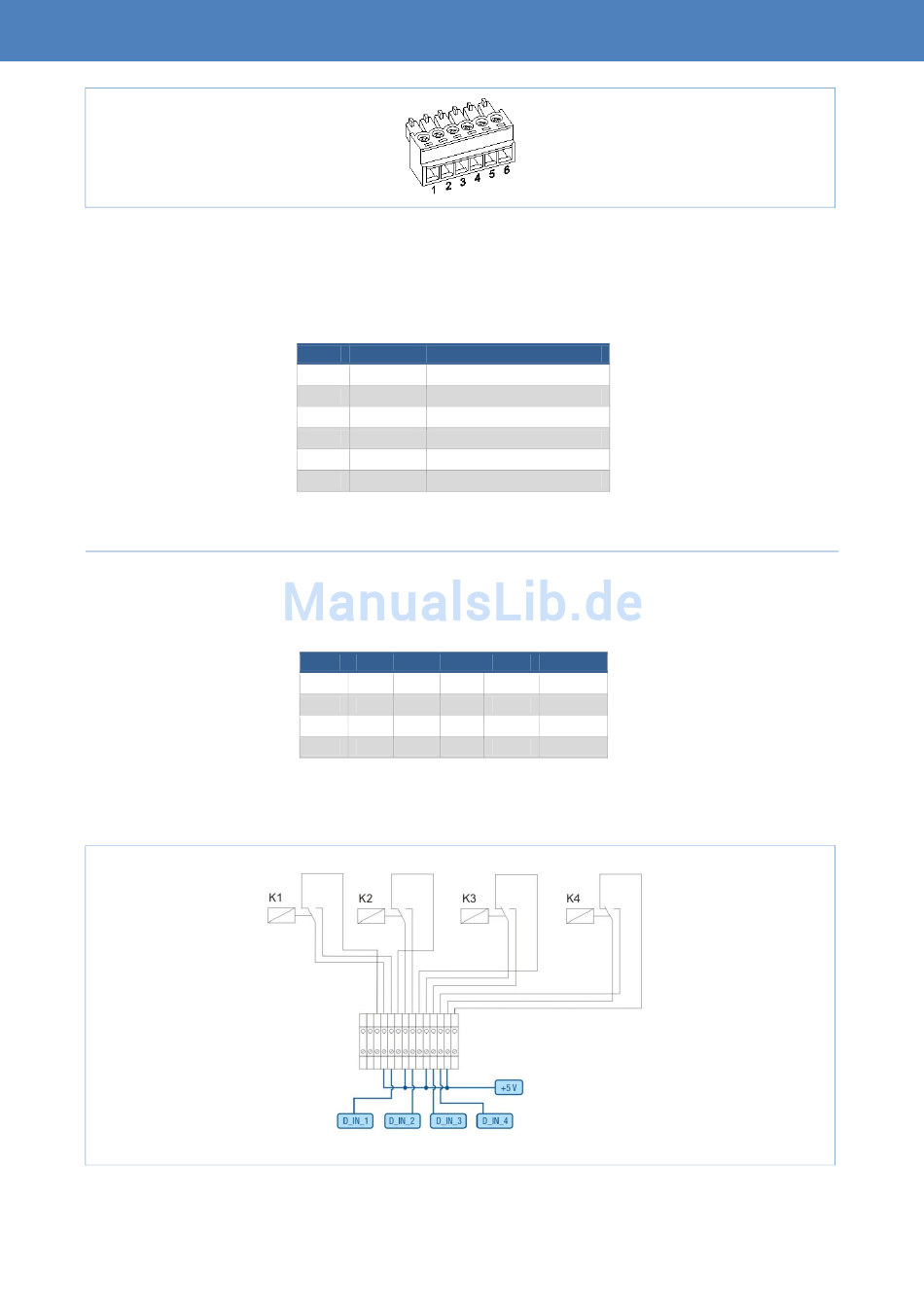

Variante 1 - 4 Relais - Solar-Log 200 Installationshandbuch

Pinbelegung 6 Poliger Klemmleistenstecker
Um größtmögliche Flexibilität zu ermöglichen, können die vom Netzbetreiber vorgegebenen Reduzierungs-
stufen und deren Signalisierung am Rundsteuerempfänger über maximal vier digitale Eingänge vom Solar-
TM
Log ausgewertet werden.
6.2 Variante 1 – 4 Relais
Vorgaben
Verkabelung
Rundsteuerempfänger und Verknüpfung mit PM+ Eingängen
Pin Belegung Beschreibung
1 +5 V Für Wirkleistungssteuerung
2 D_In_1 Stufe 1
3 D_In_2 Stufe 2
4 D_In_3 Stufe 3
5 D_In_4 Stufe 4
6 +5 V Für Blindleistungssteuerung
Stufe K1 K2 K3
1 Ein Aus Aus
2 Aus Ein Aus
3 Aus Aus Ein
4 Aus Aus Aus
28
K4 Leistung
Aus 100%
Aus 60%
Aus 30%
Ein 0%
Installation Hardware
