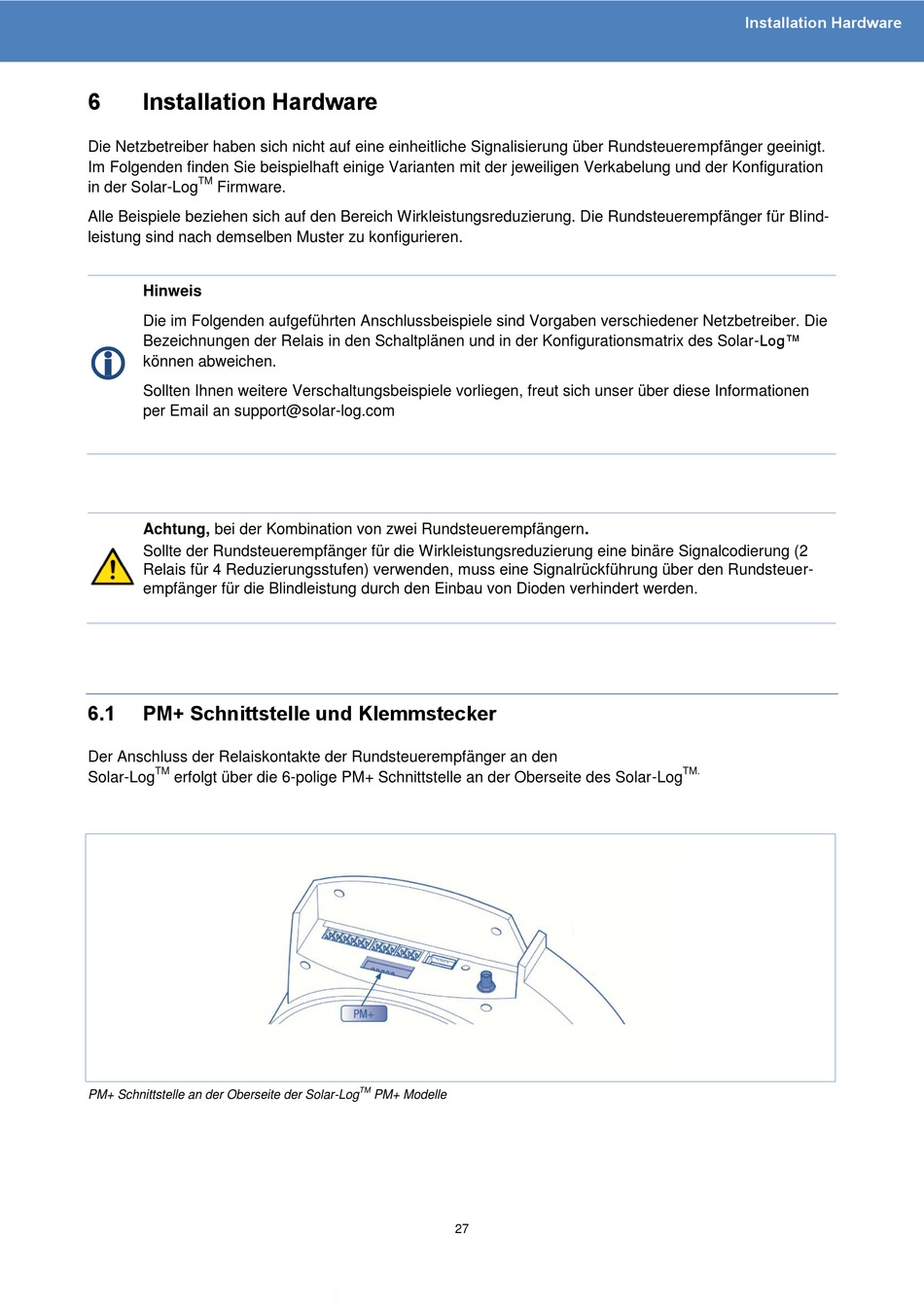

Installation Hardware; Pm+ Schnittstelle Und Klemmstecker - Solar-Log 200 Installationshandbuch

6

Installation Hardware

Die Netzbetreiber haben sich nicht auf eine einheitliche Signalisierung über Rundsteuerempfänger geeinigt.
Im Folgenden finden Sie beispielhaft einige Varianten mit der jeweiligen Verkabelung und der Konfiguration
TM
in der Solar-Log Firmware.
Alle Beispiele beziehen sich auf den Bereich Wirkleistungsreduzierung. Die Rundsteuerempfänger für Blind-
leistung sind nach demselben Muster zu konfigurieren.
Hinweis
Die im Folgenden aufgeführten Anschlussbeispiele sind Vorgaben verschiedener Netzbetreiber. Die
Bezeichnungen der Relais in den Schaltplänen und in der Konfigurationsmatrix des Solar-Log™

können abweichen.
Sollten Ihnen weitere Verschaltungsbeispiele vorliegen, freut sich unser über diese Informationen
per Email an support@solar-log.com
Achtung, bei der Kombination von zwei Rundsteuerempfängern.
Sollte der Rundsteuerempfänger für die Wirkleistungsreduzierung eine binäre Signalcodierung (2
Relais für 4 Reduzierungsstufen) verwenden, muss eine Signalrückführung über den Rundsteuer-
empfänger für die Blindleistung durch den Einbau von Dioden verhindert werden.
6.1

PM+ Schnittstelle und Klemmstecker

Der Anschluss der Relaiskontakte der Rundsteuerempfänger an den
TM
Solar-Log erfolgt über die 6-polige PM+ Schnittstelle an der Oberseite des Solar-Log
PM+ Schnittstelle an der Oberseite der Solar-Log
TM
PM+ Modelle
