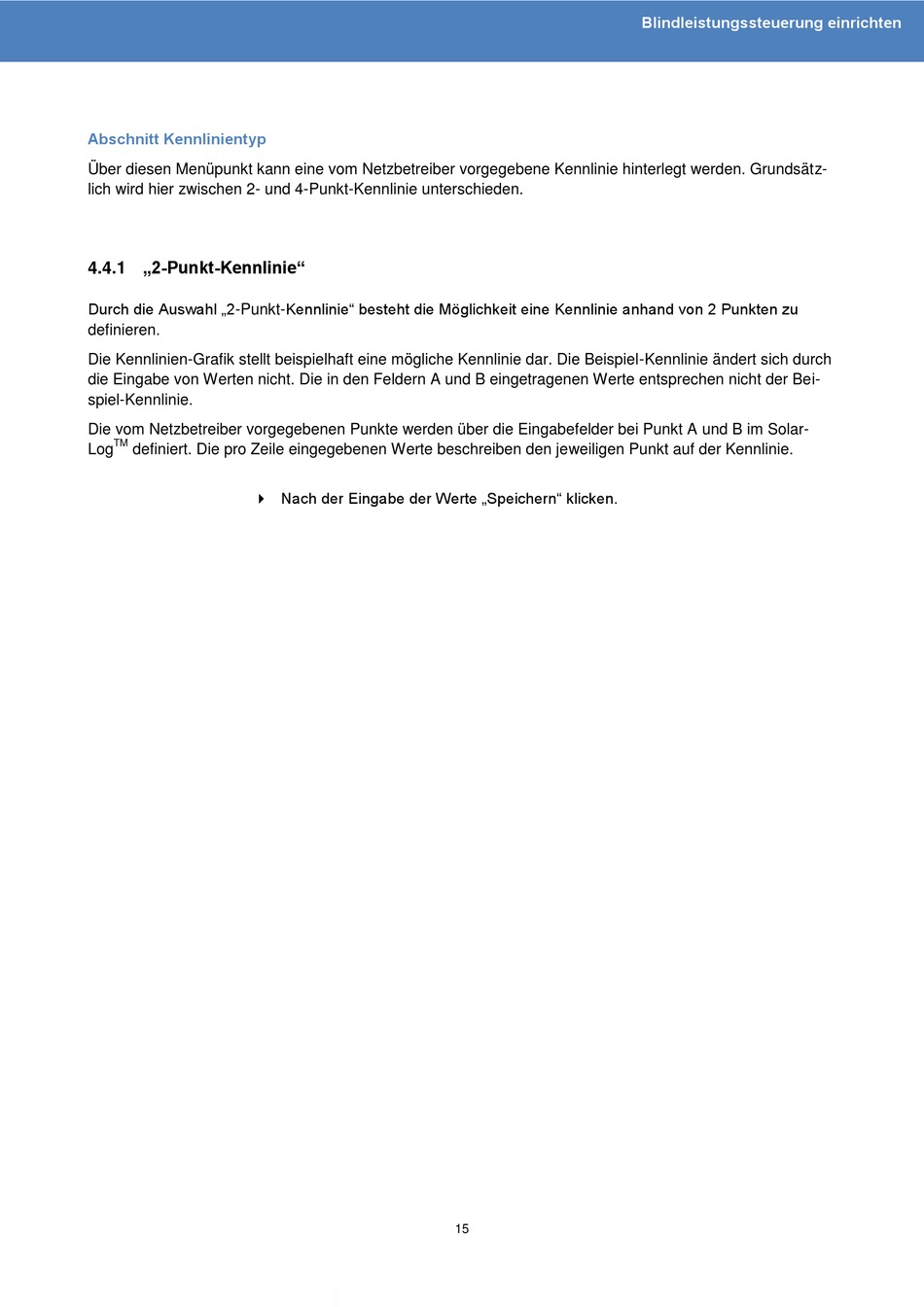

2-Punkt-Kennlinie - Solar-Log 200 Installationshandbuch

Blindleistungssteuerung einrichten
Abschnitt Kennlinientyp
Über diesen Menüpunkt kann eine vom Netzbetreiber vorgegebene Kennlinie hinterlegt werden. Grundsätz-
lich wird hier zwischen 2- und 4-Punkt-Kennlinie unterschieden.
4.4.1 „2-Punkt-Kennlinie"
Durch die Auswahl „2-Punkt-Kennlinie" besteht die Möglichkeit eine Kennlinie anhand von 2 Punkten zu
definieren.
Die Kennlinien-Grafik stellt beispielhaft eine mögliche Kennlinie dar. Die Beispiel-Kennlinie ändert sich durch
die Eingabe von Werten nicht. Die in den Feldern A und B eingetragenen Werte entsprechen nicht der Bei-
spiel-Kennlinie.
Die vom Netzbetreiber vorgegebenen Punkte werden über die Eingabefelder bei Punkt A und B im Solar-
TM
Log definiert. Die pro Zeile eingegebenen Werte beschreiben den jeweiligen Punkt auf der Kennlinie.
 Nach der Eingabe der Werte „Speichern" klicken.
