Verbindung PM+ Klemmstecker mit Rundsteuerempfänger

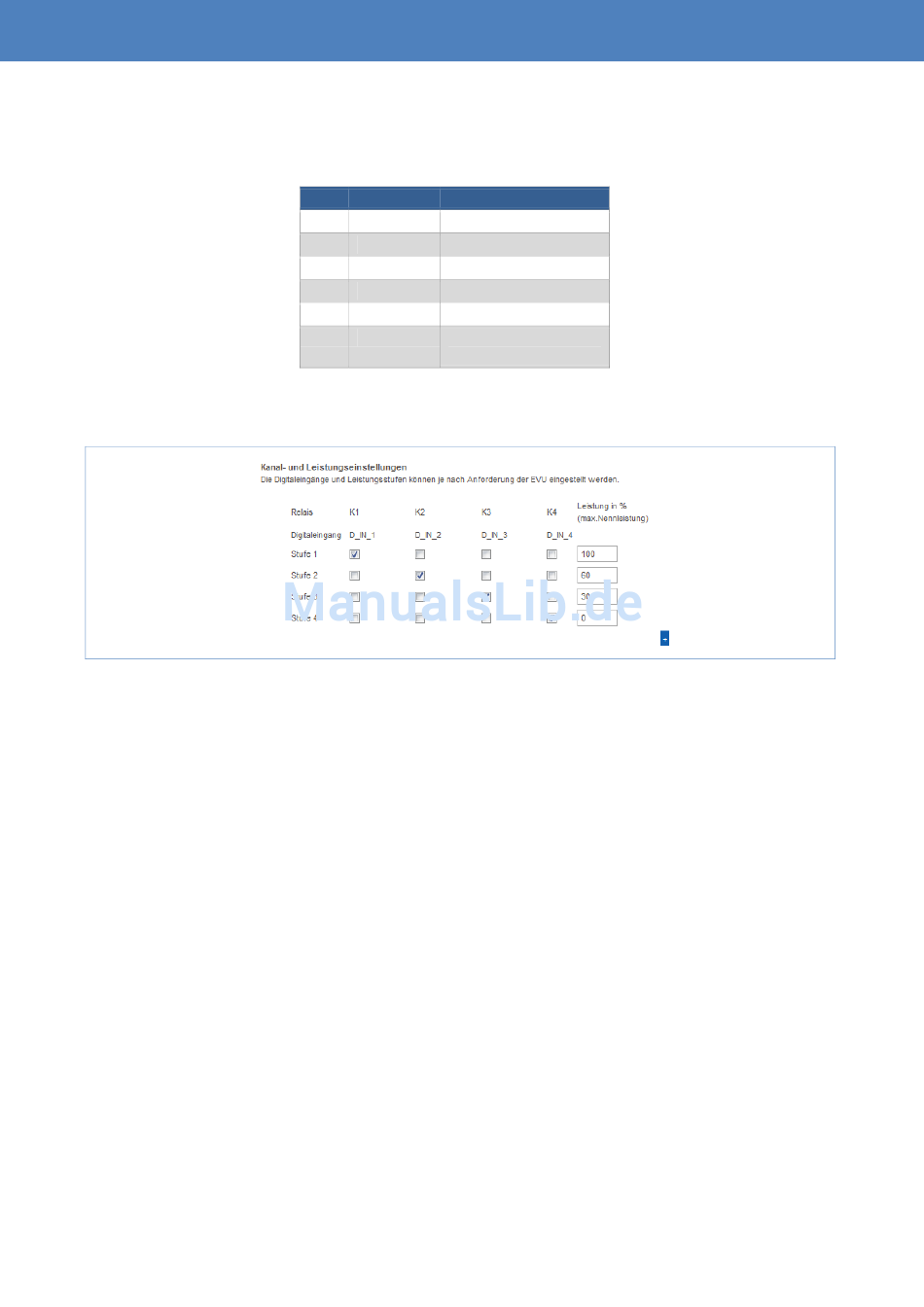

Konfiguration Weboberfläche
Rundsteuerempfänger und Verknüpfung mit PM+ Eingängen
Pin Belegung Beschreibung
1 + 5 V
2 D_IN_1 Stufe 1 (100%)
3 D_IN_2 Stufe 2 (60%)
4 D_IN_3 Stufe 3 (30%)
5 D_IN_4 Stufe 4 (0%)
6 + 5 V Reserviert für Blindleis-
tungssteuerung
