Blindleistungssteuerung einrichten
Menüpunkt „variable Blindleistung über Kennlinie Q(U)"
4.5
1000
(Nur Solar-Log PM+)
Diese Option ist nur für Anlagen relevant, die direkt auf Mittelspannungsebene einspeisen.
1000 TM
Um diese Funktion realisieren zu können, wird neben einem Solar-Log PM+ der Solar-Log Utility Meter
und Spannungswandler benötigt. Die Spannungswandler wandeln die Spannung des Mittelspannungsnetzes
TM
auf in der Regel 100V. Diese Messspannung wird mit dem Solar-Log Utility Meters gemessen.
TM TM
Der Solar-Log Utility Meter wird über den RS485 Bus mit dem Solar-Log gekoppelt und gibt kontinuier-
1000
lich die Werte der Messspannung an den angeschlossenen Solar-Log PM+ weiter. Anhand der hinterleg-
1000
ten Kennlinie berechnet der Solar-Log PM+ kontinuierlich die bereitzustellende Blindleistung und steuert
die angeschlossenen Wechselrichter entsprechend an.

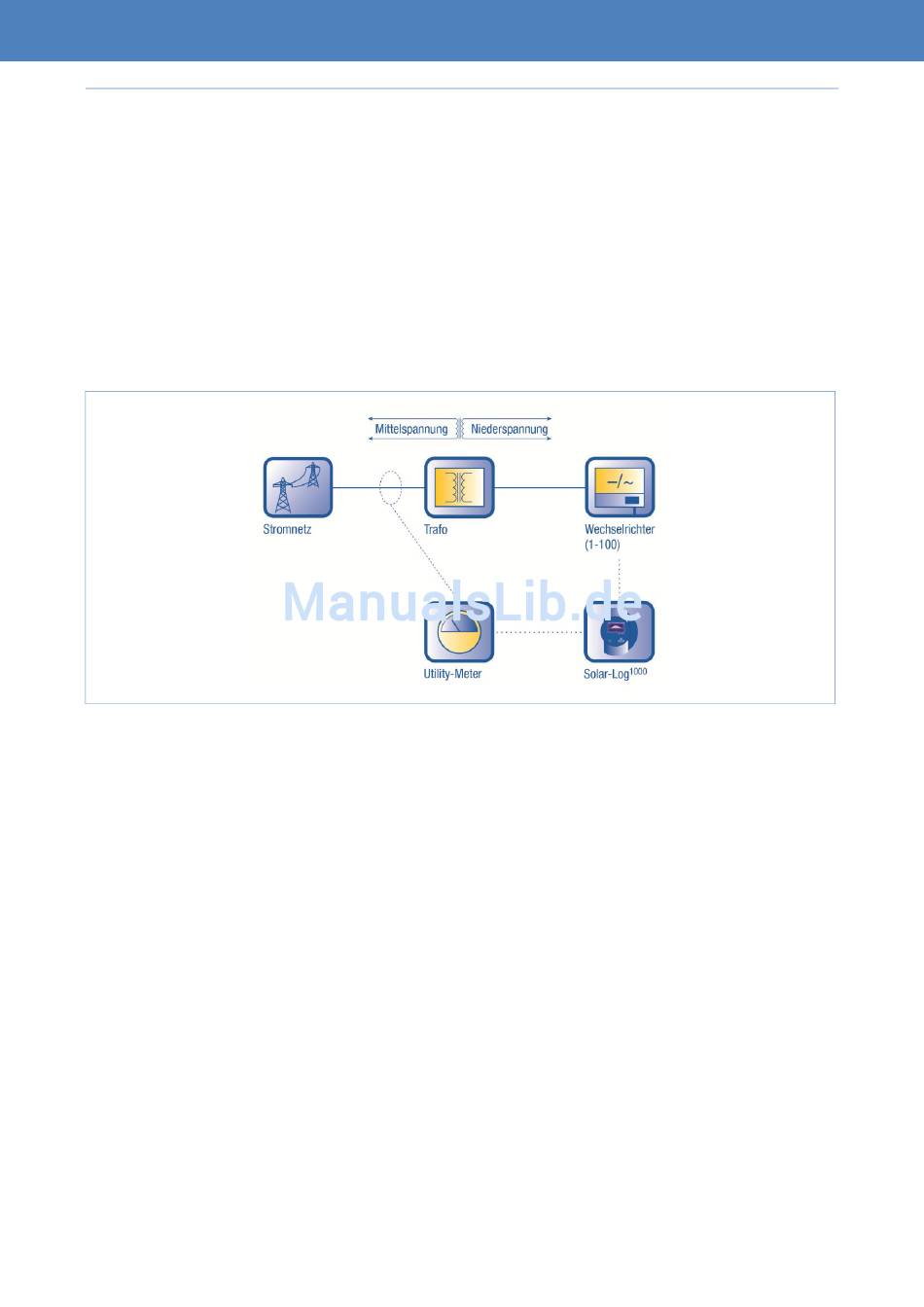

Schematischer Aufbau variable Blindleistungsbereitstellung per Q(U) Funktion
1000
Bei dieser Option wird die Blindleistung der an den Solar-Log PM+ angeschlossenen Wechselrichter an-
hand der gemessenen Spannung am Einspeisepunkt geregelt.
4.5.1 Installation Solar-Log™ Utility Meter
1000
PM+ kann das Solar-Log™ Utility Meter über den RS485A oder RS485/422B ange-
An den Solar-Log
schlossen werden.
