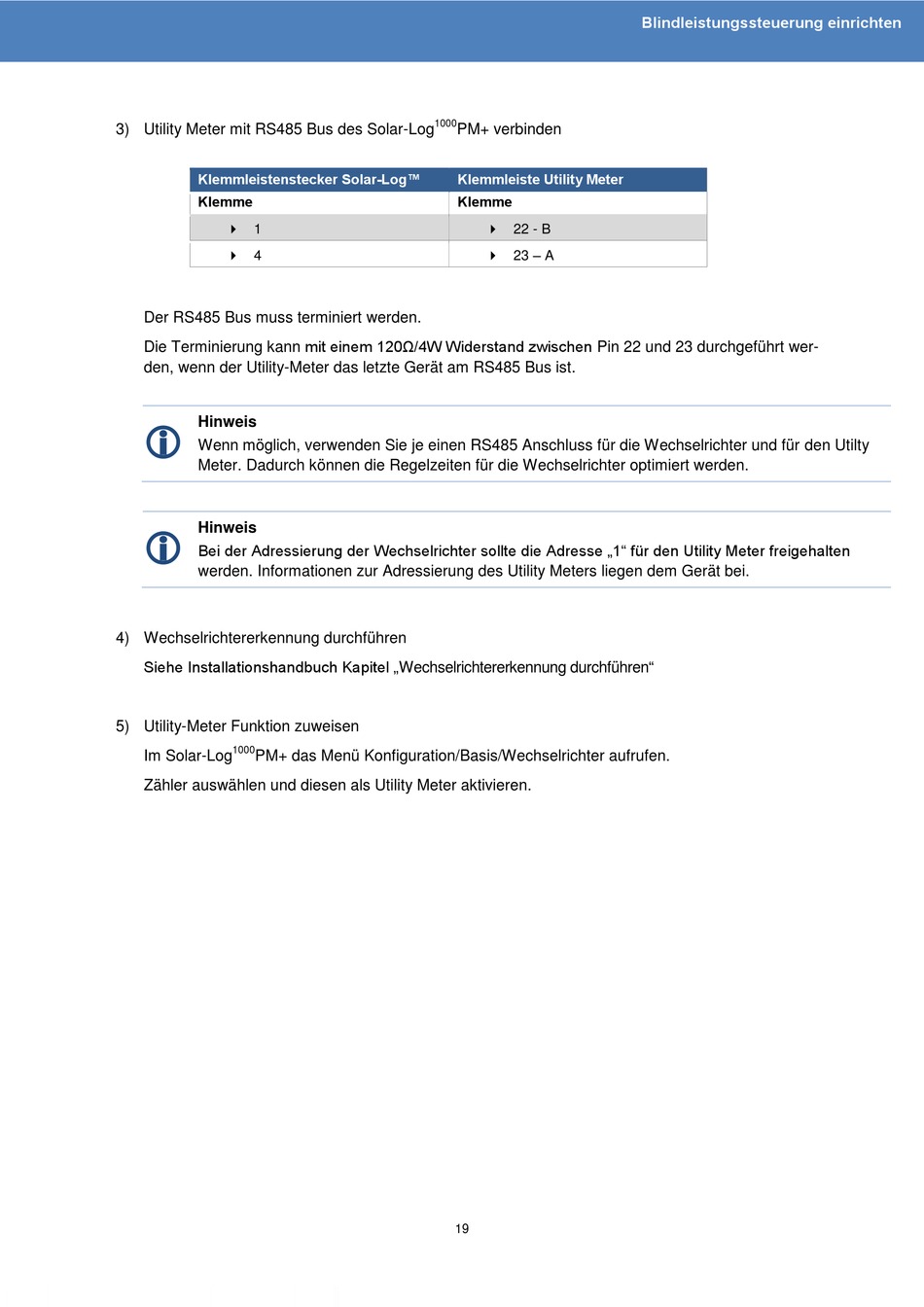

3) Utility Meter mit RS485 Bus des Solar-Log
Klemmleistenstecker Solar-Log™
Klemme
 1
 4
Der RS485 Bus muss terminiert werden.
Die Terminierung kann mit einem 120Ω/4W Widerstand zwischen Pin 22 und 23 durchgeführt wer-
den, wenn der Utility-Meter das letzte Gerät am RS485 Bus ist.
Hinweis

Wenn möglich, verwenden Sie je einen RS485 Anschluss für die Wechselrichter und für den Utilty
Meter. Dadurch können die Regelzeiten für die Wechselrichter optimiert werden.
Hinweis

Bei der Adressierung der Wechselrichter sollte die Adresse „1" für den Utility Meter freigehalten
werden. Informationen zur Adressierung des Utility Meters liegen dem Gerät bei.
4) Wechselrichtererkennung durchführen
Siehe Installationshandbuch Kapitel „Wechselrichtererkennung durchführen"
5) Utility-Meter Funktion zuweisen
1000
Im Solar-Log PM+ das Menü Konfiguration/Basis/Wechselrichter aufrufen.
Zähler auswählen und diesen als Utility Meter aktivieren.
1000
PM+ verbinden
Klemmleiste Utility Meter
Klemme
 22 - B
 23 – A
