6

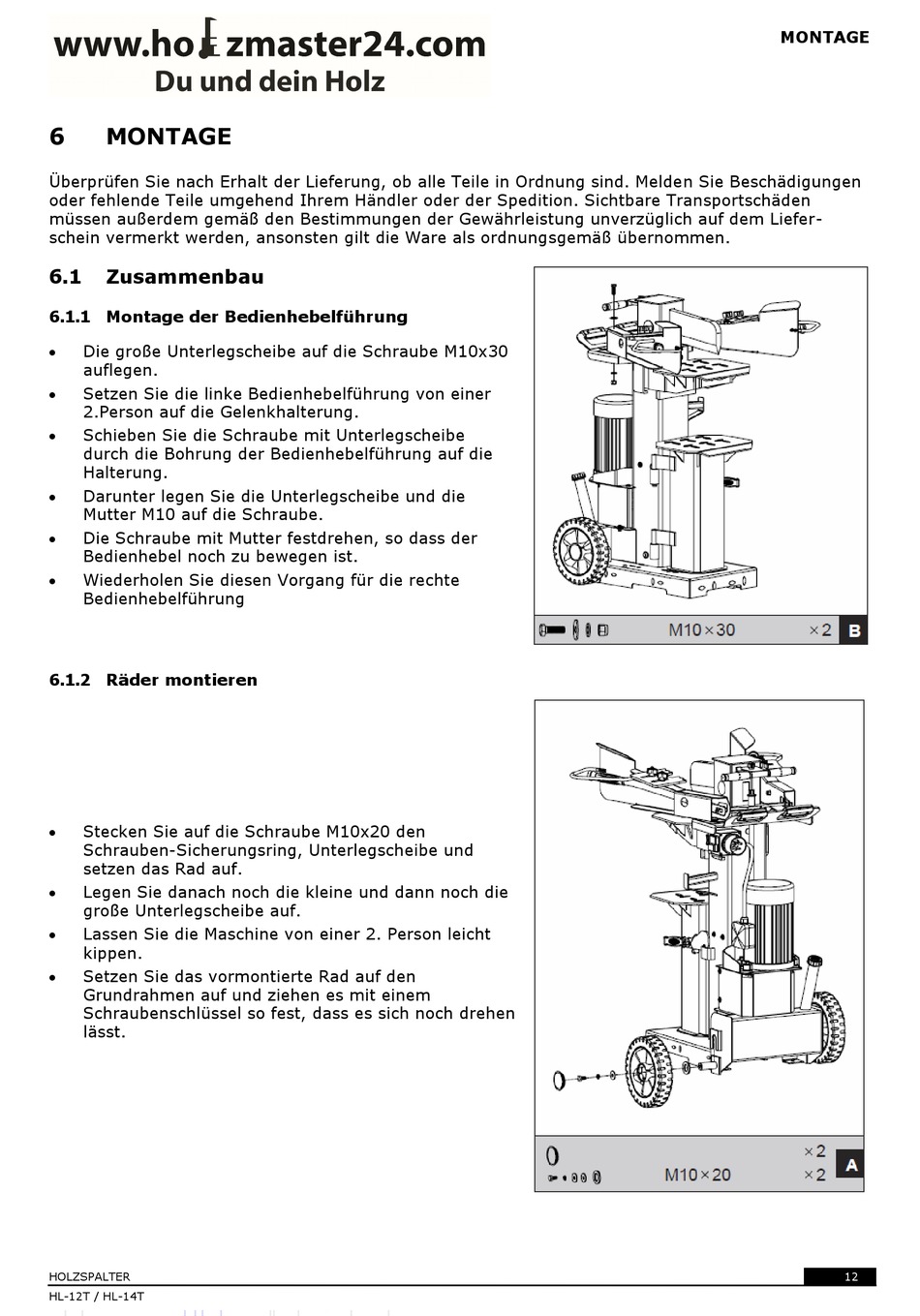

MONTAGE

Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen
oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden
müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Liefer-
schein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.
6.1

Zusammenbau

6.1.1 Montage der Bedienhebelführung
 Die große Unterlegscheibe auf die Schraube M10x30
auflegen.
 Setzen Sie die linke Bedienhebelführung von einer
2.Person auf die Gelenkhalterung.
 Schieben Sie die Schraube mit Unterlegscheibe
durch die Bohrung der Bedienhebelführung auf die
Halterung.
 Darunter legen Sie die Unterlegscheibe und die
Mutter M10 auf die Schraube.
 Die Schraube mit Mutter festdrehen, so dass der
Bedienhebel noch zu bewegen ist.
 Wiederholen Sie diesen Vorgang für die rechte
Bedienhebelführung
6.1.2 Räder montieren
 Stecken Sie auf die Schraube M10x20 den
Schrauben-Sicherungsring, Unterlegscheibe und
setzen das Rad auf.
 Legen Sie danach noch die kleine und dann noch die
große Unterlegscheibe auf.
 Lassen Sie die Maschine von einer 2. Person leicht
kippen.
 Setzen Sie das vormontierte Rad auf den
Grundrahmen auf und ziehen es mit einem
Schraubenschlüssel so fest, dass es sich noch drehen
lässt.
