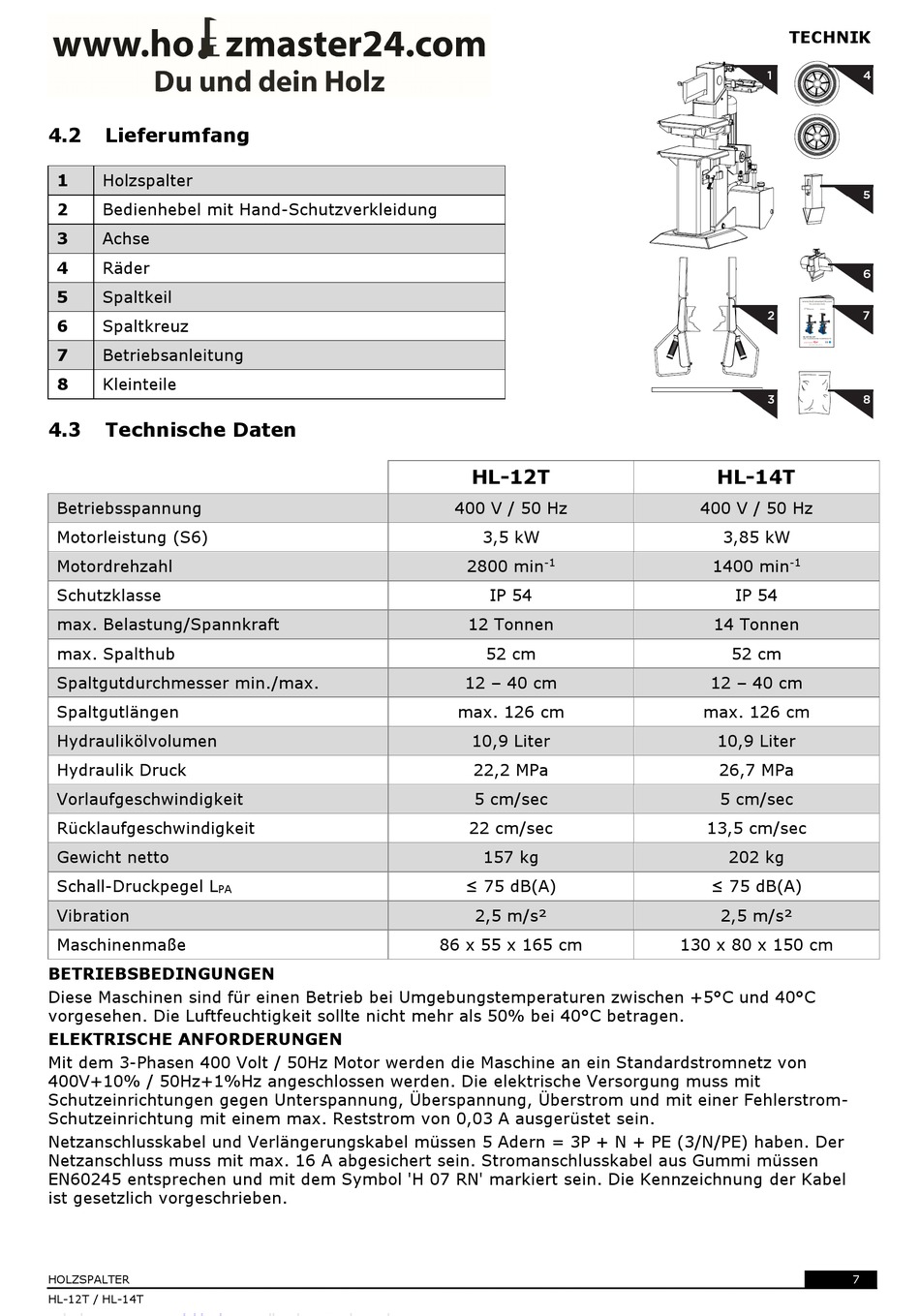

4.2
Lieferumfang
1
Holzspalter
2
Bedienhebel mit Hand-Schutzverkleidung
3
Achse
4
Räder
5
Spaltkeil
6
Spaltkreuz
7
Betriebsanleitung
8
Kleinteile
4.3
Technische Daten
Betriebsspannung
Motorleistung (S6)
Motordrehzahl
Schutzklasse
max. Belastung/Spannkraft
max. Spalthub
Spaltgutdurchmesser min./max.
Spaltgutlängen
Hydraulikölvolumen
Hydraulik Druck
Vorlaufgeschwindigkeit
Rücklaufgeschwindigkeit
Gewicht netto
Schall-Druckpegel L
PA
Vibration
Maschinenmaße
BETRIEBSBEDINGUNGEN
Diese Maschinen sind für einen Betrieb bei Umgebungstemperaturen zwischen +5°C und 40°C
vorgesehen. Die Luftfeuchtigkeit sollte nicht mehr als 50% bei 40°C betragen.
ELEKTRISCHE ANFORDERUNGEN
Mit dem 3-Phasen 400 Volt / 50Hz Motor werden die Maschine an ein Standardstromnetz von
400V+10% / 50Hz+1%Hz angeschlossen werden. Die elektrische Versorgung muss mit
Schutzeinrichtungen gegen Unterspannung, Überspannung, Überstrom und mit einer Fehlerstrom-
Schutzeinrichtung mit einem max. Reststrom von 0,03 A ausgerüstet sein.
Netzanschlusskabel und Verlängerungskabel müssen 5 Adern = 3P + N + PE (3/N/PE) haben. Der
Netzanschluss muss mit max. 16 A abgesichert sein. Stromanschlusskabel aus Gummi müssen
EN60245 entsprechen und mit dem Symbol 'H 07 RN' markiert sein. Die Kennzeichnung der Kabel
ist gesetzlich vorgeschrieben.
HOLZSPALTER
HL-12T / HL-14T
HL-12T
400 V / 50 Hz
3,5 kW
2800 min
-1
IP 54
12 Tonnen
52 cm
12 – 40 cm
max. 126 cm
10,9 Liter
22,2 MPa
5 cm/sec
22 cm/sec
157 kg
≤ 75 dB(A)
2,5 m/s²
86 x 55 x 165 cm
TECHNIK
HL-14T
400 V / 50 Hz
3,85 kW
1400 min
-1
IP 54
14 Tonnen
52 cm
12 – 40 cm
max. 126 cm
10,9 Liter
26,7 MPa
5 cm/sec
13,5 cm/sec
202 kg
≤ 75 dB(A)
2,5 m/s²
130 x 80 x 150 cm
7
