SYSTEMÜBERSICHT
2 Systemübersicht
Das Lüftungssystem iV-Compact ist für die Belüftung von Wohn- und Schlafräumen in Ein- und
Mehrfamilienhäusern, Hotels und Pensionen, Räumen öffentlicher Einrichtungen sowie Arbeits-
räumen in Bürogebäuden konzipiert. Es handelt sich um eine spezielle Lösung für Gebäude mit
sehr dünnen Außenwänden, z. B. wenn aufgrund baulicher Gegebenheiten kein Dämmsystem
angebracht wird.
Es ist für den Einbau in Neubauten sowie zum nachträglichen Einbau in Altbauten geeignet.
Der Einbau erfolgt generell in die Außenwand.
Das Lüftungsgerät besteht aus einer Wandeinbauhülse, in welche der Einschub Wärmespei-
cher montiert wird. Eine Innenblende und eine Wetterschutzhaube schließen das Lüftungsgerät
nach innen bzw. außen ab.
In die Wandeinbauhülse werden der Keramik-Wärmespeicher und inVENTron, zwei Luftleit-
werk-Elemente und der Reversier-Ventilator Xenion, montiert. Die Luftleitwerke an beiden
Seiten des Ventilators dienen der Begradigung des Luftvolumenstroms und der effizienteren
Durchströmung des Wärmespeichers. Die einzigartige Geometrie des Reversier-Ventilators
Xenion reduziert effektiv den Schalldurchgang.
Die Standardlänge der Wandeinbauhülse beträgt 230 mm. Für größere Wandstärken sind alter-
nativ Wandeinbauhülsen mit einer Länge von 285 mm oder 495 mm bestellbar. Alle Ausführun-
gen sind bauseits kürzbar.
Das Lüftungsgerät wird über einen der nachfolgenden Regler
• sMove s4 • sMove s8 • MZ-Home
Komponenten
(siehe Abb. Seite 9)
• Innenblende inkl. Staubfilter Klasse G4
• Einschub Wärmespeicher
(Wärmespeicher und inVENTron Slim)
• Wandeinbauhülse
Ausführungen
• Lüftungsgeräte iV-Compact mit schlagregensicherer Wetterschutzhaube Compact (grau/
weiß), Doppel-Luftleitwerk inVENTron Slim und Keramik-Wärmespeicher von 100 mm Länge.
Das Lüftungsgerät ist besonders für sehr dünne Außenwände geeignet.
Die Montage- und Bedienungsanleitung für die Regler ist nicht Bestandteil dieser Dokumentation und wird separat beigelegt.
1)
8
Lüftungssystem iV-Compact • Montage- und Bedienungsanleitung
des inVENTer-Systems gesteuert:
1)
• Außenabschluss
• Pollen-/ Aktivkohlefilter (optional)
• Schall- und Windschutzzubehör (optional)
2.1

Aufbau

C
D
11
10
14
18
12
13
17
15
16

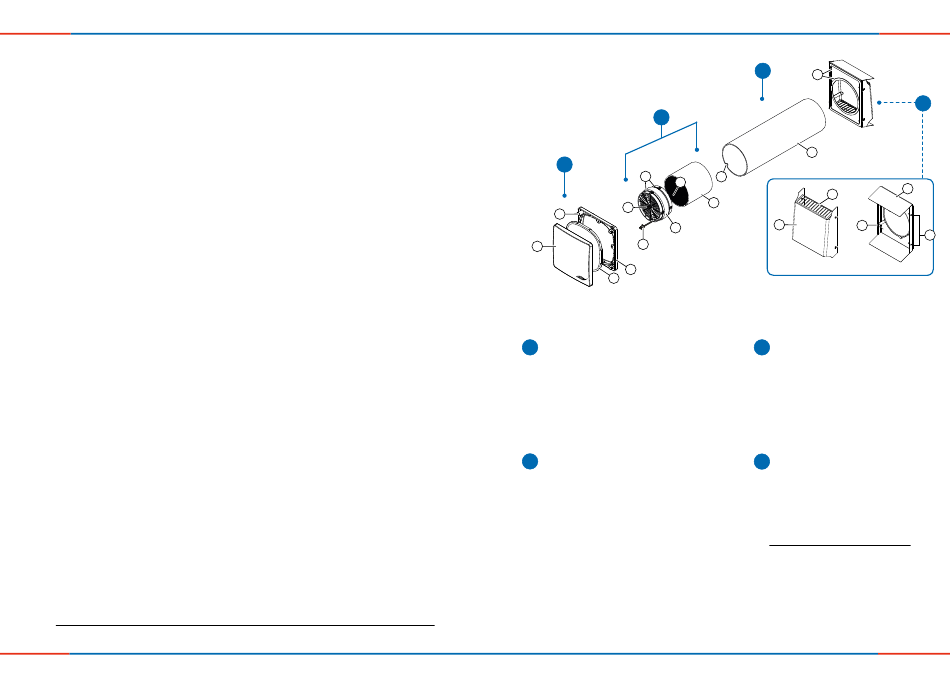

Abbildung 1: Übersicht Lüftungsgerät iV-Compact
A
Außenabschluss:
Wetterschutzhaube Compact
1 Grundplatte Wetterschutzhaube
2 Befestigungsschrauben Abdeckung (4 x)
3 Anschlagwinkel Wärmespeicher
4 Schutzgitter
5 Abdeckung Wetterschutzhaube
6 Dichtband
B
Wandeinbauhülse
7 Wandeinbauhülse R-D160
8 Aussparung Ventilator-BUS
(Innenwandseitig)
Lüftungssystem iV-Compact
SYSTEMÜBERSICHT
B
6
7
8
4
9
5
3
Compact
C
Einschub Wärmespeicher
(Wärmespeicher inkl. inVENTron
9 Wärmespeicher mit Dämmung
10 Griff Wärmespeicher
11 Leitwerk Slim (2x)
12 Reversier-Ventilator Xenion
13 Steckverbindung
14 Knauf Leitwerk
D
Innenblende Flair
15 Grundplatte Innenblende
16 Staubfilter 1)
17 Abdeckung Innenblende
18 Abstandshalter (4 x)
Pollen- und Aktivkohlefilter optional erhältlich.
1)
• Montage- und Bedienungsanleitung
A
1
2
)
®
9
