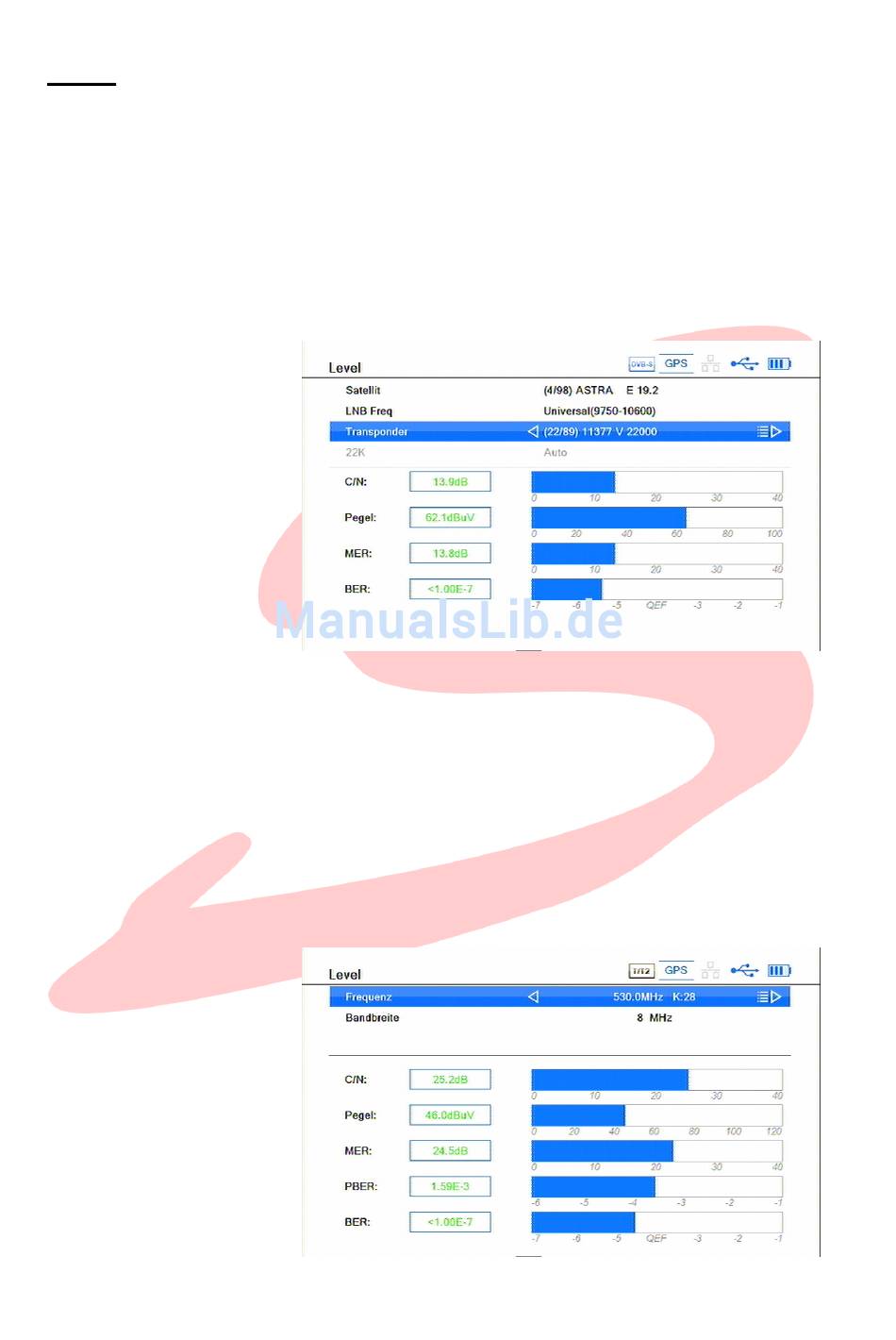

Level
Der Menüpunkt Level ist im Menü aller Empfangswege vorhanden. Er dient zur
qualitativen Beurteilung der Empfangsverhältnisse. Je nachdem ob der Empfang
in DVB-S, DVB-T oder DVB-C Norm erfolgt, sind aufgrund der verwendeten
Modulation abweichende Parameter interessant und verfügbar.
Beim DVB-S/S2 System
Mittels der S2/T2/C-Taste ist die Betriebsart DVB-S auszuwählen.
Es wird angezeigt:
Statische Informationen:
- Der Satellit mit seiner
Orbitposition
- Die LOF des LNBs
- Der Status des 22kHz-
Signals
Als dynamische Messwerte: ( digital und als Balkendiagramm)
C/N: Das Signal-/ Rauschverhältnis in dB
Pegel: Die Signalstärke in dBµV
MER: Modulationsfehlerrate
BER: Bitfehlerrate
beim DVB-T/T2 System
Mittels der S2/T2/C-Taste ist die Betriebsart DVB-T auszuwählen.
Es wird angezeigt:
Statische Informationen:
- Die Empfangsfrequenz
- Die Kanal-Bandbreite
26
