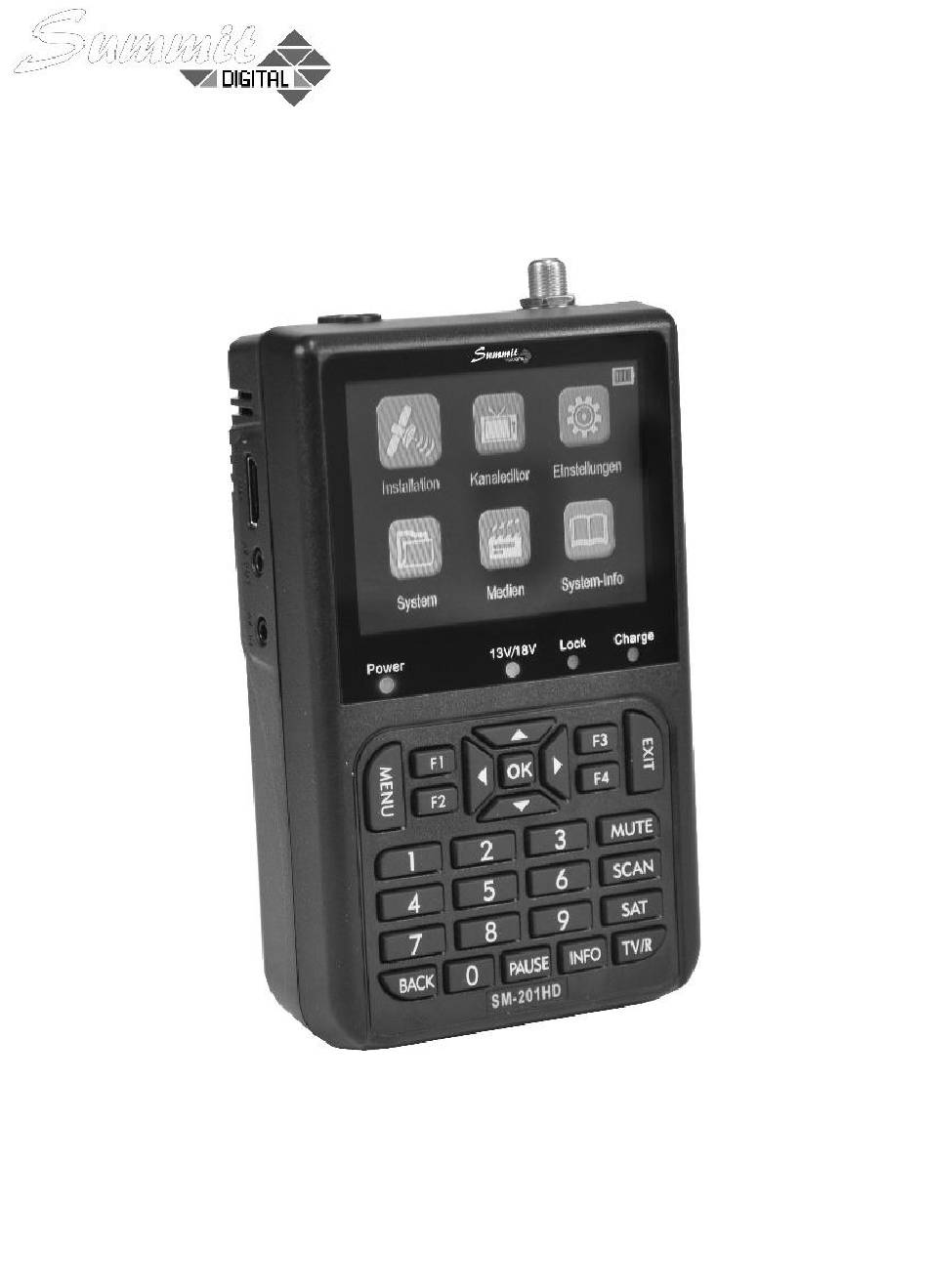

- Seite 1 Satmessgerät Summit SM201 HD DVB-S/S2 BEDIENUNGSANLEITUNG Alle Inhalte dieser Bedienungsanleitung, insbesondere Fotos, Grafiken und Texte sind urheberrechtlich geschützt. Das Urheberrecht liegt bei Fa. Erwin Weiß GmbH...
- Seite 2 Inhaltsverzeichnis Produktbeschreibung ..................03 Anschlüsse und Tasten................... 04 Verpackungsinhalt................... 05 Erstinbetriebnahme / Schnellsuche Astra 19,2° ........06 Installation ......................07 Antennen Setup ....................... 07 Positioner Setup ...................... 09 Satelliten Liste ......................10 Transponder Liste ....................11 Kanaleditor ......................12 TV Programme ......................

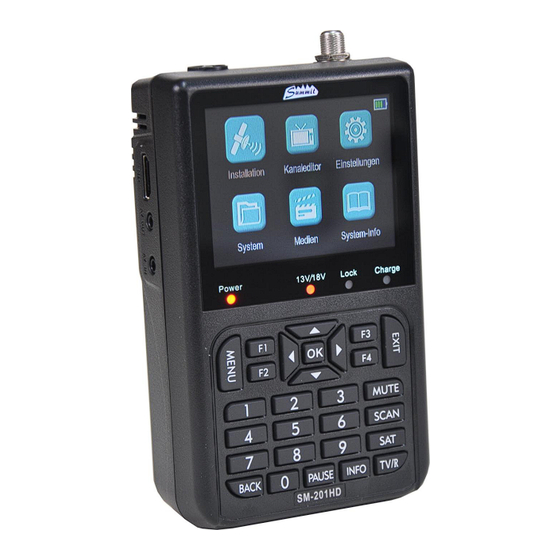

- Seite 3 Produktbeschreibung Das SUMMIT SM-201HD ist ein Messgerät zum Einrichten und Prüfen von digitalen Satelliten Antennenanlagen. Das Gerät ist für DVB-S und DVB-S2 (HDTV) geeignet! Durch den eingebauten Lithium-Akku mit 2500mAh ist ein unabhängiger, Betrieb von bis zu 3 Stunden (bei Vollladung) möglich.
- Seite 4 Anschlüsse und Tasten Position Bezeichnung Funktion Ein/Ausschalter Ein- und Ausschalten des Messgerätes Anschluss von Steckerladegerät oder Ladebuchse KFZ-Lade adapter F-Anschluss Anschluss des Signalkabels der Anlage Anschluss eines USB-Sticks USB Anschluss (Update/Mediaplay er) Taschenlampe Taschenlampe HDMI-Ausgang zur Ausgabe auf HDMI Ausgang größeren Bildschirm AV-Ausgang zur Ausgabe auf AV Ausgang...
- Seite 5 Position Bezeichnung Funktion Variable Belegung im Menü Taste lang drücken für Umschaltung AVin / AVout MUTE Stummschaltung SCAN Im TV-Betrieb Aufruf der Transponderliste Im TV-Betrieb Aufruf der Satellitenliste BACK Im TV-Betrieb zurück zum vorherigen Kanal PAUSE Stoppt die Wiedergabe eines Videos (Mediaplayer) Variable Belegung im Menü.
- Seite 6 Erstinbetriebnahme / Schnellsuche Astra 19,2° Bitte laden Sie vor der ersten Nutzung den Akku mit dem mitgelieferten Netzteil vollständig auf. Die Ladezeit bei leeren Akkus beträgt ca. 4-6 Stunden. Bringen Sie nun den Hauptschalter rechts oben am Messgerät auf Stellung „I“. Das Gerät startet mit dem letztgewählten Programm. Eine deutsche Senderliste für Astra 19,2°...
- Seite 7 Drücken Sie „MENU“ um ins Haupt- menü des Messgerätes zu gelangen. Anschließend wählen Sie mit den Pfeiltasten den gewünschten Menü- punkt aus und bestätigen die Auswahl mit „OK“. Installation Antennen Setup Satellit: Drücken Sie „OK“ um die Satellitenliste anzuzeigen. Mit den ▲▼ Tasten wählen Sie den gewünschten Satelliten und bestätigen diesen mit „OK“.
- Seite 8 INFO: DiSEqC dient bei Anlagen mit mehreren Satelliten zur Umschaltung zwischen den Satelliten. DiSEqC 1.0 unterstützt bis zu 4 Satelliten. Wählen Sie hier die richtige Position entsprechend dem Aufbau Ihrer Anlage. DiSEqC 1.1: Drücken Sie „OK“ um die Liste der verfügbaren DiSEqC 1.1 Ports anzuzeigen.
- Seite 9 • NIT Suche : Nein (Nur Transponder der Datenbank) Ja (Alle Transponder des Satelliten) Die beiden Balken am Ende der Seite zeigen Ihnen die Stärke und die Qua- lität der von Ihnen eingegebenen Empfangsdaten. Mit der Taste F1 können Sie zur Satellitenliste wechseln, mit F2 zur Transponderliste des unter „Satellit“...
- Seite 10 Standort speichern: Ein Druck auf „OK“ speichert die aktuelle Position als Satellitenposition oder als Null Position für den unter Satellit eingestellten Satelliten. Je nach gewählter Einstellung unter „Gehe zu“. --> Bei gewähltem USALS Motor: Lokaler Längengrad: Eingabe des Längengrads über die Zehnertasta- tur.
- Seite 11 F2: Ermöglicht das Hinzufügen eines neuen Satelliten. Im sich öffnenden Fenster haben Sie folgende Eingabemöglichkeiten: Name („OK“ aktiviert die Bildschirmtastatur zur Eingabe), Längengrad (Eingabe über Zehnertastatur), Richtung (Auswahl mit den ◄► Tasten). Mit „Speichern“ werden die Daten in der Datenbank des Gerätes hinterlegt. F3: Öffnet das Menü...
- Seite 12 F3: Öffnet das Menü zum Bearbeiten des gewählten Transponders. INFO: Eingabemöglichkeiten wie unter F2 angegeben! F4: Startet eine komplette Suche aller Programme auf dem/den gewählten Transponder/n. Im nächsten Fenster können Sie die Suche weiter ein- schränken und mit „Suchen“ starten. •...
- Seite 13 Aktivieren Sie als erstes den gewünschten Modus mit einer der folgenden Tasten (1-5): INFO: Drücken Sie die Taste ein zweites Mal um den jeweiligen Modus wieder zu beenden! 1. Programm löschen (DEL). Markieren Sie nun die zu löschenden Programme mit einem Druck auf „OK“. Es erfolgt eine Markierung hinter dem Programmnamen mit einem roten X.
- Seite 14 Einstellungen Zeiteinstellungen Modus: Wählen Sie zwischen auto- matischer Zeiteinstellung (Auto.) und Manueller Zeiteinstellung mit den ◄► Tasten. INFO: Die automatische Zeiteinstellung funktioniert nur bei anliegendem Satsignal! --> Im manuellen Modus Datum: Eingabe des Datums über die Zehnertastatur (Format: Jahr/Mo nat/Tag) Zeit: Eingabe der Uhrzeit über die Zehnertastatur -->...
- Seite 15 TV Seitenverhältnis: Wählen Sie hier das gewünschte Seitenverhältnis für den HDMI Ausgang des Messgerätes. Die Auswahl erfolgt mit den ◄► Tasten. (16:9, 4:3) Skalierung: Wählen Sie hier die gewünschte Skalierung für den HDMI Ausgang des Messgerätes. Die Auswahl erfolgt mit den ◄► Tasten. (Auswahlmöglichkeiten: Auto., Letterbox (Briefkasten), Pan and Scan) Lautstärkenanpassung: Wählen Sie hier die gewünschte Einstellung für die Lautstärke der Tonwiedergabe der einzelnen Programme.
- Seite 16 Kanalumschaltung: Hier können Sie mit den ◄► Tasten einstellen ob Sie bei der Kanalumschaltung ein schwarzes Bild oder ein Standbild bevorzugen. Farbeinstellung Helligkeit: Stellen Sie hier die Helligkeit des Displays mit den ◄► Tasten ein. Intensität: Stellen Sie hier die Intensität des Displays mit den ◄►...
- Seite 17 der ► Taste wechseln Sie in den gewünschten Unterordner. Mit „OK be- stätigen Sie Ihre Auswahl. Der Dateipfad wird Ihnen nun angezeigt. Starten: Startet das Backup in den bei „Dateipfad“ gewählten Ordner --> Bei Auswahl USB Update: Bereich: Wählen Sie hier die gewünschte Art des Updates mit den ◄► Tasten.
- Seite 18 Nach Auswahl der gewünschten Datei mit „OK“ startet der Mediaplayer. Die- ser ist für alle Medientypen identisch im Aufbau. Ein weiterer Druck auf „OK“ zeigt die Einblen- dung am unteren Rand des Bildschirms mit allen Möglichkeiten des Players. Wählen Sie mit den ◄►...
- Seite 19 • F4: Umschaltung zwischen AVout und AVin. Bei AVin zeigt das Display das am AVin anliegende Videosignal. Messbeispiel (Astra 19,2°) Wenn Sie direkt am LNB messen, nutzen Sie bei Quattro LNBs den mit HL bezeichneten Ausgang. Bei Quad LNBs können Sie jeden Abgang nutzen. Wählen Sie zum Starten einer Suche “Antennen Setup”...
- Seite 20 Hinweise zur Neuinstallation (Astra 19,2°) Es ist empfehlenswert sich einen Installationsort auszusuchen der leicht zu- gänglich ist um im Fehlerfall gefahrlos an der Antenne arbeiten zu können. Dabei ist zu beachten das freie Sicht auf den Satelliten vorhanden ist. Die Orbitposition des Satelliten ist 19,2° Ost. Sie gucken also genau nach Süden und dann ein kleines Stück nach links.
- Seite 21 Demodulator QPSK / (PSK Symbolrate 2~45 Mbps (SCPC/MCPC) LCD Display LCD Typ Auflösung 240(RGB)*320px Displaygröße (BxH) 37x49mm AV Ausgang Anschluss 3,5mm Klinke Video Ausgangssignal CVBS Audio Ausgangssignal Stereo Audio L/R HDMI Ausgang Spezifikation HDMI 1.3a AV Eingang Anschluss 3,5mm Klinke Video Eingangssignal CVBS Audio Eingangssignal...
- Seite 22 Ausgang: 12V DC/1A Netzteil Eingang: 100-240V AC 50/60Hz Leistungsaufnahme max. 10W Maße und Gewichte Größe (BxHxT) 95x168x47mm Nettogewicht 0,37kg Fehlerbehebung Kein Signal bei angeschlossener Leitung, und das Gerät gibt einen Warnton von sich: Es liegt ein Kurzschluss auf der angeschlossenen Leitung vor! Trennen Sie die Signalleitung umgehen vom Gerät um eine Beschädigung des Gerätes zu verhindern.
- Seite 23 ENTSORGUNGSHINWEIS Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄI- SCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht ent- sorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sam- melstellen ab.
