- Seite 1 Bedienungsanleitung ANTENNENMESSGERÄT SUMMIT SM-501 HD Digital Satellit Alle Inhalte dieser Bedienungsanleitung, insbesondere Fotos, Grafiken und Texte sind urheberrechtlich geschützt. Das Urheberrecht liegt bei Fa. Erwin Weiß GmbH...
-
Seite 2: Inhaltsverzeichnis
Inhalt Produktbeschreibung Frontansicht und Tasten Lieferumfang Einschalten Menüaufbau Satellitensuche Standard-Anlagen Unicable-Anlagen Kanalsuche Motor-Anlagen SAT-Editor Multimedia (USB) Musicplayer Videoplayer Bildbetrachter Upgrade / Software-Update System Setup Tasten für direkten Funktionsaufruf (Shortcut) Technische Spezifikationen Wichtige Hinweise zur eingebauten Li-Ionen Batterie Wichtige Hinweise zu dieser Anleitung... -
Seite 3: Produktbeschreibung

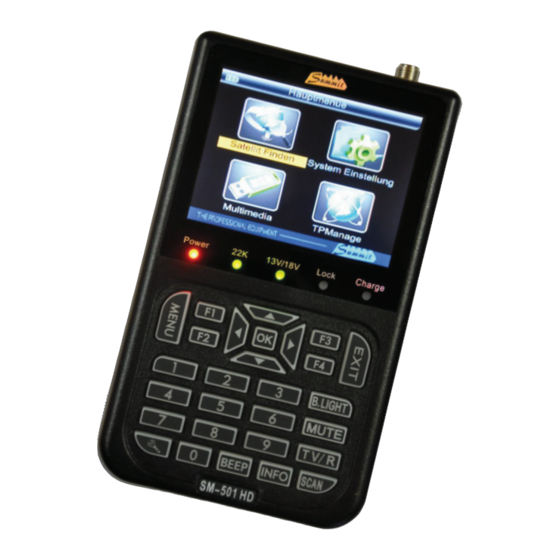

Produktbeschreibung Das SUMMIT SM-501 HD ist ein ultraportables Messgerät zum Einrichten und Prüfen von digitalen Satellitenanlagen. Neben Standard(DVB-S)-Signalen verarbeitet es auch Transponder in HD(DVB-S2). Durch den eingebauten Lithium-Akku mit 3000mAh ist ein unabhängiger Betrieb von bis zu 4 Stunden (bei Vollladung) möglich. -
Seite 4: Frontansicht Und Tasten
Frontansicht und Tasten... -
Seite 5: Verpackungsinhalt
Bezeichnung Funktion LNB-IN Anschluss für SAT-ZF / LNB (F-Buchse) LCD Monitor Zur Anzeige von Menü, Messwerten und TV-Programm Lock-LED Leuchtet, wenn ein empfangbares Signal erkannt wurde Charge-LED Ladekontrolle Power LED Betriebsanzeige Bohrung Öffnung für Taschenlampen-LED an der Rückseite 13V/18V-LED Zeigt die LNB-Spannung an (grün=H=18V; rot=V=13V; aus) F1 / F2 / F3 / F4 Variabel belegte Funktionstasten ▲▼◄►/ OK... -
Seite 6: Einschalten
Einschalten Bringen Sie den Hauptschalter links an der Oberseite in Stellung „I“. Das Gerät startet mit dem letztgewählten Programm. Anmerkung: Wenn Sie eine Bildschirmeinblendung darüber informiert, dass die Gerätebatterie fast leer ist, schalten Sie das Messgerät baldmöglichst ab und laden es umgehend wieder auf. Vermeiden Sie Tiefentladung, denn diese beeinflusst die Lebensdauer des Akkus negativ. -
Seite 7: Satellitensuche
Satellitensuche (DVB-S / DVB-S2) Wählen Sie „Satellit finden“ und drücken „OK“ Dadurch gelangen Sie ins Menü der Programmsuche. Dieses Menü ist auf 2 Seiten aufgeteilt. Seite 1 Satellit Wählen Sie mit ◄►den gewünschten Satelliten aus. LNB-type Hier ist die Art des verwendeten LNBs einzustellen. Mögliche Auswahl: Universal (KU-Band), Single(-Band), Unicable (C-Band), Unicable Legacy (entspricht Universal-KU-Band) und Unicable SCR LOW FREQ (Unt.Frequenz) / HIGH FREQ (Ob.Frequenz) -
Seite 8: Standard-Anlagen
Seite 2: - bei Standard LNBs Pol(arität) Verändert mittels ◄► die LNB-Spannung: „Vertikal“ (13V), „Horizontal“ (18V) Netzwerksuche Schaltet die Netzwerksuche „Aus“ oder „Ein“. LNB Spannung Schaltet die Stromversorgung des LNBs. In Stellung „13/18V“ wird das LNB versorgt, bei „AUS“ liegt keine Spannung an der F-Buchse an. Hinweis: Die Einstellung „AUS“... -
Seite 9: Unicable-Anlagen
Seite 2, bei: - Unicable SCR Polarität Verändert mittels ◄► die LNB-Spannung: „Vertikal“ (13V), „Horizontal“ (18V) NIT Suche Schaltet die Netzwerksuche „Aus“ oder „Ein“. Unicable Type Wählt aus, ob die Anlage mit 4 oder 8 Unicable-Frequenzen arbeitet. Kanal-Nr. Unicable erlaubt es, bis zu 4 bzw. 8 geeignete Receiver über ein gemeinsames Kabel an ein Unicable-LNB oder einen Unicable-Multischalter anzuschliessen. - Seite 10 Sollte es nicht möglich sein, das Messgerät beim Einstellen der Antenne in unmittelbarer Nähe zu behalten, so besteht die Möglichkeit, Signalstärke und -qualität als bildschirm- füllende Digitalanzeige darzustellen. Wählen Sie mittels der ◄► -Tasten „S/Q“ und bestätigen Sie mit „OK“. „EXIT“...
-
Seite 11: Kanalsuche
Scan Drücken Sie „OK“ auf der vorgewählten Position „TP-Scan“. Es startet der Programm-Suchlauf auf der eingestellten Frequenz. Gefundene Programme werden automatisch abgespeichert, und die Anzeige kehrt zum letzten Menüpunkt zurück. Auto Diese Suchlauf-Variante durchläuft alle Transponder des ausgewählten Satelliten, speichert die gefundenen Programme ab und kehrt zum letzten Menüpunkt zurück. -
Seite 12: Motor-Anlagen
Motor Liegt eine motorisierte SAT-Anlage vor, so ist bei „Motor“ das benötigte Steuerprotokoll „DiSEqC 1.2 bzw. / USALS“ auszuwählen. Ein Druck auf „OK“ In diesem Menüpunkt öffnet ein weiteres Fenster. Je nach verwendetem Motor stehen verschiedene Steuerbefehle zur Verfügung. Die aktuell verfügbaren Optionen sehen Sie im jeweiligen Fenster eingeblendet. -
Seite 13: Sat-Editor
SAT-Editor Unter dieser Rubrik können Sie die Transponderlisten der vorhandenen Satelliten einsehen, bearbeiten, ergänzen oder löschen. Satellit ◄► Mit den Pfeiltasten wird der zu bearbeitende Satellit ausgewählt. Öffnet das Bearbeitungsfenster zum Anlegen eines neuen Transponders. Öffnet das Bearbeitungsfenster zum Ändern des aktuellen Transponders. Löscht den aktuellen Transponder. -
Seite 14: Multimedia (Usb)
Multimedia (USB) Durch Anwählen des „Multimedia“-Symbols gelangt man in folgendes Menü. Der Multimedia-Player spielt Musik, Videos bestimmter Formate und Bilder ab. Auch die Software-Update- Funktion des Messgerätes ist hier beheimatet. Wählen Sie die gewünschte Funktion aus. Es erscheint der Verzeichnisbaum des angeschlossenen USB-Datenträgers. -
Seite 15: Videoplayer
Neben einer Laufzeitanzeige informiert Sie der Bildschirm auch über die verfügbaren Funktionen und deren Aufruf. ◄► dienen zur Anwahl von: Pause – Titel zurück – Titel vorwärts – Stop „OK“ bestätigt die Auswahl F1: Lautstärke + F2: Lautstärke – Exit verlässt den Player . Videos Bewegen Sie sich mit den ▲▼◄►... -
Seite 16: Bildbetrachter
Bilder Bewegen Sie sich mit den ▲▼◄► Tasten zum gewünschten Bild und starten Sie mit „OK“ eine Diashow. Ein weiterer Druck auf „OK“ stoppt beim aktuellen Bild. Bild drehen Ÿ Bildwechselintervall ( 3s, 5s,10s) Ausschnittvergrösserung ► Play/Pause ◄◄ Zum vorhergehenden ►►... -
Seite 17: Upgrade / Software-Update
UPGRADE Hier besteht die Möglichkeit, die Software, die Basis- und die Benutzer- Datenbank des Messgerätes auf neuesten Stand zu bringen oder zu sichern. Wählen Sie die einzuspielende Datei aus und bestätigen sie mit „OK“. F1: sichert Ihre Benutzerdaten F2: sichert die Basisdatenbank F3: sichert das Betriebssystem System Setup In den System Einstellungen werden die grundlegenden Betriebsparameter des... - Seite 18 Werkseinstellung: !!VORSICHT!! setzt alle Einstellungen auf Auslieferzustand !! Längengrad: Längengrad des Antennenstandortes. Wird zur Berechnung des Azimuth- bzw. Elevationswinkels benutzt. Standort: Geben Sie hier ein, ob Sie sich östlich oder westlich des Null- Meridians befinden. Breitengrad: Breitengrad des Antennenstandortes. Wird zur Berechnung des Azimuth- bzw.
-
Seite 19: Tasten Für Direkten Funktionsaufruf (Shortcut)
Tasten für direkten Funktionsaufruf Im normalen TV- oder Radiobetrieb sind einige Funktionen aufrufbar. „OK“ zeigt die Liste der aktuell gespeicherten Programme an „F1“ aktiviert den Videotext... -
Seite 20: Epg
„F2“ dient zur Überprüfung der EPG-Funktion. Übersichts- und Detail-EPG sind verfügbar. Beachten Sie die jeweils verfügbaren Optionen. ▲▼: Wechselt das Programm. ◄►: Wechselt den Tag. F1: Wechselt ins Tagesfenster. F2: geht zur Timer-Liste. F4: Schaltet die Sendungs- beschreibung weiter, wenn mehrere Seiten vorhanden sind. - Seite 21 „F3“ öffnet den Favoriten-Manager. Er erlaubt es, komfortabel Favoritenlisten anzulegen. Hauptfenster F2: Sortierfolge der Programme F3: Blendet die Liste der Favoriten ein Ist dieses Fenster geöffnet, haben F1 und F2 eine abweichende Funktion: F1: Sperrt die Liste gegen Zugriff. F2: Benennt die Favoritenliste um. Beide Funktionen sind mittels PIN-Code ( Auslieferzustand: 0 0 0 0 ) gesichert.
- Seite 22 „F4“ öffnet den Kanal-Manager. Er erlaubt es, komfortabel Favoritenlisten anzulegen. ▲▼: Wechselt das Programm. F1: erlaubt das Umbenennen des gewählten Programms. F2: Löscht das gewählte Programm. F3: Sperrt den Zugriff auf das Gewählte Programm F4: Überspringt das Programm beim Durchschalten der Liste „INFO“...
-
Seite 23: Technische Spezifikationen
2. Seite und ändern im Menüpunkt „LNB ein“ den Wert von „AUS“ zu „13/18V“. Nach Verlassen des Menümodus arbeitet ihr SUMMIT Messgerät wieder normal. ENTSORGUNGSHINWEIS Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. -
Seite 24: Wichtige Hinweise Zur Eingebauten Li-Ionen Batterie
Hinweise für den Umgang mit der eingebauten Batterie WARNUNG!!! In diesem SUMMIT Messgerät ist eine moderne Lithium-Ionen-Batterie eingebaut. Dieser Batterietyp ermöglicht Ihnen lange Betriebsdauer mit kurzen Ladeunterbrechungen, erfordert im Gegenzug aber einen pfleglichen Umgang. Bitte setzen Sie das Gerät keinen zu hohen Temperaturen oder Drücken aus. -
Seite 25: Wichtige Hinweise Zu Dieser Anleitung
Wichtige Hinweise zu dieser Anleitung: Eine gedruckte Bedienungsanleitung bezieht sich stets auf den bei deren Erstellung aktuellen Softwarestand! Die Software Ihres SUMMIT Antennenmessgerätes wird ständig weiterentwickelt. Deshalb ist es, je nach aufgespieltem Softwarestand, möglich, dass diese Anleitung von der tatsächlichen Bedienung abweicht.
