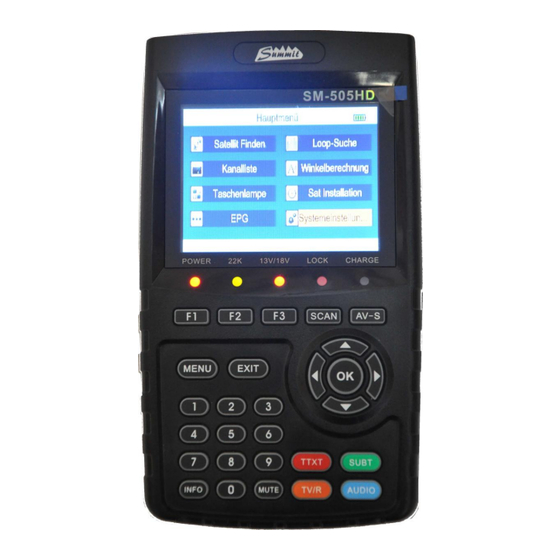

- Seite 1 Bedienungsanleitung ANTENNENMESSGERÄT SUMMIT SM 505 HD 2018 Digital Satellit Alle Inhalte dieser Bedienungsanleitung, insbesondere Fotos, Grafiken und Texte sind urheberrechtlich geschützt. Das Urheberrecht liegt bei Fa. Erwin Weiß GmbH...
-
Seite 2: Inhaltsverzeichnis
Inhalt Produktbeschreibung Frontansicht und Tasten Lieferumfang Einschalten Menüaufbau Satellitensuche LOOP Suche SAT-Installation Unicable Satellitenliste Transponderliste Motor-Anlagen Automatischer Suchlauf Suchvarianten Kanallisten Winkelrechner Systemeinstellungen Tasten für direkten Funktionsaufruf Technische Spezifikationen Wichtige Hinweise zur eingebauten Li-Ionen Batterie Wichtige Hinweise zu dieser Anleitung... -
Seite 3: Produktbeschreibung
Produktbeschreibung Das SUMMIT SM-505 HD ist ein ultraportables Messgerät zum Einrichten und Prüfen von digitalen Satellitenanlagen. Neben Standard(DVB-S)-Signalen verarbeitet es auch Transponder in HD(DVB-S2). Durch den eingebauten Lithium-Akku mit 3000mAh ist ein unabhängiger Betrieb von bis zu 4 Stunden (bei Vollladung) möglich. -
Seite 4: Frontansicht Und Tasten
Frontansicht und Tasten... -
Seite 5: Verpackungsinhalt
Bezeichnung Funktion LNB-IN Anschluss für SAT-ZF / LNB (F-Buchse) AV OUT Ausgang für analoges Audio- und Video-Signal AV IN Eingang für analoges Audio- und Video-Signal USB-Buchse USB Anschluss Ladebuchse Anschluss für Netz- oder Autoladegerät POWER O / I Hauptschalter, Gerät ein/aus Lautsprecher Lautsprecher für Audio und Signaltöne Weiße LED... -
Seite 6: Einschalten
Einschalten Bringen Sie den Hauptschalter links an der Unterseite in Stellung „I“. Das Gerät startet mit dem letztgewählten Programm. Anmerkung: Wenn Sie eine Bildschirmeinblendung darüber informiert, dass die Gerätebatterie fast leer ist, schalten Sie das Messgerät baldmöglichst ab und laden es umgehend wieder auf. Vermeiden Sie Tiefentladung, denn diese beeinflusst die Lebensdauer des Akkus negativ. -
Seite 7: Satellitensuche
Satellitensuche (DVB-S / DVB-S2) Wählen Sie „Satellit finden“ und drücken „OK“ Dadurch gelangen Sie ins Menü der Programmsuche auf Seite 1. Satellit Wählen Sie mit ◄►den gewünschten Satelliten aus. LNB-Typ Legt die Art des LNBs fest. KU-, C-Band oder UNICABLE LNB Frequenz Dient zur Festlegung der LOF des LNBs. - Seite 8 Seite 2 DiSEqC Modus: Wählt das gewünschte Steuerprotokoll aus: DiSEqC 1.0, 1.1 oder „Aus“ DiSEqC 1.0: Ordnet diesem Satelliten eine DiSEqC 1.0-Adresse (LNB 1 – 4) zu. DiSEqC 1.1: Ordnet diesem Satelliten eine DiSEqC 1.1-Adresse (LNB 1 – 16) zu. Hinweis: Wird DiSEqC genutzt, ist es notwendig, jedem LNB einen DiSEqC-...
- Seite 9 Suchfenster Mit den ▲▼ Tasten lässt sich der angezeigte Transponder ändern. Die "OK" Taste sucht Programme auf dem aktuellen Transponder Mit der roten Taste starten Sie den automatischen Suchlauf über alle ( in der Transponderliste gespeicherten ) Transponder des Satelliten. Während der Suche kann man den Fortschritt...
-
Seite 10: Loop Suche
Weitere Suchfunktionen Die LOOP Suche ermöglicht es, gleichzeitig die Signalstärke von 8 Transpondern des ausgewählten Satelliten kontinuierlich zu überwachen. Drückt man in diesem Fenster die ◄►Tasten, erscheint eine Auswahlmaske und man kann mittels ▲▼ diese 8 Transponder aus den, verfügbaren Satelliten und Transpondern auswählen. -
Seite 11: Lnb-Auswahl Und Lof Frequenz
Auf der 2. Seite befinden sich: DiSEqC Version &- Kanal, die Tonburst-Steuerung, sowie die Aktivierung der LNB-Versorgung und des Signaltones zum Eindrehen der Antenne. LNB-Auswahl und LOF Frequenz In den meisten Fällen finden im europäischen Raum Universal- LNBs für das KU-Band mit den LOFs 9750/10600 MHz Verwendung. -
Seite 12: Satellitenliste
Satellitenliste Hier sind alle gespeicherten Satelliten aufgeführt. Es können die Namen und Positionsdaten bearbeitet (grün), nicht mehr benötigte Satelliten gelöscht (gelb) und neue hinzugefügt (rot) werden. Fenster zum hinzufügen und ändern der Satellitendaten Um den Namen des Satelliten einzugeben, bitte auf die ► drücken und es öffnet sich nebenstehendes Fenster zur Bearbeitung. -
Seite 13: Motor-Anlagen
Motoreinstellungen Eine vorhandener Motor-Antenne lässt sich hier aktivieren und konfigurieren. Je nach Typ öffnet sich ein entsprechendes Bearbeitungsfenster. Drehmotor ( USALS Version ) Bei diesem Motortyp ist die Längen- und Beitengradeingabe des Antennenstandortes notwendig. Daraus errechnet sich das Gerät die Positionen der einzelnen Satelliten Drehmotor ( DiSEqC 1.2 Version ) Die DiSEqC-1.2 Variante erfordert die manuelle Suche und Abspeicherung... -
Seite 14: Automatischer Suchlauf
Automatischer Suchlauf Der Kanal-Suchlauf ist von mehreren Menüfenstern aus direkt aufrufbar: - aus der vorbeschriebenen Antenneneinrichtung mit der OK Taste. - aus der Satelliten- oder Transponderliste mit der blauen Taste Der Suchlauf nur auf dem aktuellen ( Auswahl mit ▲▼)Transponder ist dann mit OK, der automatische Suchlauf über alle Transponder des gewählten... -
Seite 15: Kanallisten
Satellit finden Dieser Menüpunkt führt auf direktem Weg zur Suchfunktion und spart den Umweg durch das Menüsystem, sofern die Grundparameter des Messgerätes vorab schon eingerichtet wurden und keine Sonderfunktionen benötigt werden. Kanalliste Meist macht es Sinn, nicht erst auf der Baustelle sich eine Senderliste nach Reihenfolge am Satelliten zu erstellen, sondern mit einer vorgefertigten Liste an Programmen der verschiedenen Ebenen und der gängigsten Satelliten zu arbeiten. -
Seite 16: Epg
Ihr Messgerät verfügt über die Möglichkeit, vom Programmanbieter gesendete EPG-Daten anzuzeigen. Rufen Sie EPG im Hauptmenü auf bestätigen Sie mit "OK". Wählen Sie mit ▲▼ein Programm aus der Liste. Sind EPG-Daten vorhanden, werden sie im rechten Fenster angezeigt. Mit ◄► wechselt man das Anzeige- Fenster, mit den ▲▼... - Seite 17 Sprache: Stellt die Menüsprache ein. Verfügbar sind mehrere Sprachen Land: Passt das Messgerät an den Verwendungsort an. Seitenverhältnis: Schaltet das Bildformat um, verfügbare Werte sind: 16/9PS, 16/9LB, 3/4PS und 3/4LB Videoauflösung: Passt den HDMI-Ausgang an das externe Display an. HDMI Audio: Schaltet das Audioformat am HDMI von LPCM nach RAW um. Zeitzone: Stellen Sie hier bitte die Zeitzone Ihres Standortes ein.
-
Seite 18: Tasten Für Direkten Funktionsaufruf
Funktionstasten INFO Taste Ein Druck auf die INFO Taste zeigt die Hauptinformationen des aktuellen Programmes an. Drückt man die Taste 2x, so erscheint das nebenstehende Fenster mit Detail-Informationen. SCAN Taste Startet direkt die Einstellungen zur Satelliten Kanalsuche F3 Taste Druck darauf schaltet die Taschenlampe ein und wieder aus. AV-S Schaltet das Display auf die analoge AV-Buchse um. -
Seite 19: Technische Spezifikationen
Technische Spezifikationen Anschluss F-Buchse Frequenzbereich 950 ~ 2150 MHz Signalstärke -65dBµV ~ -25dBµV Antenneneingang LNB Versorgung 13/18V, 400mA Schaltfrequenz 22 kHz DiSEqC 1.0/1.1/1.2/USALS Modulation QPSK, 8PSK Demod.-Bereich 2 ~ 45 Mbps Demodulator Paketkompatibilität SCPC & MCPC Bauart TFT, durchscheinend Bildschirm Auflösung 480 x 272 (RGB) Wirksame Fläche... -
Seite 20: Wichtige Hinweise Zur Eingebauten Li-Ionen Batterie
Hinweise für den Umgang mit der eingebauten Batterie WARNUNG!!! In diesem SUMMIT Messgerät ist eine moderne Lithium-Ionen-Batterie eingebaut. Dieser Batterietyp ermöglicht Ihnen lange Betriebsdauer mit kurzen Ladeunterbrechungen, erfordert im Gegenzug aber einen pfleglichen Umgang. Bitte setzen Sie das Gerät keinen zu hohen Temperaturen oder Drücken aus. -
Seite 21: Wichtige Hinweise Zu Dieser Anleitung
Wichtige Hinweise zu dieser Anleitung: Eine gedruckte Bedienungsanleitung bezieht sich stets auf den bei deren Erstellung aktuellen Softwarestand! Die Software Ihres SUMMIT Antennenmessgerätes wird ständig weiterentwickelt. Deshalb ist es, je nach aufgespieltem Softwarestand, möglich, dass diese Anleitung von der tatsächlichen Bedienung abweicht.
