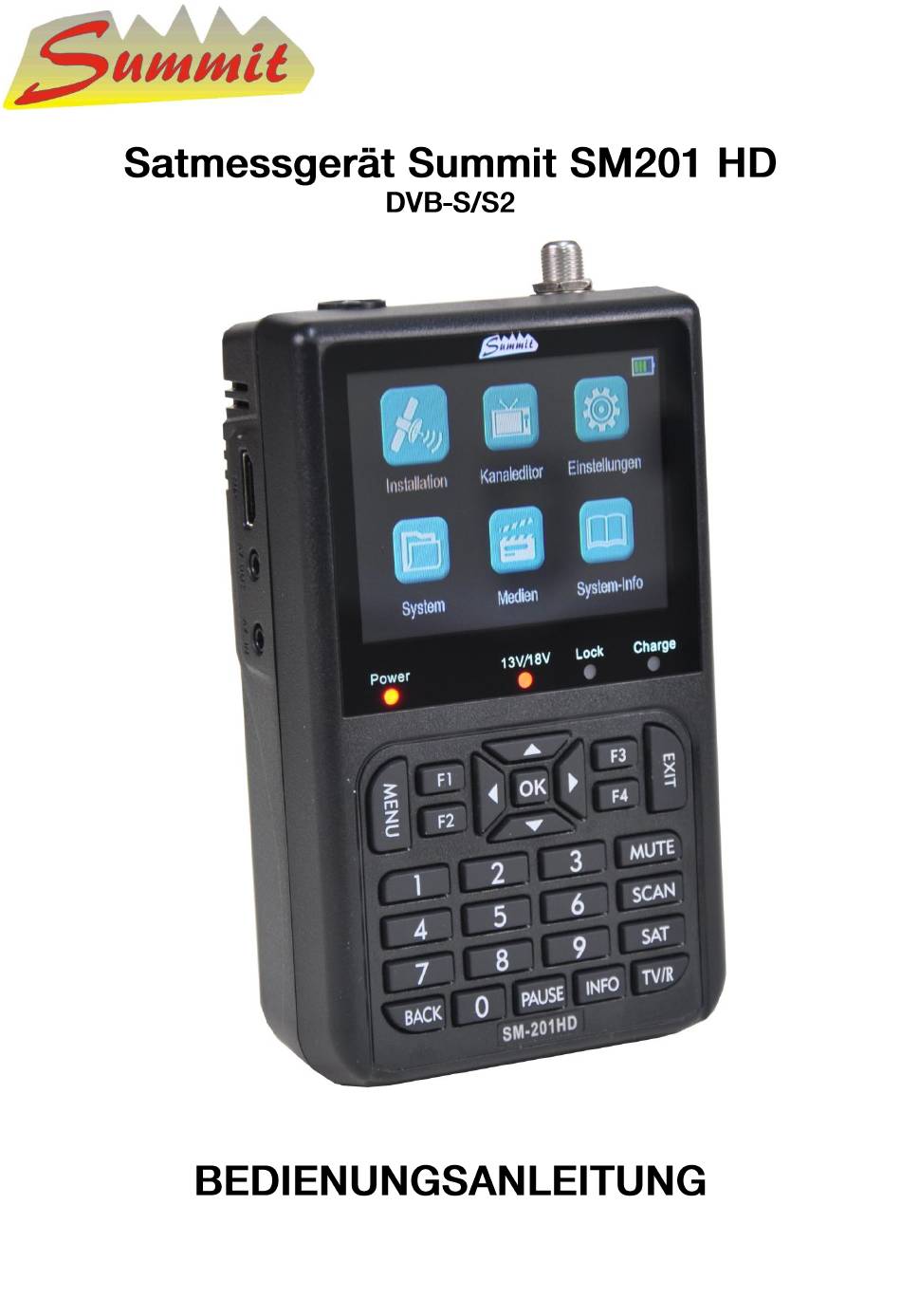

- Seite 1 Alle Inhalte dieser Bedienungsanleitung, insbesondere Fotos, Grafiken und Texte sind urheberrechtlich geschützt. Das Urheberrecht liegt bei Fa. Erwin Weiß GmbH...
- Seite 2 Produktbeschreibung Anschlüsse und Tasten Verpackungsinhalt Erstinbetriebnahme / Schnellsuche Astra 19,2° Installation Antennen Setup Positioner Setup Satelliten Liste TP Liste Kanaleditor TV Programme Radio Programme Alle löschen Einstellungen Zeit Einstellungen Sprache AV Einstellung Kindersicherung OSD Einstellung Farbeinstellung System Werkseinstellung Firmwareupdate Medien Datei Video Musik...

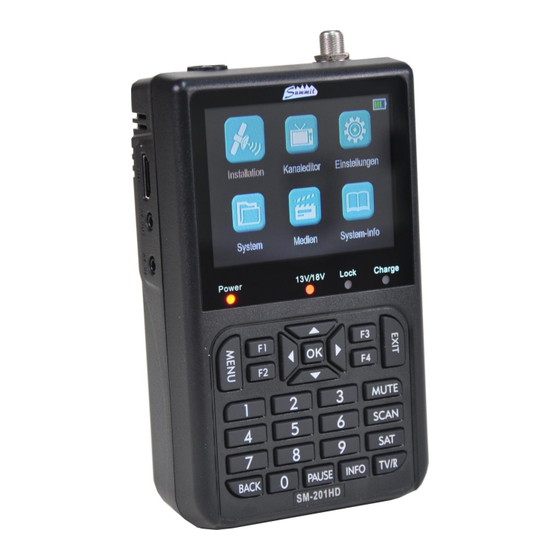

- Seite 3 Das SUMMIT SM-201HD ist ein Messgerät zum Einrichten und Prüfen von digitalen Satelliten Antennenanlagen. Das Gerät ist für DVB-S und DVB-S2 (HDTV) geeignet! Durch den eingebauten Lithium-Akku mit 2500mAh ist ein unabhängiger Betrieb von bis zu 3 Stunden (bei Vollladung) möglich.
- Seite 4 Position Bezeichnung Funktion Ein/Ausschalter Ein- und Ausschalten des Messgerätes Ladebuchse Anschluss von Steckerladegerät oder KFZ-Ladeadapter F-Anschluss Anschluss des Signalkabels der Anlage USB Anschluss Anschluss eines USB-Sticks (Update/Mediaplayer) Taschenlampe Taschenlampe HDMI Ausgang HDMI-Ausgang zur Ausgabe auf größeren Bildschirm AV Ausgang AV-Ausgang zur Ausgabe auf größeren Bildschirm AV Eingang Prüfung von analogen Überwachungskameras Power...
- Seite 5 Bitte laden Sie vor der ersten Nutzung den Akku mit dem mitgelieferten Netzteil vollständig auf. Die Ladezeit bei leeren Akkus beträgt ca. 4-6 Stunden. Bringen Sie nun den Hauptschalter rechts oben am Messgerät auf Stellung „I“. Das Gerät startet mit dem letztgewählten Programm. Eine deutsche Senderliste für Astra 19,2°...
- Seite 6 Satellit: Drücken Sie „OK“ um die Satellitenliste anzuzeigen. Mit den ▲▼ Tasten wählen Sie den gewünschten Satelliten und bestätigen diesen mit „OK“ (INFO: Im Auslieferzustand befindet Sich Astra 19,2° auf Pos. 1) LNB Frequenz: Dient zur Festlegung der LOF (Lokaloszillatorfrequenz) des LNBs. Drücken Sie „OK“ um die Liste der LOF anzuzeigen und nutzen Sie die ▲▼...
- Seite 7 Satellit: Drücken Sie „OK“ um die Satellitenliste anzuzeigen. Mit den ▲▼ Tasten wählen Sie den gewünschten Satelliten und bestätigen diesen mit „OK“ TP: Wählen Sie hier den gewünschten Transponder. Drücken Sie „OK“ um die Liste der verfügbaren Transponder anzuzeigen. Mit den ▲▼ Tasten wählen Sie den gewünschten Transponder und bestätigen diesen mit „OK“...
- Seite 8 Hier sehen Sie eine Übersicht aller im Gerät gespeicherter Satelliten mit Längengrad und Richtung (E = Osten/ W = Westen). Die beiden Balken am Ende der Seite zeigen Ihnen die Stärke und Qualität des gewählten Satelliten. INFO: Die Balkenanzeige erfolgt anhand des ersten hinterlegten Transponders des ausgewählten Satelliten! Mit den ▲▼...
- Seite 9 F4: Startet eine komplette Suche aller Programme auf dem/den gewählten Transponder/n. Im nächsten Fenster können Sie die Suche weiter einschränken und mit „Suchen“ starten. Nur FTA: Nein (Alle Programme) | Ja (Nur Frei empfangbare Programme) TV / Radio: Alle (Alle TV und Radio Programme | TV (Nur TV) | Radio (Nur Radio) NIT Suche: Nein (Nur Transponder der Datenbank) | Ja (Alle Transponder des Satelliten) INFO: Wechselt zum Antennen Setup des ausgewählten Satelliten...
- Seite 10 Dieses Menü ist identisch mit dem des Editors für die TV Programme. Dieser Menüpunkt löscht alle gespeicherten TV und Radio Programme nach Rückfrage. Modus: Wählen Sie zwischen automatischer Zeiteinstellung (Auto.) und Manueller Zeiteinstellung mit den ◄► Tasten. INFO: Die automatische Zeiteinstellung funktioniert nur bei anliegendem Satsignal! Im manuellen Modus Datum: Eingabe des Datums über die Zehnertastatur...
- Seite 11 TV Standard: Wählen Sie hier die gewünschte Auflösung für den HDMI Ausgang des Messgerätes. Die Auswahl erfolgt mit den ◄► Tasten. ( Auto., 576i, 576p, 720p@50Hz , 720p@60Hz, 1080i@50Hz, 1080i@60Hz, 1080p@50Hz, 1080p@60Hz ) TV Seitenverhältnis: Wählen Sie hier das gewünschte Seitenverhältnis für den HDMI Ausgang des Messgerätes.
- Seite 12 Helligkeit: Stellen Sie hier die Helligkeit des Displays mit den ◄► Tasten ein. Intensität: Stellen Sie hier die Intensität des Displays mit den ◄► Tasten ein. Kontrast: Stellen Sie hier den Kontrast des Displays mit den ◄► Tasten ein. Hier können Sie das Messgerät nach Eingabe des Passworts (Falls nicht geändert: 0000) auf die Werkseinstellung zurücksetzen.
- Seite 13 INFO: Voraussetzung zur Nutzung dieses Menüpunktes ist ein angeschlossenes USB Speichermedium! Hier haben Sie die Möglichkeit, gängige Medienformate auf ihrem Messgerät wiederzugeben. Zur Auswahl stehen Datei (Videos, Musik und Bilder), Video (nur Videos), Musik (nur Musik) und Bilder (nur Bilder) Nach Auswahl des jeweiligen Menüs mit „OK“, öffnet sich der Dateibrowser.
- Seite 14 Wenn Sie direkt am LNB messen, nutzen Sie bei Quattro LNBs den mit HL bezeichneten Ausgang. Bei Quad LNBs können Sie jeden Abgang nutzen. Wählen Sie zum Starten einer Suche “Antennen Setup” aus dem Menü. Als Satellit wählen Sie Astra 1. Der LNB Frequenz muss auf “Universal1(97580/10600)”...
- Seite 15 Übertragungsstandards DVB-S/S2, MPEG-2, MPEG-4 Antenneneingang / Demodulation Anschluss F-Buchse Eingangsfrequenz 950 bis 2150 MHz Signalstärke -65 bis -25 dBm Schaltfrequenz 22KHz LNB Versorgung 13V/18V, max. 300mA Demodulator QPSK / (PSK Symbolrate 2~45 Mbps (SCPC/MCPC) LCD Display LCD Typ Auflösung 240(RGB)*320px Displaygröße (BxH) 37x49mm AV Ausgang...
- Seite 16 Es liegt ein Kurzschluss auf der angeschlossenen Leitung vor! Trennen Sie die Signalleitung umgehen vom Gerät um eine Beschädigung des Gerätes zu verhindern. Beseitigen Sie den Fehler auf der Leitung und starten Sie die Messung erneut Die LNB-Frequenz / TP Einstellungen sind nicht korrekt. Überprüfen Sie die Einstellungen unter dem Punkt "Antennen Setup".
