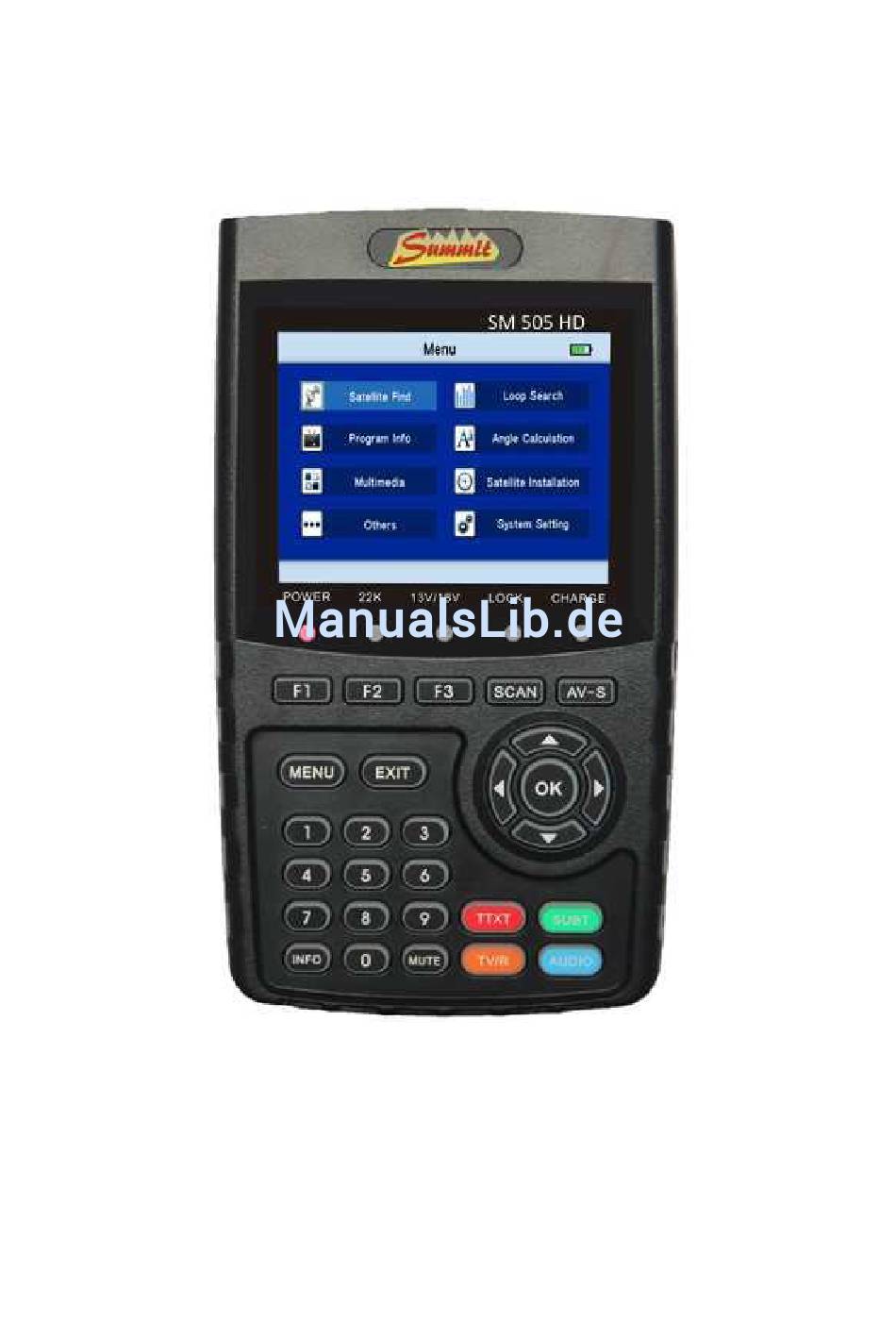

- Seite 1 Bedienungsanleitung ANTENNENMESSGERÄT SUMMIT SM 505 HD Digital Satellit Alle Inhalte dieser Bedienungsanleitung, insbesondere Fotos, Grafiken und Texte sind urheberrechtlich geschützt. Das Urheberrecht liegt bei Fa. Erwin Weiß GmbH...
-
Seite 2: Inhaltsverzeichnis
Inhalt Produktbeschreibung Frontansicht und Tasten Lieferumfang Einschalten Menüaufbau Satellitensuche LOOP Suche SAT-Installation Motor-Anlagen Unicable Automatischer Suchlauf Andere Funktionen Programmlisten Editor System Info Winkelrechner Multimedia (USB) Systemeinstellungen Tasten für direkten Funktionsaufruf (INFO) Technische Spezifikationen Wichtige Hinweise zur eingebauten Li-Ionen Batterie Wichtige Hinweise zu dieser Anleitung... -
Seite 3: Produktbeschreibung
Produktbeschreibung Das SUMMIT SM-505 HD ist ein ultraportables Messgerät zum Einrichten und Prüfen von digitalen Satellitenanlagen. Neben Standard(DVB-S)-Signalen verarbeitet es auch Transponder in HD(DVB-S2). Durch den eingebauten Lithium-Akku mit 3000mAh ist ein unabhängiger Betrieb von bis zu 4 Stunden (bei Vollladung) möglich. -
Seite 4: Frontansicht Und Tasten

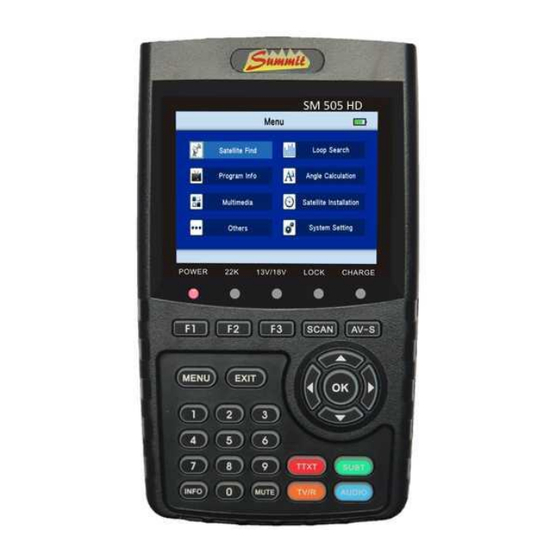

Frontansicht und Tasten... -
Seite 5: Verpackungsinhalt
Bezeichnung Funktion LNB-IN Anschluss für SAT-ZF / LNB (F-Buchse) AV OUT Ausgang für analoges Audio- und Video-Signal AV IN Eingang für analoges Audio- und Video-Signal USB-Buchse USB Anschluss Ladebuchse Anschluss für Netz- oder Autoladegerät POWER O / I Hauptschalter, Gerät ein/aus Lautsprecher Lautsprecher für Audio und Signaltöne Weiße LED... -
Seite 6: Einschalten
Einschalten Bringen Sie den Hauptschalter links an der Unterseite in Stellung „I“. Das Gerät startet mit dem letztgewählten Programm. Anmerkung: Wenn Sie eine Bildschirmeinblendung darüber informiert, dass die Gerätebatterie fast leer ist, schalten Sie das Messgerät baldmöglichst ab und laden es umgehend wieder auf. Vermeiden Sie Tiefentladung, denn diese beeinflusst die Lebensdauer des Akkus negativ. -
Seite 7: Satellitensuche
Satellitensuche (DVB-S / DVB-S2) Wählen Sie „Satellit finden“ und drücken „OK“ Dadurch gelangen Sie ins Menü der Programmsuche auf Seite 1. Satellit Wählen Sie mit ◄►den gewünschten Satelliten aus. Lokal Frequenz Dient zur Festlegung der LOF des LNBs. Bei Verwendung von Standard-Universal- LNBs ist der Wert 9750MHz / 10600 MHz. - Seite 8 Beep Ton: Das Einschalten dieser Funktion bewirkt, dass beim Aufruf einer Suchfunktion ein Signalton ertönt, wenn das Sendersignal gefunden wurde. Die Tonhöhe verändert sich mit dem Signalpegel. DiSEqC Modus Wählt das gewünschte Steuerprotokoll aus: DiSEqC 1.0, 1.1 oder „Aus“ Seite 2 DiSEqC 1.0 Ordnet diesem Satelliten eine DiSEqC 1.0-Adresse (LNB 1 –...
-
Seite 9: Loop Suche
Mit "Auto Scan" werden alle Transponder des gewählten Satelliten abgesucht, das Ergebnis entsprechend angezeigt und gespeichert. Weitere Suchfunktionen Die LOOP Suche ermöglicht es, gleichzeitig die Signalstärke von 8 Transpondern, auch unterschiedlicher Satelliten, zu überwachen. Drückt man in diesem Fenster die "OK" Taste, erscheint nebenstehende Auswahlmaske und man kann mittels ◄►▲▼... -
Seite 10: Sat-Installation
SAT-Installation Dieser Menüzweig beinhaltet alle Voreinstellungen, die zur individuellen Anpassung Ihres Messgerätes dienen. Hier können Satellitendaten verändert oder hinzugefügt, die jeweiligen Transponderdaten editiert oder neue hinzugefügt werden. Satelliten Einstellungen Unter dieser Rubrik können Sie die Grunddaten der vorhandenen Satelliten einsehen, bearbeiten oder löschen. Auch die Zuordnung der Satelliten zu den Parametern der Empfangsanlage geschieht hier. -
Seite 11: Unicable
Unicable Nach Auswahl von Unicable als LNB-Variante öffnet ein Druck auf "OK" das Fenster zur Eingabe der entsprechenden Parameter. Zur korrekten Einstellung sind umfangreiche Informationen über die angeschlossenen Anlage notwendig. Wichtiger Hinweis: Bei Unicable-Anlagen ist die korrekte Zuordnung von Transponder & Steuerkanal zum entsprechenden Receiver überaus wichtig. - Seite 12 Transponder- Manager Hier können Satelliten gelöscht oder neue Satelliten hinzu- gefügt werden. Auch ist es möglich, die Parameter der Transponder zu ändern und neue hinzuzufügen, wenn es durch Änderungen am Satelliten notwendig werden sollte. Ändern eines vorhandenen Satelliten Wählen Sie den zu ändernden Satelliten mit den ▲▼...
-
Seite 13: Andere Funktionen
Andere Funktionen Dieser Hauptmenüpunkt beinhaltet Folgendes: Der TV Kanal Editor und der Radio Editor ermöglichen es, die entsprechenden Programmlisten den eigenen Wünschen anzupassen. Das EPG zeigt zusätzliche Programminfos, sofern solche ausgestrahlt werden. Unter System Info sehen Sie wichtige Daten Ihres Messgerätes: Die Hardwareversion, die Softwareversion nebst Erstellungsdatum und die Seriennummer. -
Seite 14: Epg
Ihr Messgerät verfügt über die Möglichkeit, vom Programmanbieter gesendete EPG-Daten anzuzeigen. Rufen Sie EPG im Hauptmenü auf bestätigen Sie mit "OK". Wählen Sie mit ▲▼ein Programm aus der Liste. Sind EPG-Daten vorhanden, werden sie im rechten Fenster angezeigt. Mit den ▲▼ Tasten kann man das Programm wechseln, die Auswahl der Programmliste ( Alle oder nur ein Satellit ) erreicht man mit der BLAUEN Taste. -
Seite 15: Multimedia (Usb)
Multimedia (USB) Durch Anwählen des „Multimedia“-Symbols gelangt man in folgendes Menü. Der Multimedia-Player spielt: - Musik - Videos bestimmter Formate - Bilder Wählen Sie die gewünschte Funktion. Es erscheint der Verzeichnisbaum des angeschlossenen USB-Datenträgers. Mittels ROTER Taste lässt sich die Darstellung von Ordner- auf Detailansicht umstellen. -
Seite 16: Systemeinstellungen
Systemeinstellungen In den Systemeinstellungen werden die grundlegenden Betriebsparameter des Messgerätes eingestellt. Seite 1 Seite 2 Ländereinstellung: Passt das Messgerät an den Verwendungsort an. OSD Sprache: Stellt die Menüsprache ein. Verfügbar sind mehrere Sprachen TV Format: Schaltet das Bildformat um, verfügbare Werte sind: 16/9PS, 16/9LB, 3/4PS und 3/4LB. -
Seite 17: Tasten Für Direkten Funktionsaufruf (Info)
Vorgehensweise: - Datei herunterladen, ggf. entpacken und auf einen USB-Stick speichern. - Stick in den USB-Anschluss einstecken - Upgrade anwählen und mit "OK" bestätigen. - mit ▲▼Datei aussuchen und mit "OK" Update starten Warnung: Schalten Sie während des Updates KEINESFALLS das Gerät aus oder ziehen Sie den USB-Stick ab! Die Software Ihres Messgerätes könnte so schwer beschädigt werden, dass es nicht mehr startet! -
Seite 18: Technische Spezifikationen
Technische Spezifikationen Anschluss F-Buchse Frequenzbereich 950 ~ 2150 MHz Signalstärke -65dBµV ~ -25dBµV Antenneneingang LNB Versorgung 13/18V, 400mA Schaltfrequenz 22 kHz DiSEqC 1.0/1.1/1.2/USALS Modulation QPSK, 8PSK Demod.-Bereich 2 ~ 45 Mbps Demodulator Paketkompatibilität SCPC & MCPC Bauart TFT, durchscheinend Bildschirm Auflösung 480 x 272 (RGB) Wirksame Fläche... -
Seite 19: Wichtige Hinweise Zur Eingebauten Li-Ionen Batterie
Hinweise für den Umgang mit der eingebauten Batterie WARNUNG!!! In diesem SUMMIT Messgerät ist eine moderne Lithium-Ionen-Batterie eingebaut. Dieser Batterietyp ermöglicht Ihnen lange Betriebsdauer mit kurzen Ladeunterbrechungen, erfordert im Gegenzug aber einen pfleglichen Umgang. Bitte setzen Sie das Gerät keinen zu hohen Temperaturen oder Drücken aus. -
Seite 20: Wichtige Hinweise Zu Dieser Anleitung
Wichtige Hinweise zu dieser Anleitung: Eine gedruckte Bedienungsanleitung bezieht sich stets auf den bei deren Erstellung aktuellen Softwarestand! Die Software Ihres SUMMIT Antennenmessgerätes wird ständig weiterentwickelt. Deshalb ist es, je nach aufgespieltem Softwarestand, möglich, dass diese Anleitung von der tatsächlichen Bedienung abweicht.
