04/2020

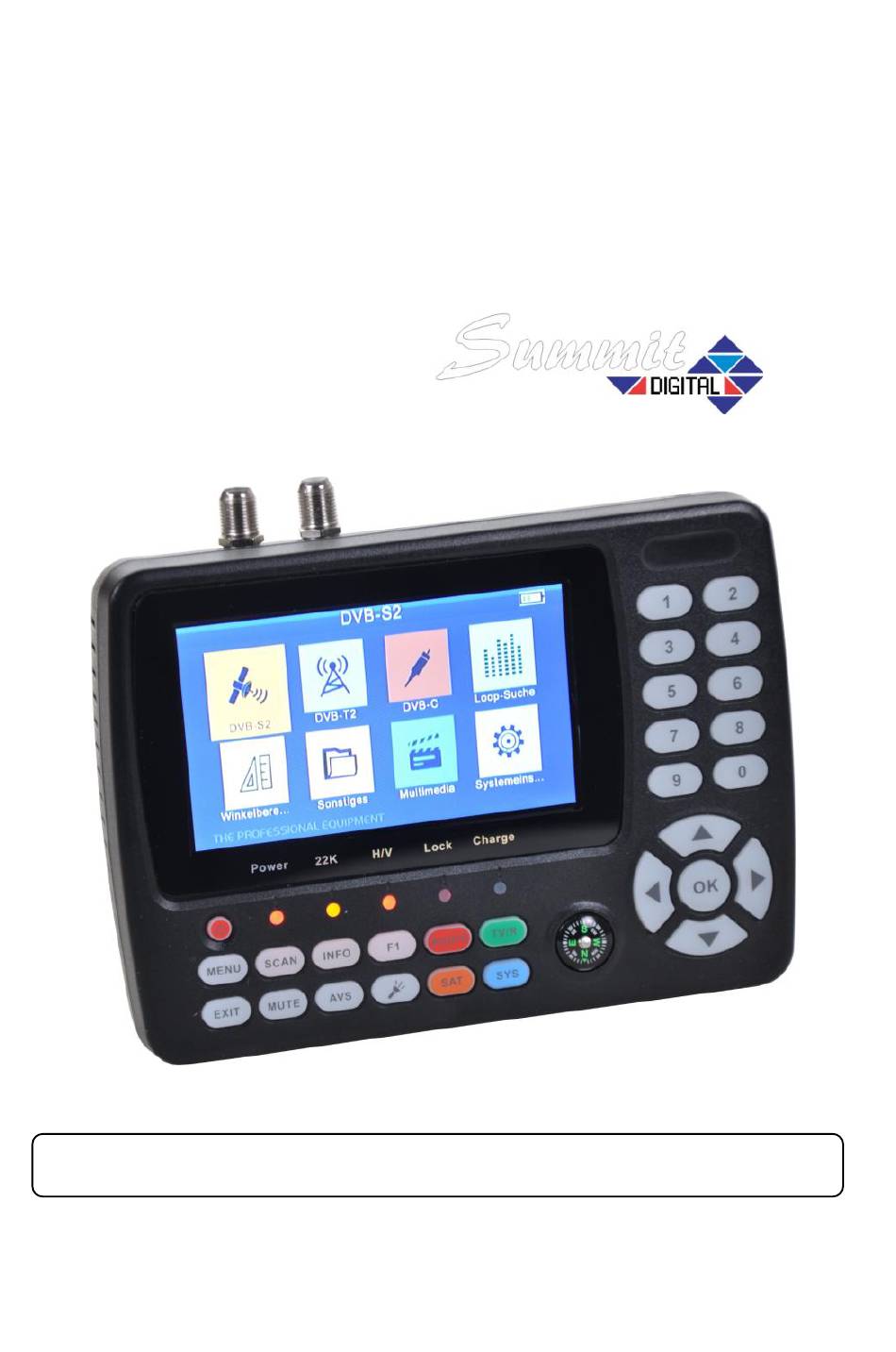

BEDIENUNGSANLEITUNG

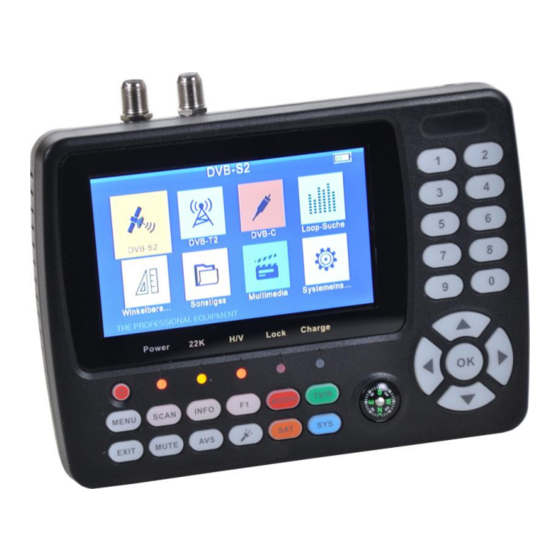

Summit SCT 845
DVB-S/S2
DVB-T/T2
DVB-C
IMPORTEUR: Erwin Weiß GmbH - Glashüttenweg 42 - 93437 Furth im Wald
info@iev-weiss.com - www.iev-weiss.com - Tel.: 09973 8417-0
Weitere Informationen, Fotos und Downloads auf www.summit-digital.de
Alle Inhalte dieser Bedienungsanleitung, insbesondere Fotos, Grafiken und Texte sind
urheberrechtlich geschützt. Das Urheberrecht liegt bei Fa. Erwin Weiß GmbH.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Summit SCT 845
Inhaltszusammenfassung für Summit SCT 845
- Seite 1 IMPORTEUR: Erwin Weiß GmbH - Glashüttenweg 42 - 93437 Furth im Wald info@iev-weiss.com - www.iev-weiss.com - Tel.: 09973 8417-0 Weitere Informationen, Fotos und Downloads auf www.summit-digital.de Alle Inhalte dieser Bedienungsanleitung, insbesondere Fotos, Grafiken und Texte sind urheberrechtlich geschützt. Das Urheberrecht liegt bei Fa. Erwin Weiß GmbH.
-
Seite 2: Inhaltsverzeichnis
INHALT 1. GRUNDLAGEN....................3 1.1 WICHTIGE SICHERHEITSHINWEISE..................3 1.2 LIEFERUMFANG..........................3 1.3 TASTENBELEGUNG UND ANSCHLÜSSE................4 2. FUNKTIONSUMFANG..................5 3. MENÜ UND EINSTELLUNGEN................. 6 3.1 DVB-S2............................6 3.2 DVB-T2............................9 3.3 DVB-C............................10 3.4 LOOP SUCHE..........................11 3.5 WINKELBERECHNUNG......................11 3.6 SONSTIGE EINSTELLUNGEN...................... -
Seite 3: Grundlagen
1. GRUNDLAGEN WICHTIGE SICHERHEITSHINWEISE Vielen Dank das Sie sich für ein Produkt von Summit entschieden haben. Bitte beachten Sie die folgenden Hinweise um eine sichere und bestimmungsgemäße Nutzung des Messgerätes zu gewährleisten. • Lesen Sie die Anleitung bevor Sie mit der Nutzung des Gerätes beginnen. -
Seite 4: Tastenbelegung Und Anschlüsse
1.3 TASTENBELEGUNG UND ANSCHLÜSSE BEZEICHNUNG FUNKTION Schaltet das Messgerät an/aus Power Betriebsanzeige 22kHz 22kHz Anzeige Vertikal /Horizontal Anzeige (H=rot=18V | V=grün=13V) LOCK Leuchtet wenn ein empfangbares Signal anliegt Charge Lade-LED Zeigt das Hauptmenü oder springt zurück zum vorigen MENU Menü wenn Sie sich in einem Untermenü befinden. EXIT Verlässt die aktuelle Einstellung und speichert SCAN... -
Seite 5: Funktionsumfang
BEZEICHNUNG FUNKTION 22 RF Anschluss zum Messen von DVB-S/S2 23 ANT Anschluss zum Messen von DVB-T/T2/C Anlagen 24 DC OUT 12V Ausgang für externe Geräte 25 HDMI HDMI Ausgang 26 AV OUT AV Ausgang 27 AV IN AV Eingang 28 LED Taschenlampe 29 USB USB Anschluss für Updates und Mediaplayer... -
Seite 6: Menü Und Einstellungen
MENÜ UND EINSTELLUNGEN Wenn das Signalkabel am Messgerät angeschlossen ist (Anschluss RF für DVB- S/S2, Anschluss ANT für DVB-T/T2 und DVB-C) können Sie mit der Taste das Hauptmenü des Messgerätes öffnen. • DVB-S2 • DVB-T2 • DVB-C • Loop Suche •... - Seite 7 3.1.4 TRANSPONDER Mit den Tasten öffnen Sie die Transponderliste. Mit wählen Sie den gewünschten Transponder. Mit bestätigen Sie Ihre Auswahl. 3.1.5 FREQUENZ Anzeige der Frequenz des gewählten Transponders. Manuelle Eingaben über die Nummerntasten sind möglich. (INFO: Jeder Satellit verfügt über eine gewisse Anzahl von Transpondern. Je nach benötigter Datenmenge der einzelnen Programme variiert die Anzahl der Programme pro Transponder.
- Seite 8 3.1.11 LNB-STROM Mit den Tasten können Sie hier die LNB Spannung an- und ausschalten. 3.1.12 BEEP-TON Der Signalton bei einem anliegenden empfangbaren Signal kann hier mit den Tasten ein- und ausgeschaltet werden. WICHTIG: Wird die Anlage an einem Quattro LNB eingemessen (zu erkennen daran das die Ausgänge mit HH [H High], HL [H Low], VH [V High] und VL [V Low] bezeichnet sind) so müssen Sie je nach gewähltem Transponder darauf achten am richtigen Anschluss zu messen! Frequenzen zwischen 10700 MHz und 11700 MHz...
-
Seite 9: Dvb-T2
3.2 DVB-T2 3.2.1 LAND Wählen Sie Ihr Land mit 3.2.2 KANAL-NR. Auswahl der Kanal-Nr mit 3.2.3 FREQUENZ Frequenz des unter 3.2.2. ausgewählten Kanals in kHz (z.B. Kanal 30 = 546 MHz = 546000 kHz) . Manuelle Eingaben sind über die Nummerntasten möglich. 3.2.4 BANDBREITE Wählen Sie hier die gewünschte Bandbreite mit . -
Seite 10: Dvb-C
• Suchen: Mit oder der roten Taste (AUDIO) starten Sie eine Sendersuche auf dem aktuell gewählten Transponder. Gefundene Sender können nach Bestätigung gespeichert werden. Autosuche: Mit der grünen Taste (TV/R) starten Sie einen Blindscan des kompletten Frequenzbereichs. Gefundene Sender können nach Bestätigung gespeichert werden. -
Seite 11: Loop Suche
3.4 LOOP SUCHE Hier kann die Signalstärke / Qualität von acht Transpondern / Kanälen gleichzeitig angezeigt werden. Die Umschaltung zwischen DVB-S2, DVB-T2 und DVB-C erfolgt mit der roten Taste (AUDIO). Treffen Sie anschließend Ihre Auswahl an Transpondern / Kanälen mit . -
Seite 12: Sonstige Einstellungen
3.6 SONSTIGE EINSTELLUNGEN • Kanal Manager • Satellitenliste • Transponderliste • Motoreinstellung • EPG 3.6.1 KANAL MANAGER • SAT (Umschaltung DVB-S/T/C) Drücken Sie um alle Programmlisten anzuzeigen. Wählen Sie die gewünschte Liste mit und bestätigen Sie mit Wählen Sie den gewünschten Kanal mit den Tasten. -
Seite 13: Satellitenliste
3.6.2 SATELLITENLISTE In dieser Übersicht werden Ihnen alle vorhandenen Satelliten angezeigt. Mit können diese ausgewählt und mit markiert werden. Drücken Sie die rote Taste um der Liste einen neuen Satelliten hinzuzufügen. Im folgenden Fenster können Sie die Daten des neuen Satelliten mit ändern und Werte über die Nummerntasten eingeben. -
Seite 14: Transponderliste
3.6.3 TRANSPONDERLISTE In dieser Übersicht werden Ihnen alle vorhandenen Transponder angezeigt. Mit können diese ausgewählt und mit markiert werden. Mit öffnen Sie die Satelliten Auswahlliste. Mit den Tasten wählen Sie den gewünschten Satelliten und bestätigen Ihre Auswahl mit Drücken Sie die rote Taste um der Liste einen neuen Transponder hinzuzufügen. -
Seite 15: Motoreinstellung
3.6.4 MOTOREINSTELLUNG Wählen Sie als Erstes den gewünschten Satelliten/Transponder mit Nun stehen Ihnen 5 Arten der Motorsteuerung zur Verfügung. • USALS Steuert den Motor anhand Ihrer Angaben von Längen- und Breitengrad unter dem Menüpunkt Winkelberechnung (3.5). • DiSEqC 1.2 Es können 64 Motorpositionen gespeichert werden. Schritt bewegen: Bewegt den Motor mit schrittweise nach West/Ost. -
Seite 16: Multimedia
3.7 MULTIMEDIA Schließen Sie einen USB Stick am Messgerät an. Wählen Sie nun als erstes mit das Dateiformat. Auswahlmöglichkeiten sind: Film, Musik und Foto. Unterstützt werden alle gängigen Formate der jeweiligen Kategorie. Nach getätigter Auswahl können Sie nun mit den Tasten zwischen den Dateien wählen. - Seite 17 • Systemschloss: Schalten Sie die Kindersicherung an bzw. aus (Kindersicherung) • PWR Einheit: Stellen Sie hier die gewünschte Einheit bei den Messungen ein. Zur Auswahl stehen: dBm/dBµV/dBmV. • Tastaturbeleuchtung: Schalten Sie hier die Tastaturbeleuchtung an/aus • Tastenton: Hier kann der Tastenton beim drücken einer Taste ein- bzw.
-
Seite 18: Tv Betrieb
Deshalb ist es, je nach Softwarestand des Messgerätes, möglich, dass diese Anleitung von der tatsächlichen Bedienung abweicht. Die aktuellste Software und die zugehörige Bedienungsanleitung finden Sie auf www.summit-digital.de ENTSORGUNGSHINWEIS Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß... -
Seite 19: Technische Daten
5. TECHNISCHE DATEN ÜBERTRAGUNGS STANDARDS DVB-S2/S, DVBT/T2, DVB-C DVB-S2/S EINGANG Anschluss Typ F-Buchse Eingangsfrequenz 950 to 2150 MHz Signalpegel 43,75 bis 83,75 dBµV Umschaltung 22KHz LNB Spannungsversorgung 13V/18V, I max 400mA Demodulations Typ QPSK,8PSK,16APSK Symbolrate 2<Rs<45Mband(SCPC/MCPC) DVB-T/T2/C EINGANG Anschluss Typ F-Buchse Eingangsfrequenz 48 - 862 MHz... - Seite 20 Auflösungsrate PAL-25 frame@720*576,NTSC-30 frame@720*480 Signalkompatibilität Unterstützt die Konvertierung verschiedener Videoformate Video Formate 4:3,16:9, Durch Pan & Scan (PS) und Letter Box (LB) Konvertierung Audio Dekompression MPEG-1 Layer I/II, MPEG-2 Layer I/II Audio Ausgang Stereo, Mono, R/L DATENANSCHLUSS Anschlusstyp Protokoll USB2.0 Interface Unterstützte Dateisysteme NTFS, FAT32, FAT16 Dateiformate (Mediaplayer)
-
Seite 21: Fehlerbehebung
FEHLERBEHEBUNG Problem Mögliche Ursache Was ist zu tun Netzschalter ist aus oder Einschalten, Netzteil Display geht nicht an Akku ist leer anschließen oder Akku laden Kein Ton kein Bild Ein Stecker ist in den Ziehen Sie den Stecker aus aber die Power LED AV IN Anschluss gesteckt, der AV IN Buchse. -
Seite 22: Messbeispiel (Astra 19,2°)
MESSBEISPIEL (ASTRA 19,2°) Wenn Sie direkt am LNB messen, nutzen Sie bei Quattro LNBs den mit HL bezeichneten Ausgang. Bei Quad LNBs und an Multischaltern können Sie jeden Abgang nutzen. Wählen Sie zum Starten einer Suche “DVB-S2” aus dem Menü. Als Satellit wählen Sie Astra 19,2°... -
Seite 23: Hinweise Zur Neuinstallation (Astra 19,2°)
HINWEISE ZUR NEUINSTALLATION (ASTRA 19,2°) Es ist empfehlenswert sich einen Installationsort auszusuchen der leicht zugänglich ist um im Fehlerfall gefahrlos an der Antenne arbeiten zu können. Dabei ist zu beachten das freie Sicht auf den Satelliten vorhanden ist. Die Orbitposition des Satelliten ist 19,2° Ost. Sie gucken also genau nach Süden und dann ein kleines Stück nach links. - Seite 24 Signalstärke (dBμV) am Endgerät: Minimum: 50 dBμV Empfang möglich. Störungen bei schlechtem Wetter wahrscheinlich. Optimal: 60 dBμV Optimaler Pegel für die meisten Endgeräte. Maximal: 75 dBμV Pegel über 60 dB können teilweise bereits zum Übersteuern empflindlicher Empfänger führen! MER (Modulationsfehlerrate) Gemäß...
