Anwendungsbeispiele
Verwendung der
Fensterfunktion zur
Anzeige von Signaldetails
62
Um einen bestimmten Signalteil zu überprüfen, ohne die Hauptanzeige zu
verändern, können Sie die Fensterfunktion (Zoom) einsetzen.

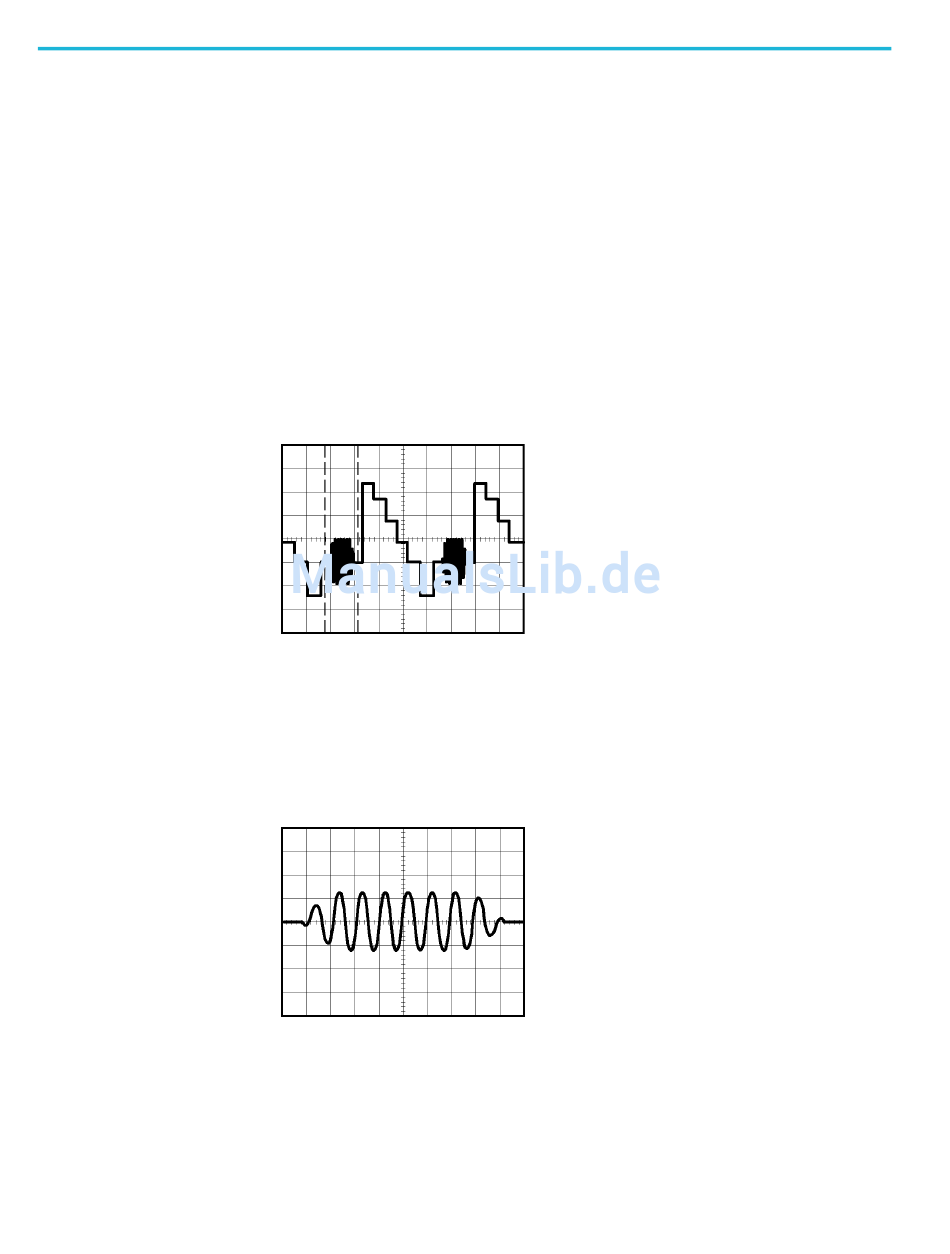

Wenn Sie den Farbburst im vorherigen Signal detaillierter sehen möchten, ohne
dabei die Hauptanzeige zu verändern, verfahren Sie wie folgt:
1. Drücken Sie die Taste Menü im Bereich „Horizontal", um das horizontale
Menü anzuzeigen, und wählen Sie die Option Hauptzeitbasis.
2. Drücken Sie die Optionstaste Zoombereich.
3. Drehen Sie den Knopf Skala im Bereich „Horizontal", und wählen Sie 500 ns
aus. Hierbei handelt es sich um die Sec/Div.-Einstellung der erweiterten
Ansicht.
4. Drehen Sie den Drehknopf Position im Bereich „Horizontal", um das Fenster
um den Bereich des Signals zu setzen, der vergrößert werden soll.
1. Drücken Sie die Optionstaste Dehnen, um den vergrößerten Teil des Signals
anzuzeigen.
2. Drehen Sie den Drehknopf Skala im Bereich „Horizontal", um die Anzeige
des vergrößerten Signals zu optimieren.
Um zwischen der Haupt- und Fensteransicht zu wechseln, drücken Sie im Menü
Horizontal die Optionstaste Hauptzeitbasis oder Dehnen.
Benutzerhandbuch des Digitaloszilloskops der TPS2000B Serie
