Tastkopfsicherheit
Benutzerhandbuch des Digitaloszilloskops der TPS2000B Serie
Überprüfen und beachten Sie ggf. vor dem Einsatz von Tastköpfen die
Tastkopfnennwerte.

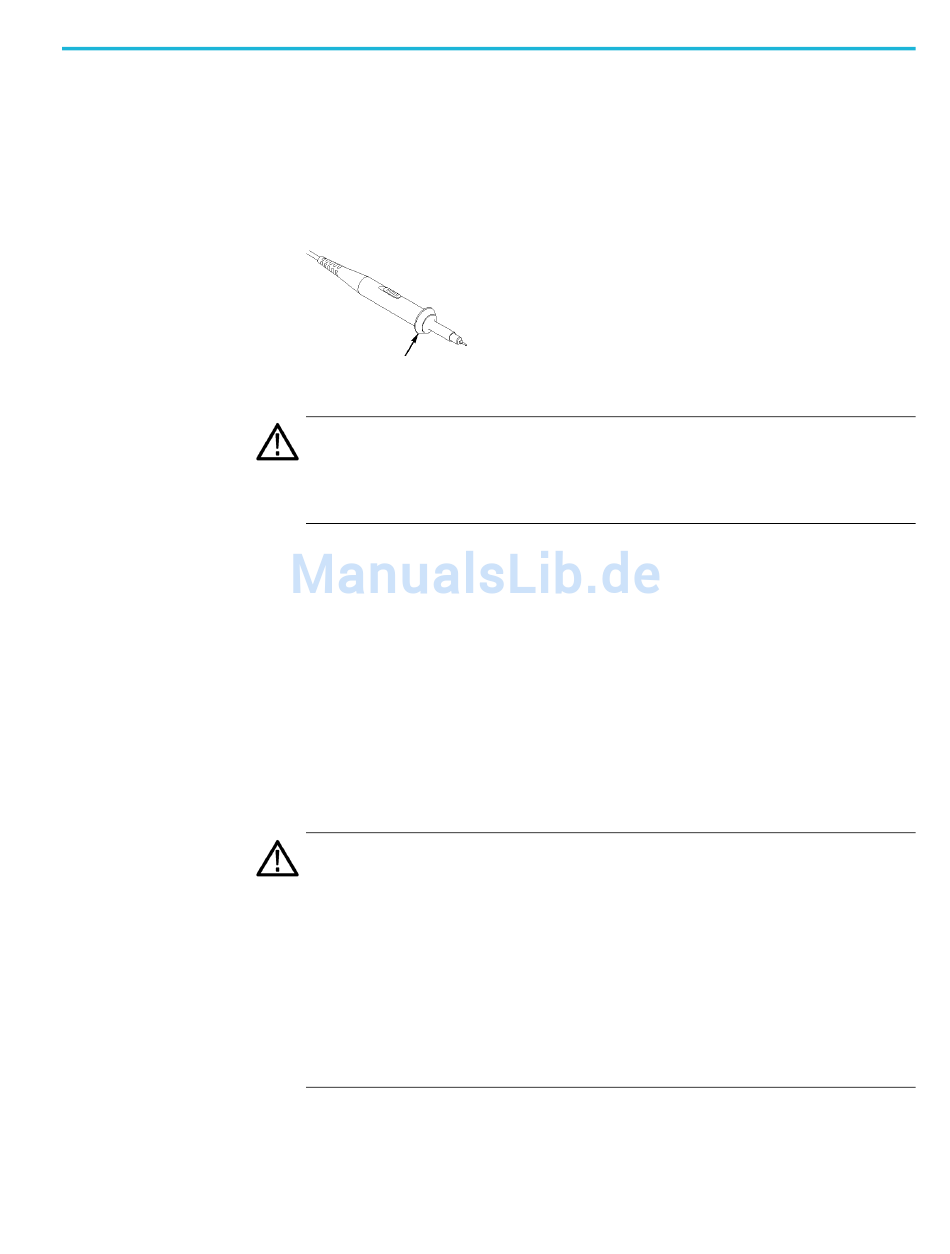

Ein Schutz um das Tastkopfgehäuse herum schützt vor Stromschlag.
Fingerschutzmanschette
WARNUNG.
Um einen Stromschlag bei der Verwendung des Tastkopfs zu
vermeiden, halten Sie das Gerät immer am Tastkopfgehäuseschutz.
Um einen Stromschlag bei der Verwendung des Tastkopfs zu vermeiden, berühren
Sie keine Metallteile des Tastkopfs, wenn der Tastkopf in Betrieb ist.
Schließen Sie den Tastkopf an das Oszilloskop und die Erdungsklemme an die
Erdung an, bevor Sie Messungen vornehmen.
Jeder Tastkopf und jedes Kabel zum Anlegen von mehr als 30 VAC
(42 V Spitze-Spitze) an den BNC-Eingang des Oszilloskops muss für den
entsprechenden Spannungswert vom Fremdanbieter zertifiziert sein. Der
Tastkopf-Referenzleiter bzw. das Kabel muss für eine potenzialfreie Spannung
von 600 V
CAT II ausgelegt sein.
eff
In diesem Handbuch finden Sie Informationen zu isolierten Kanälen,
potenzialfreien Messungen und Hochspannungen. (Siehe Seite 3, Durchführen
von potenzialfreien Messungen.)
WARNUNG.
Der Referenzleiter der Tastköpfe TPP0101 und TPP0201 darf
nicht an eine potenzialfreie Spannung von > 30 V
Sie den Tastkopf P5120 (potenzialfrei bis zu 600 V
CAT III) oder einen ähnlich ausgelegten, passiven Hochspannungstastkopf
(nicht den massereferenzierten Tastkopf P5100) oder einen geeigneten
Hochspannungs-Differentialtastkopf, wenn mit dem Referenzleiter potenzialfreie
Messungen über 30 V
vorgenommen werden (abhängig von den Spezifikationen
eff
des Hochspannungstastkopfs).
Um einen Stromschlag bei der Verwendung von Tastköpfen mit nicht isolierten
Metallteilen zu vermeiden, schließen Sie die Referenzleitung nicht an Spannungen
über 30 V
an.
eff
Erste Schritte
eff
gelegt werden. Verwenden
eff
CAT II oder 300 V
eff
eff
11
