Bedienungsgrundlagen
Eingangsstecker
26
Einzelfolge. Das Oszilloskop erfasst ein einzelnes Signal und hält dann an.
Run/Stop (Ausführen/Anhalten). Das Oszilloskop erfasst Signaldaten
kontinuierlich oder hält die Erfassung an.
Drucken.
Startet Druckvorgänge über den Centronics- bzw. den
RS-232-Anschluss oder führt die Funktion „Speichern" für den entnehmbaren
Massenspeicher aus.
Speichern. Eine LED gibt an, wenn die Taste „Drucken"
dass Daten auf der CompactFlash-Karte gespeichert werden.

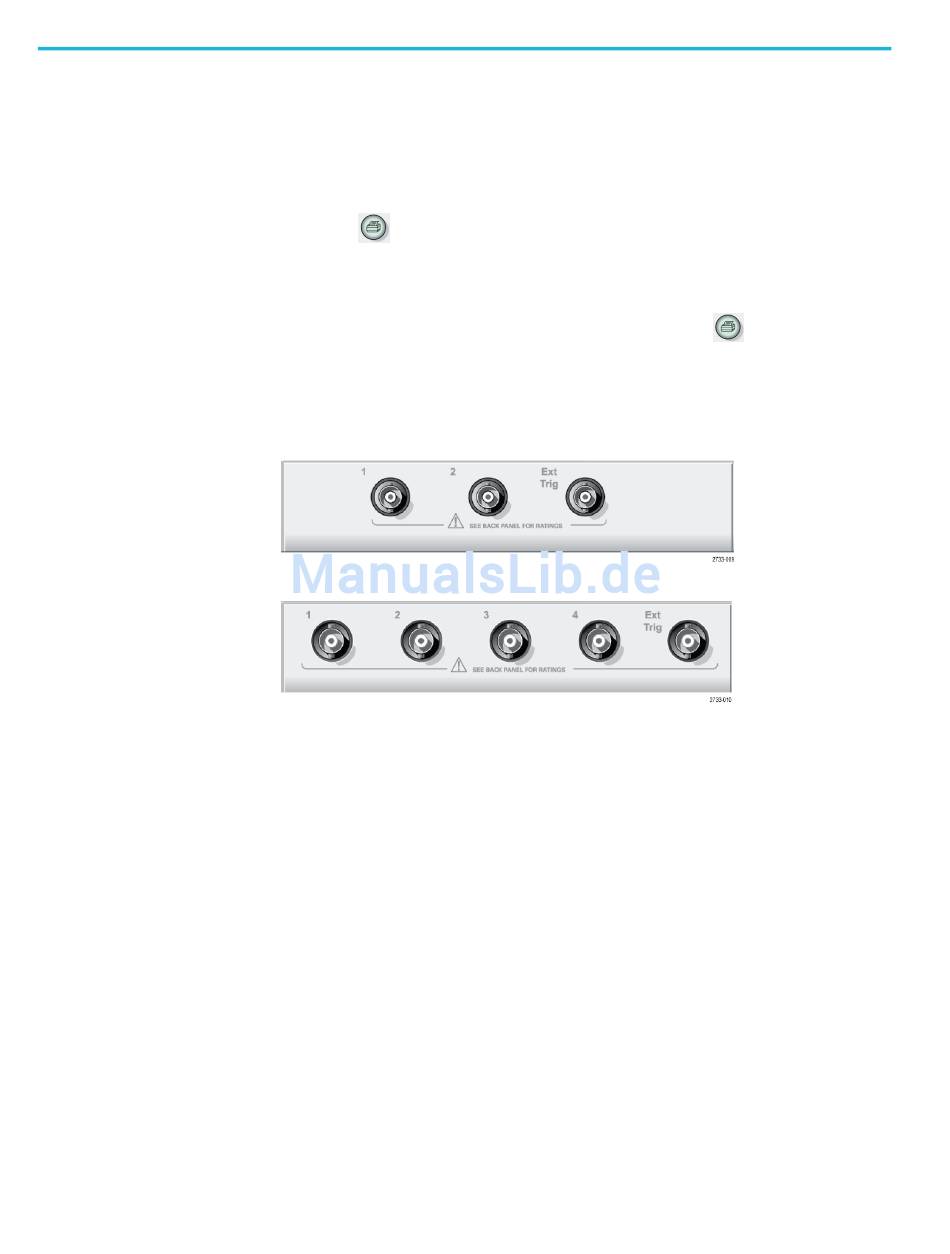

2-Kanal-Modell
4-Kanal-Modell
1, 2, 3 & 4. Eingangsstecker für die Signalanzeige.
Ext Trig. Eingangsstecker für eine externe Triggerquelle. Verwenden Sie das
Menü „Trigger", um die Triggerquelle „Ext." oder „Ext/5" auszuwählen. Drücken
und halten Sie die Taste Trig View (Trig.-Anzeige), um feststellen, wie sich die
Triggereinstellungen, z. B. bei Triggerkopplung, auf das Triggersignal auswirken.
Benutzerhandbuch des Digitaloszilloskops der TPS2000B Serie
so konfiguriert ist,
