Bedienungsgrundlagen
Meldungsbereich
18

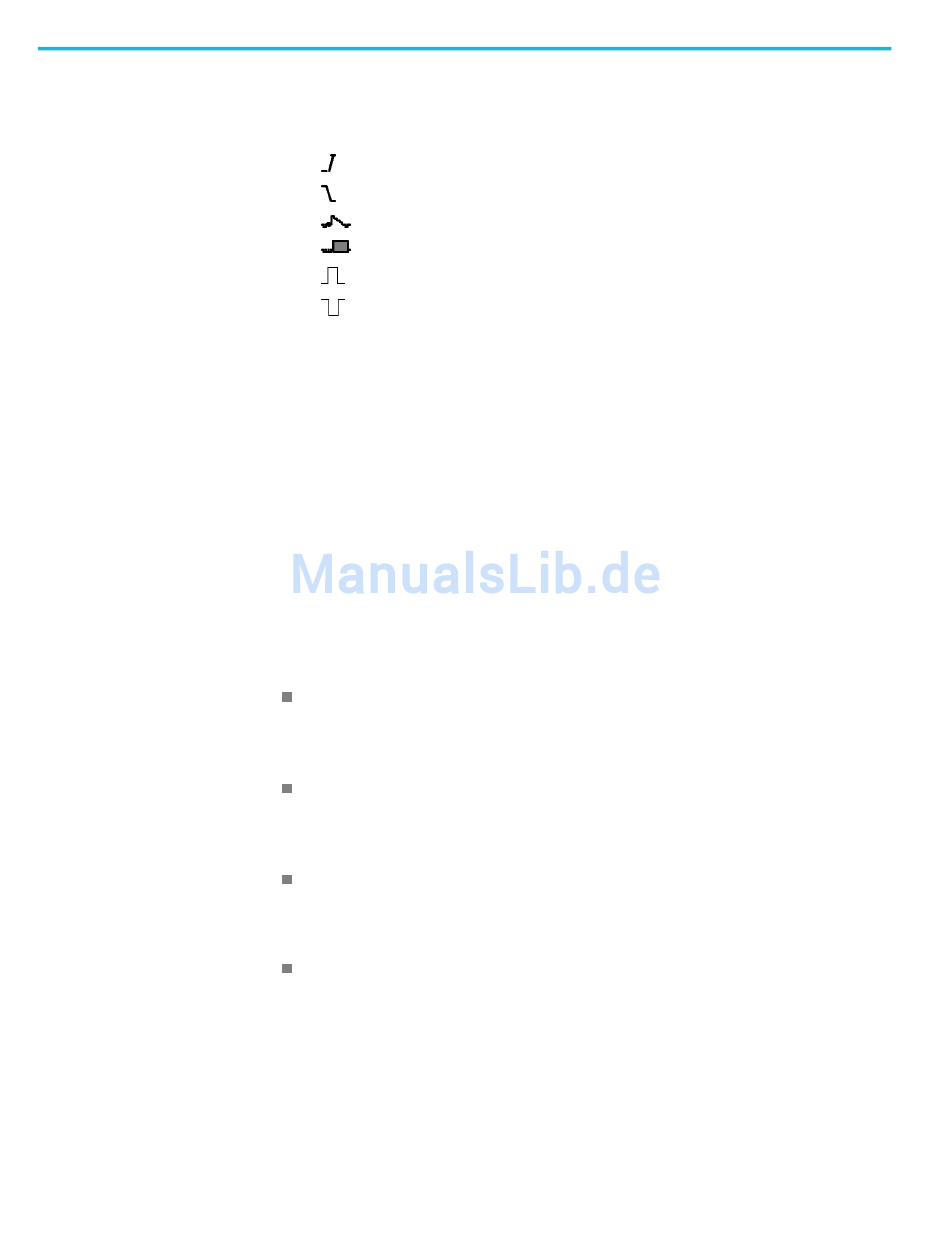

13. Das Symbol steht für die jeweils ausgewählte Triggerart:
Flankentrigger auf der steigenden Flanke.
Flankentrigger auf der fallenden Flanke.
Videotrigger auf der Zeilensynchronisation.
Videotrigger auf der Halbbildsynchronisation.
Impulsbreiten-Trigger, positive Polarität.
Impulsbreiten-Trigger, negative Polarität.
14. Die Anzeige zeigt den Flankentriggerpegel oder den
Impulsbreiten-Triggerpegel an.
15. Im Anzeigebereich erscheinen Meldungen, die Ihnen weiterhelfen sollen.
Manche werden allerdings nur drei Sekunden lang angezeigt.
Wenn Sie ein gespeichertes Signal abrufen, werden Informationen zum
Referenzsignal angezeigt, z. B. RefA 1,00 V 500 ms.
16. In der Anzeige werden Datum und Uhrzeit angezeigt.
17. Anzeige zeigt die Triggerfrequenz an.
Am unteren Rand des Bildschirms des Oszilloskops befindet sich ein
Meldungsbereich (siehe Listenpunkt 15 im vorherigen Abschnitt), in dem
folgende hilfreiche Informationen ausgegeben werden:
Anweisungen zum Aufrufen eines anderen Menüs, z. B. durch Drücken der
Taste Trig Menu (Trig.-Menü):
TRIGGER HOLDOFF im HORIZONTAL MENU
Vorschläge, was Sie als Nächstes tun könnten, z. B. beim Drücken der Taste
Messung:
Zum Ändern der Messung Bildschirmtaste drücken
Informationen zu den vom Oszilloskop durchgeführten Aktionen, z. B. beim
Drücken der Taste Grundeinstellung:
Grundeinstellung abgerufen
Informationen zum Signal, z. B. beim Drücken der Taste Auto-Setup:
Rechtecksignal oder Impuls erkannt auf CH1
Benutzerhandbuch des Digitaloszilloskops der TPS2000B Serie
