Math-FFT
Anzeige des FFT-Spektrums
Math-FFT-Option
Quelle
Fenster
FFT-Zoom
1
Nur bei 4-Kanal-Oszilloskopen verfügbar.
68
Drücken Sie die Taste Math., um das Menü „Math." anzuzeigen. Wählen Sie den
Quellkanal, Fensteralgorithmus und FFT-Zoomfaktor aus den Optionen aus. Es
kann jeweils nur ein einziges FFT-Spektrum angezeigt werden.
Einstellungen
Kanal 1, 2, 3
1
, 4
1
Hanning, Flattop, Rectangular
X1, X2, X5, X10

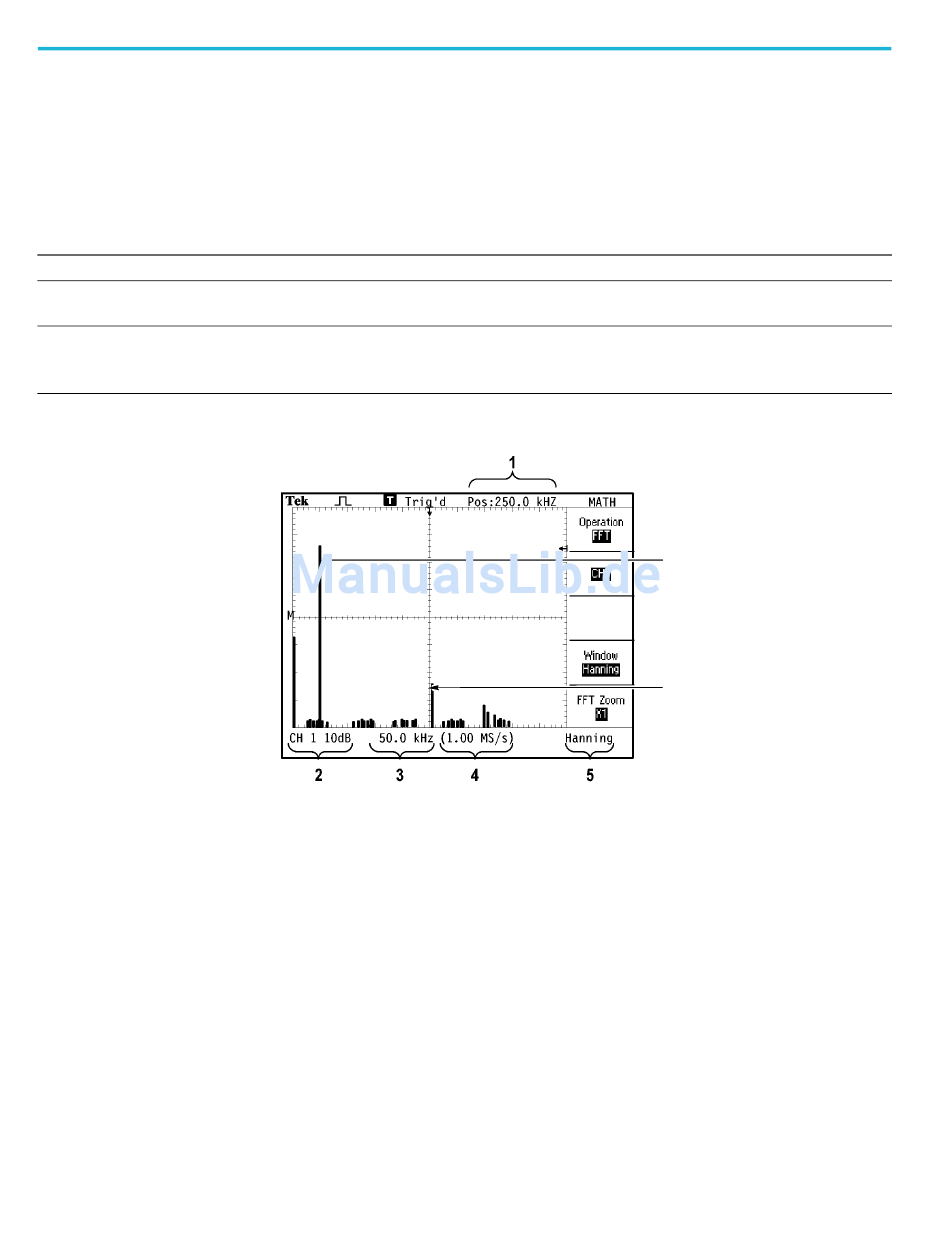

1. Frequenz auf der mittleren Rasterlinie
2. Vertikalskala in dB pro Skalenteil (0 dB = 1 V
3. Horizontalskala in Frequenz pro Skalenteil.
4. Abtastrate in Anzahl der Abtastwerte pro Sekunde.
5. FFT-Fenstertyp
Benutzerhandbuch des Digitaloszilloskops der TPS2000B Serie
Anmerkung
Zur Auswahl des als FFT-Quelle verwendeten Kanals
Wählt den FFT-Fenstertype aus;(Siehe Seite 69, Auswahl
eines FFT-Fensters.)
Ändert die horizontale Vergrößerung der FFT-Anzeige;
(Siehe Seite 72, Vergrößern und Messen eines
FFT-Spektrums.)
).
eff
Grundfrequenzanteil
Frequenzanteil
