ACHTUNG
(siehe Kapitel „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")

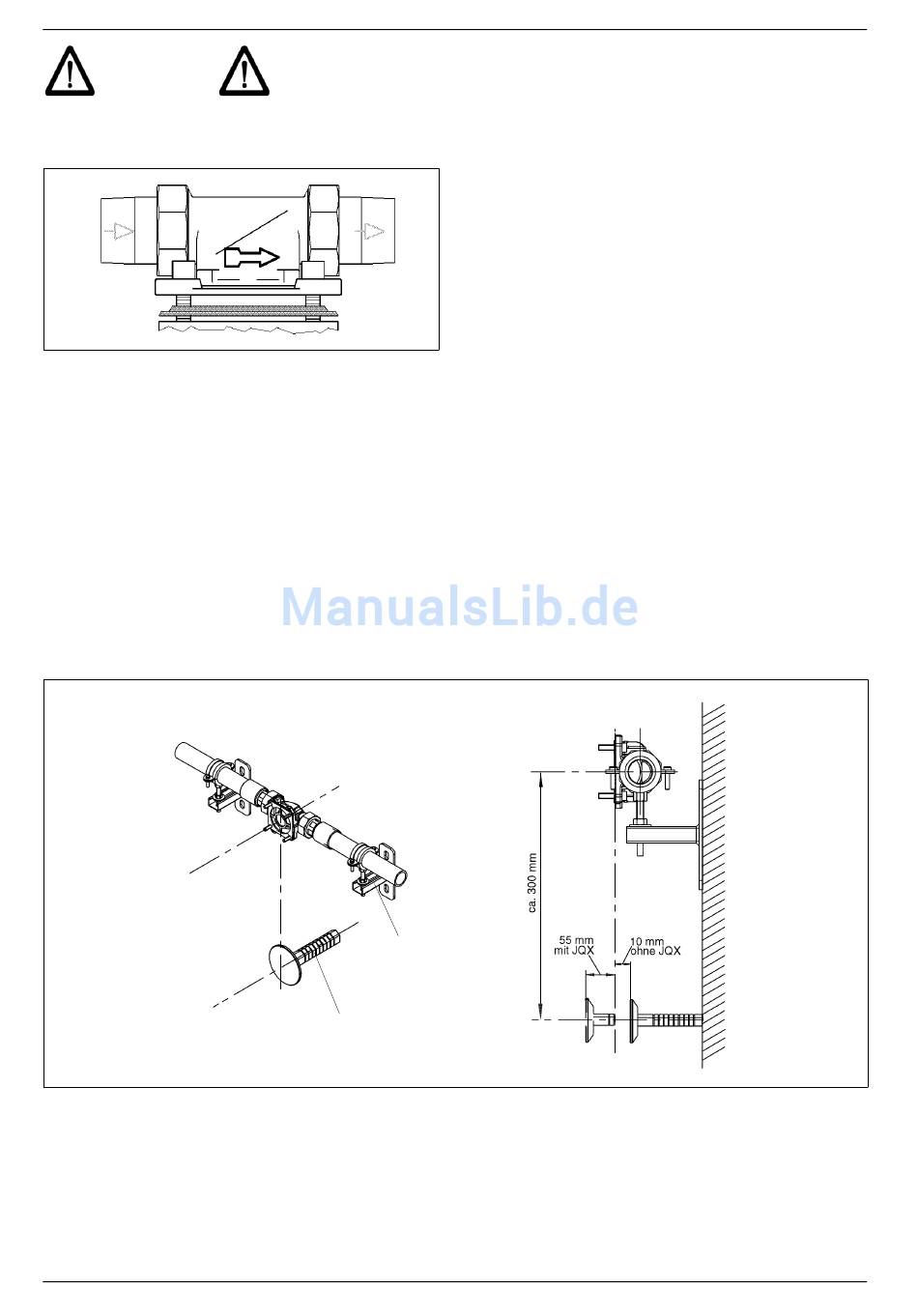

Abb. 4: Einbaudrehflansch
Bei der Montage des Einbaudrehflansches
ist wie folgt vorzugehen:
– Absperrventil für den Wasserzulauf
schließen.
4.3 Montage der Wandabstützungs-
komponenten
Abb. 5: Wandabstützungskomponenten
Die Wandabstützung sorgt für eine sichere Abstützung des Geräts und verhindert so eine
Drehbewegung des Geräts um die Rohrleitung. Die Montage der Wandabstützung (Best.-Nr.
2201227) wird in der zugehörigen Montageanleitung näher beschrieben.
Das Konsolen-Set (Best.-Nr. 2201231) dient vornehmlich zur Entlastung und Fixierung der
Rohrleitung.
10
Installation
Konsolen-Set
Wandabstützung
JUDO i-soft safe
– Absperrventil nach Montage des Einbau-
drehflansches wieder öffnen und die
Wasserrohrleitung spülen.
– Absperrventil
schließen.
Die Flanschfläche des Einbaudrehflansches
muss senkrecht stehen! Der Einbaudreh-
flansch muss so montiert werden, dass
keine mechanischen
auftreten! Ansonsten kann es zu einer
mechanischen Beschädigung des Einbau-
drehflansches kommen. Daraus können
größere Wasserschäden resultieren.
Beim Einbau ist deshalb darauf zu achten,
dass keine großen Kräfte auf Rohrleitung,
Einbaudrehflansch und Wasserenthärtungs-
anlage einwirken.
anschließend wieder
Verspannungen
