„G" geräteseitiger Flansch

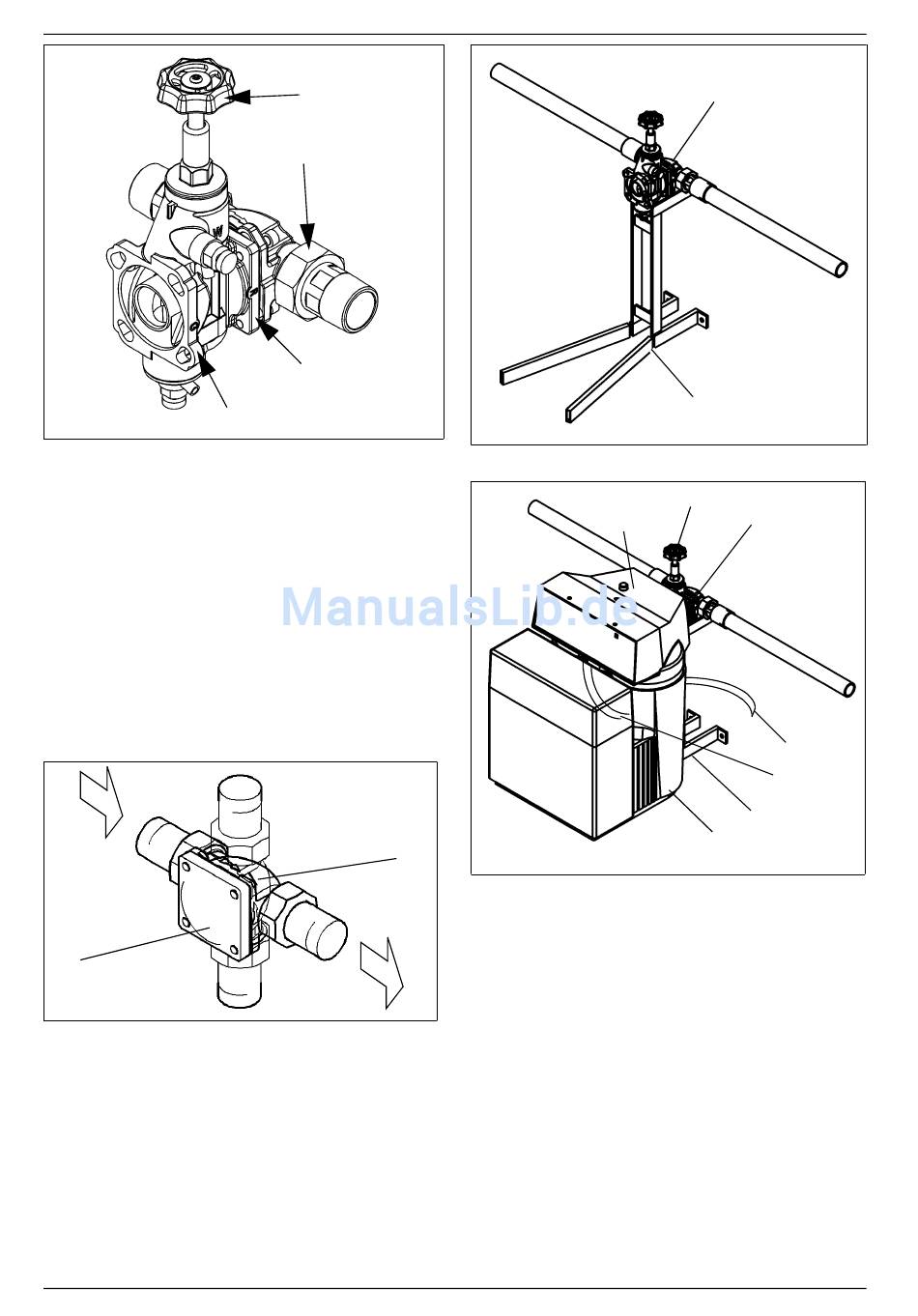

Abb. 4: Umgehungsventil

4.1.6 Montage der Wandhalterung

(Zubehör)
Die Wandhalterung (5) mittig, direkt unter
dem Einbaudrehflansch (2) anliegend posi-
tionieren und montieren. Somit wird der Ein-
baudrehflansch von der Wandhalterung ab-
gestützt. Gleichzeitig steht die komplette
Wasserenthärtungsanlage (max. 50 kg) auf
der Wandhalterung.
4
Abb. 5: Einbaudrehflansch
Installation
Handrad
Einbaudrehflansch
„R" rohrseitiger
Flansch
2
JUDO BIOQUELL-MINI
Abb. 6: Wandhalterung (ähnliche Abbildung)
8
Abb. 7: Wandhalterung (ähnliche Abbildung)
1 Wasserenthärtungsanlage
2 Einbaudrehflansch
3 Umgehungsventil
4 Montagedeckel
5 Wandhalterung
6 Spülschlauch
7 Sicherheitsüberlaufschlauch
8 Abdeckhaube
2
5
3
2
7
6
5
1
11
