4.3
Montage der Wandabstützungskomponenten

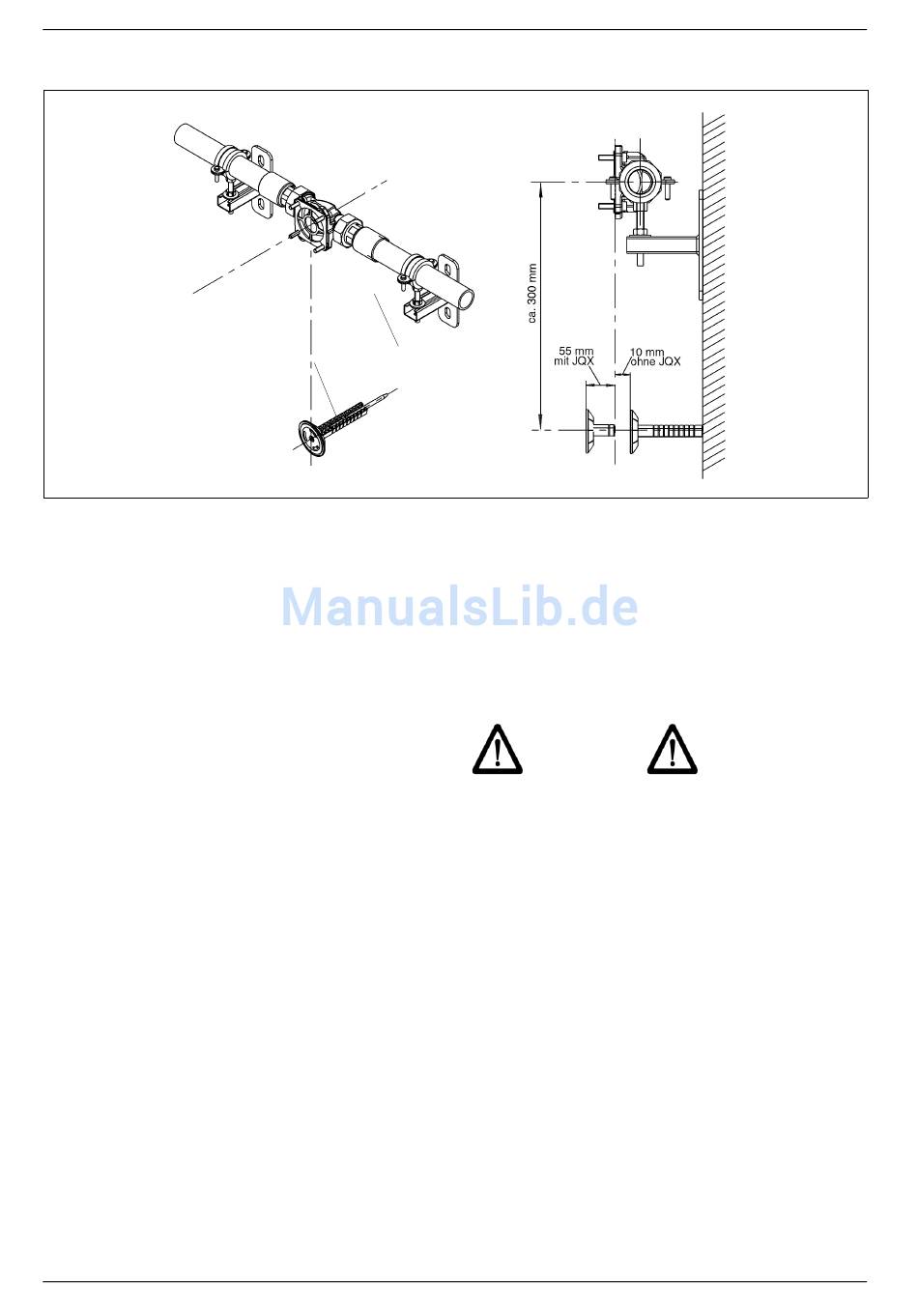

Abb. 5:
Wandabstützungskomponenten
Die Wandabstützung sorgt für eine sichere Abstützung des Geräts und verhindert so eine
Drehbewegung des Geräts um die Rohrleitung. Die Montage der Wandabstützung (Best.-
Nr. 2201227) wird in der zugehörigen Montageanleitung näher beschrieben.
Das Konsolen-Set (Best.-Nr. 2201231) dient vornehmlich zur Entlastung und Fixierung der
Rohrleitung.
4.4
Montage der Wasser-
enthärtungsanlage ohne Um-
gehungsventil
– Zunächst die Rohrleitung mit dem neu
installierten
Einbaudrehflansch
spülen. Der Einbaudrehflansch ist noch
durch den schwarzen Montagedeckel
verschlossen.
– Anschließend das Wasser wieder ab-
sperren (am Haupthahn bzw. Absperr-
ventil) und den Montagedeckel des Ein-
baudrehflanschs entfernen.
Der
Anschlussflansch
enthärtungsanlage ist durch eine weiße
Schutzscheibe abgedeckt. Diese Schutz-
scheibe ist durch vier Zylinderschrauben
M6x130 befestigt.
12
Installation
Konsolen-Set
Wandabstützung
JQE
der
Wasser-
JUDO i-soft plus
ACHTUNG
Nach dem Entfernen der weißen Schutz-
scheibe nicht in den Geräteanschluss-
flansch greifen (Quetschgefahr).
– Alle vier Zylinderschrauben M6x130 lö-
sen, jedoch nicht herausschrauben
(Bajonettverschluss)!
– Die weiße Schutzscheibe entfernen.
Die Profilierung der Profilflanschdichtung
muss zum Einbaudrehflansch zeigen (siehe
Abb. 6). Wird dies nicht beachtet, kann es
zu Undichtheiten und zum Austreten von
Wasser kommen. Dabei können Wasser-
