ventil) und den Montagedeckel des
Einbaudrehflansches entfernen.
– Das Umgehungsventil auf der mit dem
eingegossenen Buchstaben „R" (Rohr)
gekennzeichneten Flanschseite mit dem
Einbaudrehflansch durch Einrasten des
Bajonetts verbinden (siehe Abb. 8).
– Die vier Zylinderschrauben M6x25 fest
anziehen.
Das Anziehmoment (ca. 4 Nm) so
wählen, dass die Dichtung schließt!
Das Handrad des Umgehungsventils kann
beliebig nach oben oder auch seitlich stehen.
Der Einbau sollte so erfolgen, dass nach
den örtlichen Gegebenheiten das Handrad
gut zugänglich ist.
geräteseitiger Flansch („G")

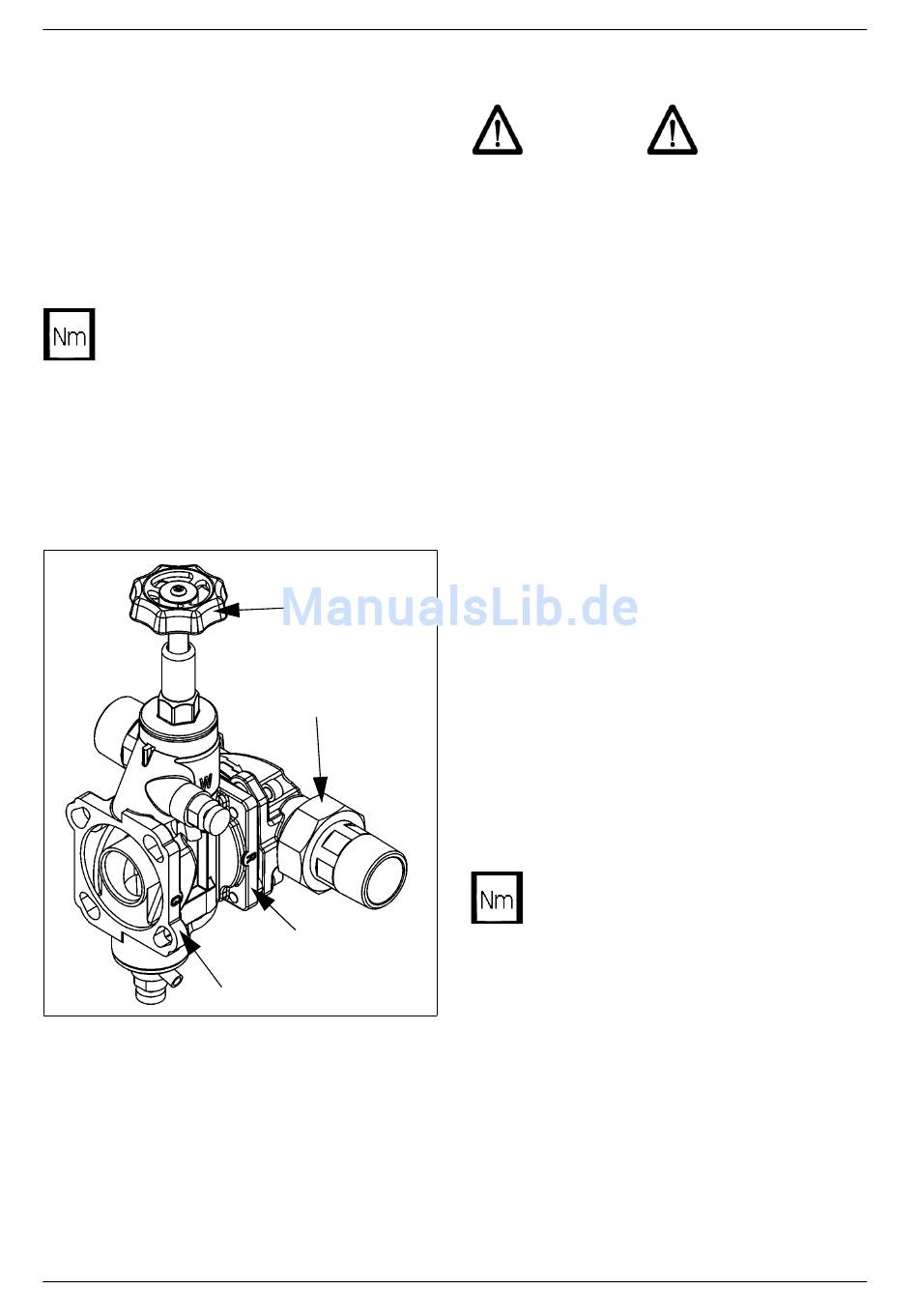

Abb. 8: Umgehungsventil (JQX)
4.6 Montage der Wasserenthär-
tungsanlage an das vormon-
tierte Umgehungsventil
Der Anschlussflansch der Wasserenthär-
tungsanlage ist durch eine weiße Schutz-
scheibe abgedeckt. Diese Schutzscheibe ist
12
Installation
Handrad
Einbaudrehflansch
rohrseitiger
Flansch („R")
JUDO i-soft safe
durch vier Zylinderschrauben M6x130 be-
festigt.
ACHTUNG
Nach dem Entfernen der weißen Schutz-
scheibe nicht in den Geräteanschluss-
flansch greifen (Quetschgefahr)!
– Alle vier Zylinderschrauben M6x130
lösen, jedoch nicht herausschrauben
(Bajonettverschluss)!
– Die weiße Schutzscheibe entfernen.
Das Profil der Profilflanschdichtung muss
zum Umgehungsventil zeigen. Wird dies
nicht beachtet, kann es zu Undichtheiten
und zum Austreten von Wasser kommen.
Dabei können Wasserschäden an Haus und
Einrichtungen entstehen.
– Die Wasserenthärtungsanlage anheben
und ca. 30° gegen den Uhrzeigersinn
schwenken.
– Die Wasserenthärtungsanlage so an den
mit „G" gekennzeichneten Flansch des
Umgehungsventils ansetzen, dass die
Schraubenköpfe durch die Bajonettboh-
rungen hindurchgehen (siehe Abb. 7 I).
– Die Wasserenthärtungsanlage ca. 30°
im Uhrzeigersinn zurückschwenken.
– Die vier Zylinderschrauben M6x130 fest
anziehen (siehe Abb. 7 II).
Das Anziehmoment (ca. 4 Nm) so
wählen, dass die Dichtung schließt
und die Wasserenthärtungsanlage
nicht beschädigt bzw. verspannt wird!
Nach der Montage der Wasserenthärtungs-
anlage die Wandabstützung so weit heraus-
schrauben, bis sie an der Verkleidung des
Wasserenthärters anliegt und das Gerät
senkrecht zur Wand hängt.
