4.4 Montage der
Wasserenthärtungsanlage
ohne Umgehungsventil
– Zunächst die Rohrleitung mit dem neu
installierten Einbaudrehflansch
spülen. Der Einbaudrehflansch ist noch
durch den schwarzen Montagedeckel
verschlossen.
– Anschließend das Wasser wieder ab-
sperren (am Haupthahn bzw. Absperr-
ventil) und den Montagedeckel des
Einbaudrehflansches entfernen.
Der Anschlussflansch der Wasserenthär-
tungsanlage ist durch eine weiße Schutz-
scheibe abgedeckt. Diese Schutzscheibe ist
durch vier Zylinderschrauben M6x130 be-
festigt.
ACHTUNG
Nach dem Entfernen der weißen Schutz-
scheibe nicht in den Geräteanschluss-
flansch greifen (Quetschgefahr).
– Alle vier Zylinderschrauben M6x130 lö-
sen, jedoch
(Bajonettverschluss)!
– Die weiße Schutzscheibe entfernen.
Das Profil der Profilflanschdichtung muss
zum Einbaudrehflansch
Abb. 6). Wird dies nicht beachtet, kann es
zu Undichtheiten und zum Austreten von
Wasser kommen. Dabei können Wasser-
schäden an Haus und Einrichtungen entste-
hen.
Profilflanschdichtung

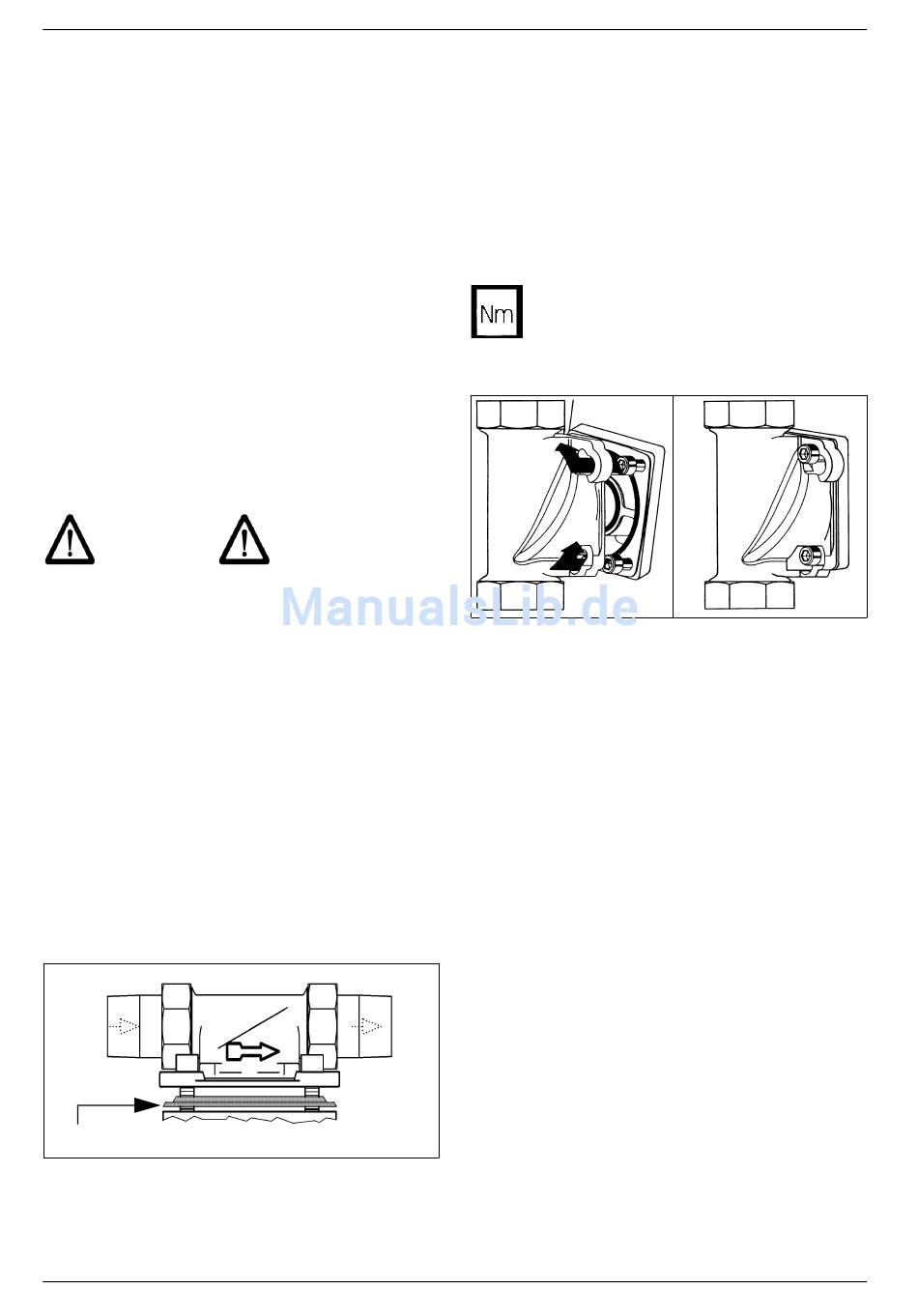

Abb. 6: Einbaudrehflansch
– Die Wasserenthärtungsanlage anheben
und ca. 30°
schwenken.
nicht herausschrauben
zeigen (siehe
gegen Uhrzeigersinn
JUDO i-soft safe
Installation
– An den Einbaudrehflansch so ansetzen,
dass die Schraubenköpfe durch die
Bajonettbohrungen
(siehe Abb. 7 I).
– Die Wasserenthärtungsanlage ca. 30°
JQE
im Uhrzeigersinn zurück schwenken.
– Die vier Zylinderschrauben M6x130 fest
anziehen (siehe Abb. 7 II).
Das Anziehmoment (ca. 4 Nm) so
wählen, dass die Dichtung schließt
und die Wasserenthärtungsanlage
nicht beschädigt bzw. verspannt wird!
Abb. 7: Einbaudrehflansch mit Bajonett
Nach der Montage der Wasserenthärtungs-
anlage die Wandabstützung so weit heraus-
schrauben, bis sie an der Verkleidung des
Wasserenthärters anliegt und das Gerät
senkrecht zur Wand hängt.
4.5 Montage des
Umgehungsventils (Zubehör)
Durch den Einsatz eines Umgehungsventils
zwischen Einbaudrehflansch und Wasser-
enthärtungsanlage ist auch bei eventuellen
Wartungsarbeiten an der Anlage eine konti-
nuierliche Entnahme von unbehandeltem
Trinkwasser möglich.
– Zunächst die Rohrleitung mit dem neu
installierten
spülen. Der Einbaudrehflansch ist noch
durch den schwarzen Montagedeckel
verschlossen.
– Anschließend das Wasser wieder ab-
sperren (am Haupthahn bzw. Absperr-
hindurchgehen
I
Einbaudrehflansch
II
JQE
