Einbau- und Betriebsanleitung
JUDOMAT Enthärtungsanlagen

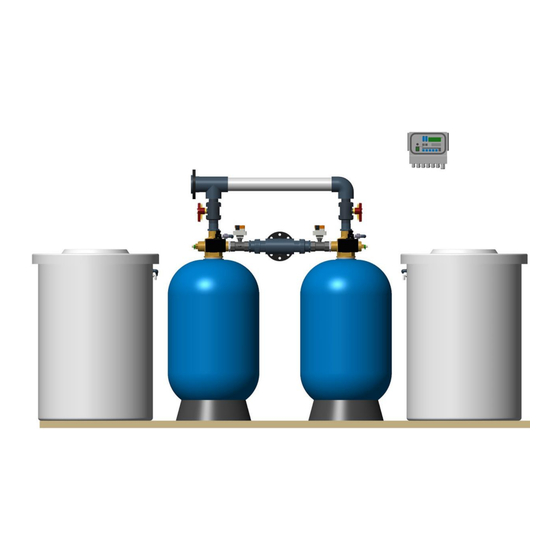

Abb.: JM-DX 1500 P
Bitte dem Betreiber übergeben.
Vor Einbau/Inbetriebnahme durchlesen!
Für weitere Verwendung aufbewahren!
Technische Änderungen vorbehalten.
Einbau- und Betriebsanleitung: JUDOMAT Enthärtungsanlage JM-DX 1000-2000 P
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Änderungsstand: 17.10.17
– Original –
JM-DX 1000 - 2000 P
