Der Einbaudrehflansch muss in Fließ-
richtung installiert werden. Diese ist
durch einen eingegossenen Pfeil ge-
kennzeichnet (siehe Abb. 4).
Bei Nichtbeachtung ist die Enthärtungsanla-
ge nicht funktionsfähig.
ACHTUNG
(siehe Kapitel 1.2 „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")
Die Flanschfläche des Einbaudrehflanschs
muss senkrecht stehen! Der Einbaudreh-
flansch muss so montiert werden, dass kei-
ne mechanischen Verspannungen auftre-
ten! Ansonsten
4.3 Montage der Wandabstützungs-
komponenten
Wandabstützung

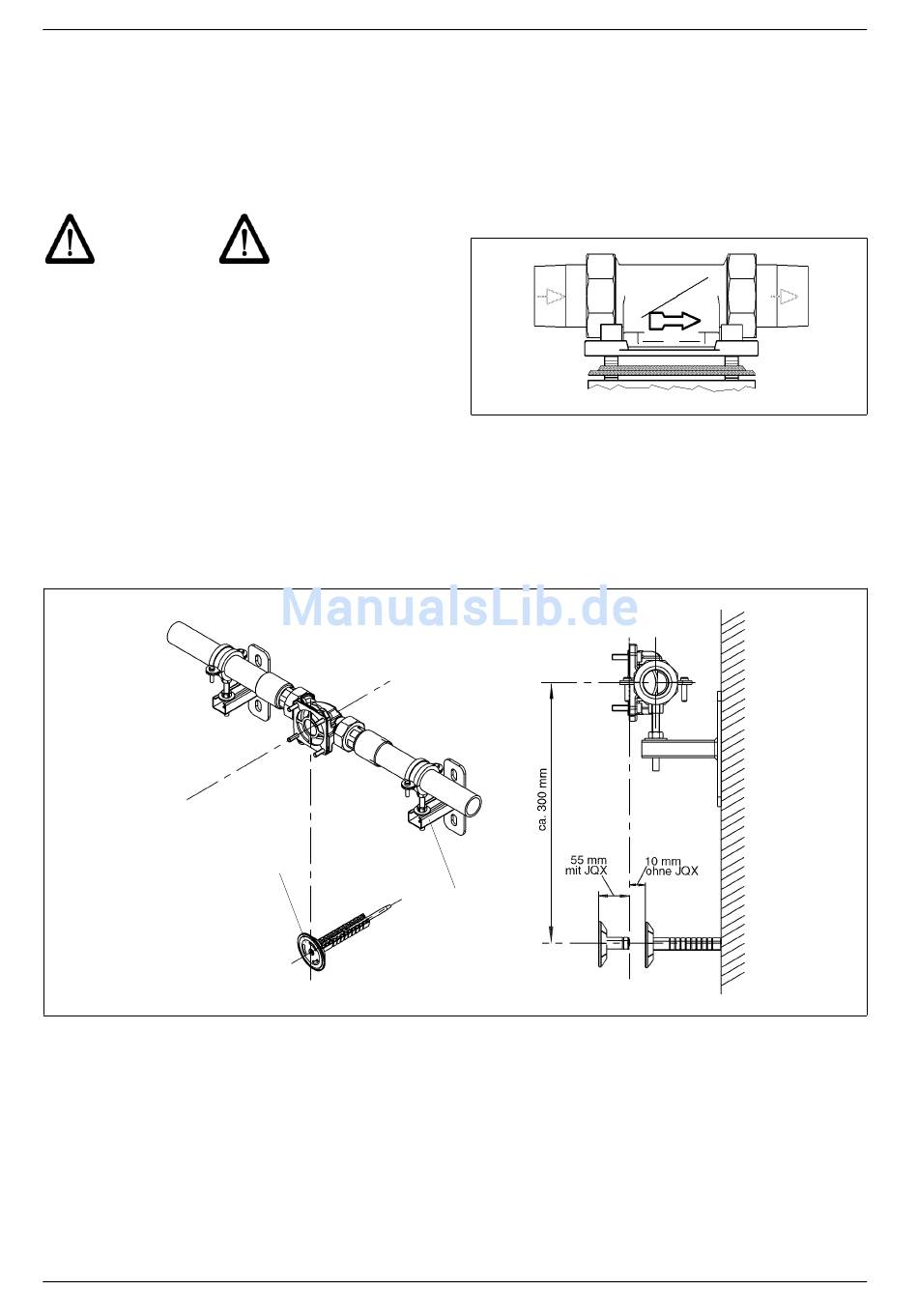

Abb. 5: Wandabstützungskomponenten
Die Wandabstützung sorgt für eine sichere Abstützung des Geräts und verhindert so eine
Drehbewegung des Geräts um die Rohrleitung. Die Montage der Wandabstützung (Best.-Nr.
2201397) wird in der zugehörigen Montageanleitung näher beschrieben.
Das Konsolen-Set (Best.-Nr. 2201396) dient vornehmlich zur Entlastung und Fixierung der
Rohrleitung.
kann es zu einer
Installation
mechanischen Beschädigung des Einbau-
drehflanschs kommen. Daraus können grö-
ßere Wasserschäden resultieren.
Beim Einbau ist deshalb darauf zu achten,
dass keine großen Kräfte auf Rohrleitung,
Einbaudrehflansch und Enthärtungsanlage
einwirken.
Abb. 4: Einbaudrehflansch
Konsolen-Set
