SRAM Paragon Gold Wartungsanleitung Seite 23

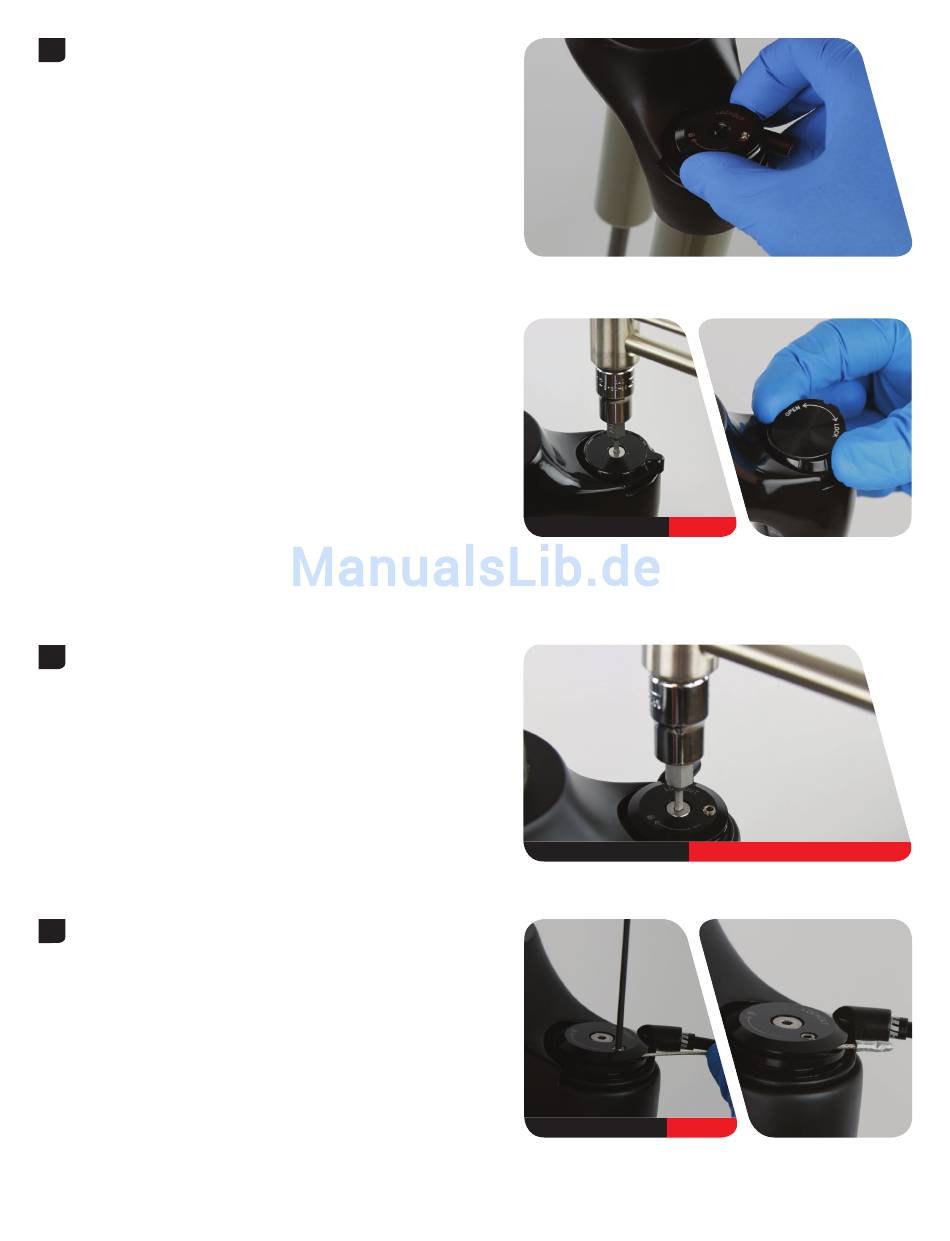

Fernbedienung: Positionieren Sie die Fernbedienungsspule unter
3
dem Dämpfer, sodass sich die Befestigungsschraube relativ zum
Zuganschlagring ca. in der 3-Uhr-Position befindet.
Einsteller am Gabelkopf: Setzen Sie den Sperren-Einstellring mit
der langen Lasche nahe an der Vorderseite des Gabelkopfes auf
die Sperren-Abdeckkappe auf.
Ziehen Sie die Sperren-Einstellschraube mit einem
Drehmomentschlüssel und einem 2,5-mm-Inbusaufsatz mit 1,4 N·m
an.
Lokalisieren Sie die kleine Kerbe im Aufkleber auf der Abdeck-
scheibe und richten Sie die Kerbe auf die Mitte der Nase am
Einstellring aus. Drücken Sie die Abdeckscheibe dann kräftig nach
unten, um sie auf dem Sperren-Einstellring zu fixieren.
Fernbedienung: Ziehen Sie mit einem Drehmomentschlüssel mit
4
2,5-mm-Inbusaufsatz die Befestigungsschraube des Sperren-
Einstellrings mit 1,4 N·m fest.
Fernbedienung: Setzen Sie das Ende der Außenhülle mit der
5
Endkappe in die Aufnahme des Zuganschlagrings ein. Wickeln
Sie den Zug um den Zugring und führen Sie ihn mit einer
Drehbewegung durch die Zugklemmbohrung.
Ziehen Sie die Zugklemmschraube mit einem Drehmomentschlüssel
mit einem 2-mm-Inbusaufsatz mit 0,9 N·m an.
Schneiden Sie den überstehenden Zug so ab, dass 30 mm aus der
Zugklemmbohrung herausragen. Bringen Sie eine Zugendkappe
an.
2,5-mm-Inbusschlüssel 1,4 N·m
2,5-mm-Inbusschlüssel
2,5-mm-Inbusschlüssel 0,9 N·m
PARAGON GOLD - EINBAU DES SPERRDÄMPFERS
1,4 N·m
23
