SRAM 1999 Technisches Handbuch Seite 25

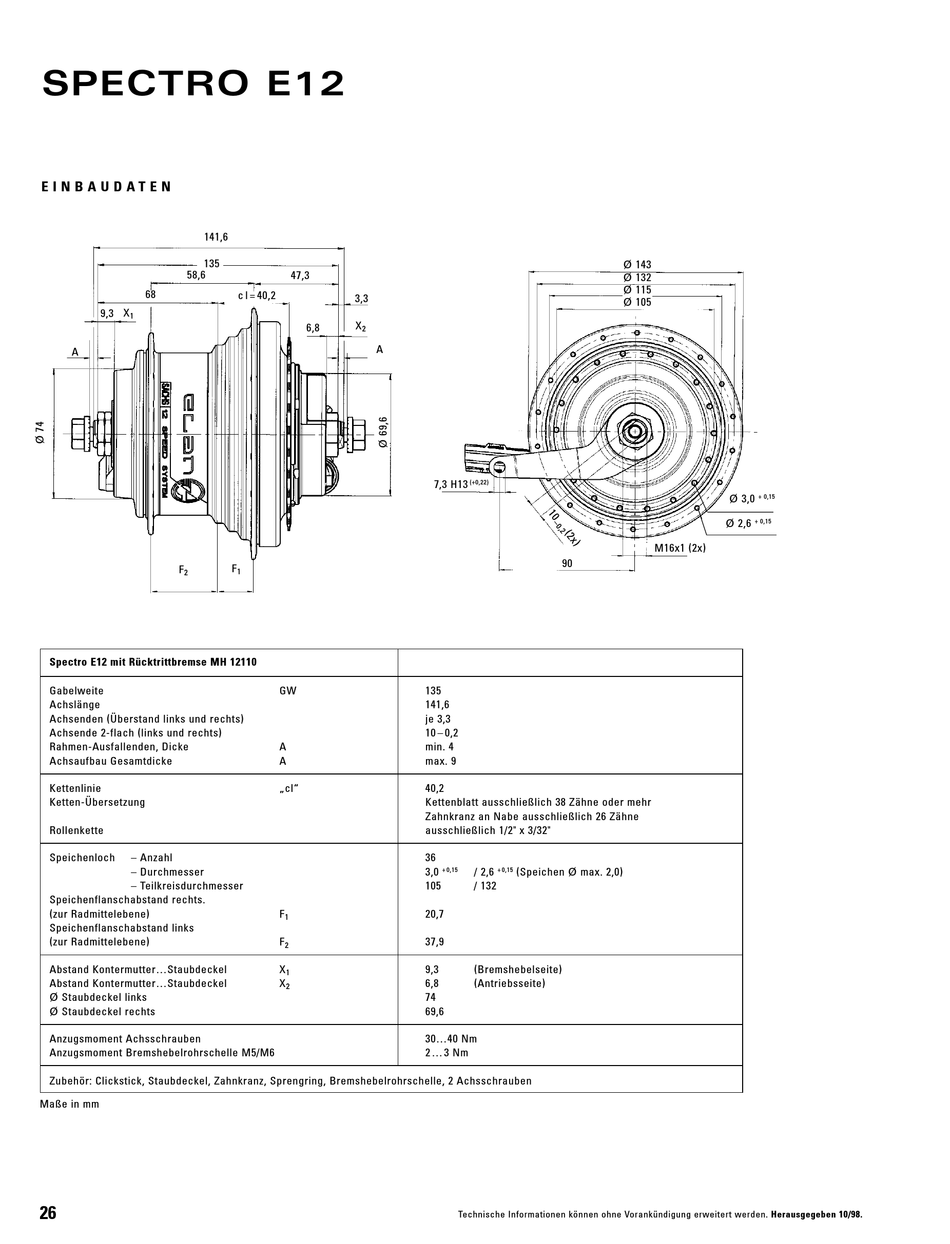

SPECTRO E12
E I N B A U D A T E N
141,6
135
58,6
68
9,3 X
1
A
F
2
Spectro E12 mit Rücktrittbremse MH 12110
Gabelweite
Achslänge
Achsenden (Überstand links und rechts)
Achsende 2-flach (links und rechts)
Rahmen-Ausfallenden, Dicke
Achsaufbau Gesamtdicke
Kettenlinie
Ketten-Übersetzung
Rollenkette
Speichenloch – Anzahl
– Durchmesser
– Teilkreisdurchmesser
Speichenflanschabstand rechts.
(zur Radmittelebene)
Speichenflanschabstand links
(zur Radmittelebene)
Abstand Kontermutter...Staubdeckel
Abstand Kontermutter...Staubdeckel
Ø Staubdeckel links
Ø Staubdeckel rechts
Anzugsmoment Achsschrauben
Anzugsmoment Bremshebelrohrschelle M5/M6
Zubehör: Clickstick, Staubdeckel, Zahnkranz, Sprengring, Bremshebelrohrschelle, 2 Achsschrauben
Maße in mm
26
47,3
c l = 40,2
3,3
X
6,8
2
A
F
1
GW
A
A
„cl"
F
1
F
2
X
1
X
2
(+0,22)
7,3 H13
90
135
141,6
je 3,3
10 – 0,2
min. 4
max. 9
40,2
Kettenblatt ausschließlich 38 Zähne oder mehr
Zahnkranz an Nabe ausschließlich 26 Zähne
ausschließlich 1/2" x 3/32"
36
3,0 + 0,15 / 2,6 + 0,15 (Speichen Ø max. 2,0)
105 / 132
20,7
37,9
9,3 (Bremshebelseite)
6,8 (Antriebsseite)
74
69,6
30...40 Nm
2 ... 3 Nm
Technische Informationen können ohne Vorankündigung erweitert werden. Herausgegeben 10/98.
Ø 143
Ø 132
Ø 115
Ø 105
Ø 3,0 + 0,15
+ 0,15
Ø 2,6
M16x1 (2x)
