Aktivierung Sollwerteingang OI

Mit dem Eingang [AT] wird ausgewählt, ob der Umrichter den Spannungseingang [O]
oder den Stromeingang [OI] für die Frequenzeinstellung verwendet. Bei eingeschalte-
tem Eingang [AT] ist der Stromeingang [OI] - [L] aktiviert, während bei ausgeschaltetem
Eingang [AT] der Spannungseingang [O] - [L] aktiviert ist. Parameter A001 muss auf
„01" eingestellt sein, damit die Frequenzeinstellung über die analogen Eingänge
erfolgen kann.
Param.-
Symbol
Nr.
16 AT Sollwerteingang OI
aktiv
C001, C002, C003, C004,
Mögliche
C005
Eingänge:
A001 = 01
Einstellungen:
HINWEIS:
• Wird die Funktion [AT] durch keinen Eingang
angesteuert, verwendet der Umrichter die
Summe der beiden Analog-Eingänge zur
Frequenzeinstellung (A001=01).
• Wird entweder der Strom- oder Spannungsein-
gang verwendet, stellen Sie sicher, dass ein
Eingang mit der Funktion [AT] angeschlossen
ist.
• Die Einstellung der Frequenzvorgabe muss für
die Verwendung von Analog-Eingängen
(A001=01) vorgenommen worden sein.
Name Status
ON Analog-Eingang OI (Strom) ist aktiviert
OFF Analog-Eingang O (Spannung) ist aktiviert
Umrichter L200
Beschreibung

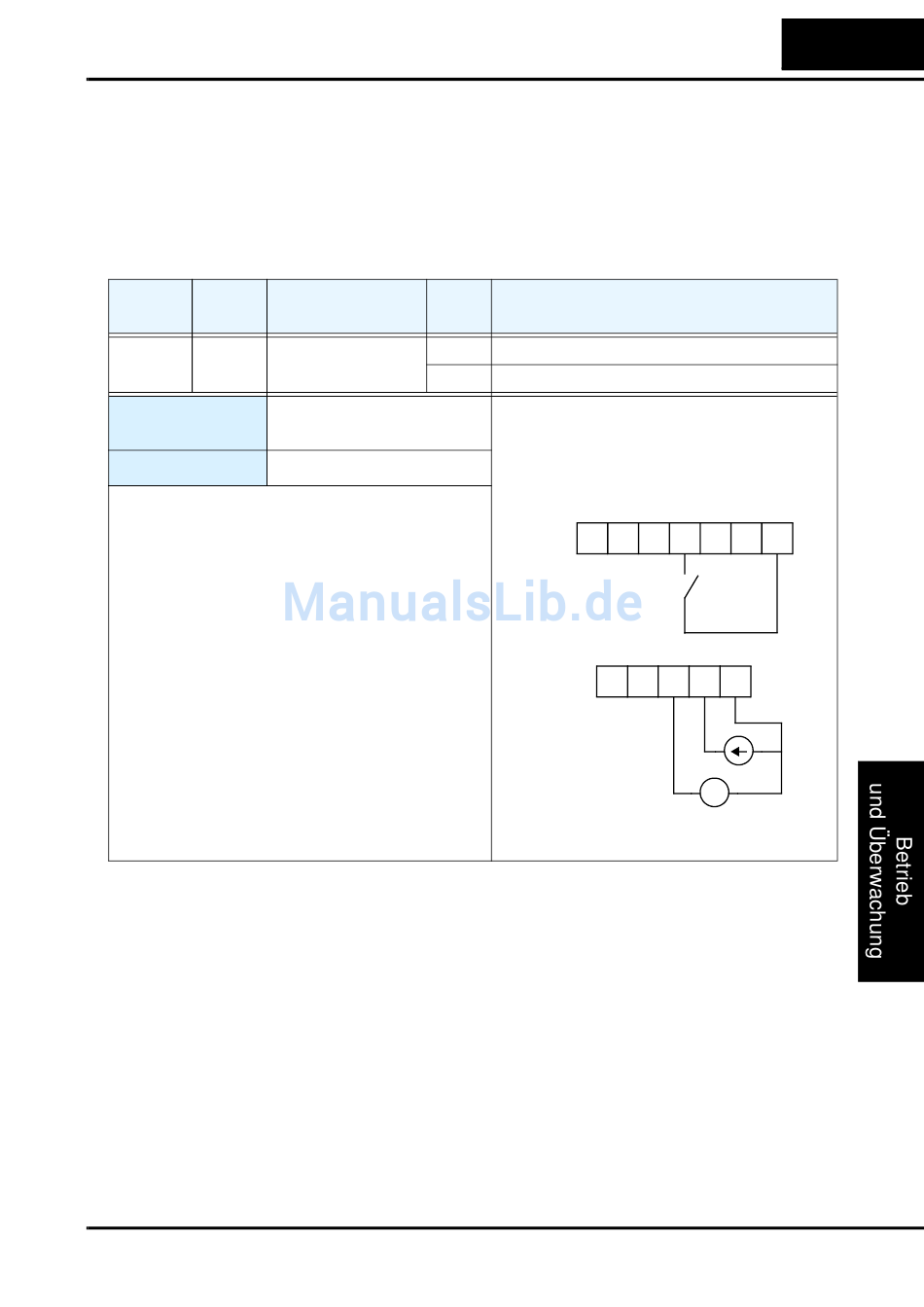

Beispiel (Notwendige Eingangs-Konfiguration
- siehe Seite 3–43
Grundwerte unterscheiden sich in den
Modellen -FU, -FE und -FR):
AT
L 5 4 3
AM H O OI
4-20 mA bei AT= ON
0-10 V bei AT= OFF
Siehe I/O Beschreibung auf Seite 4–6
4–23
2 1 PCS
L
+ –
