5 Aufstellung/Einbau
5.4.3 Pumpenaggregat im Druck-, Saug- oder Kühlmantel einbauen
Unterwassermotorpumpen können bei speziellen Einsatzbedingungen mit einem
Druck-, Saug- oder Kühlmantel ausgestattet sein, vgl. Auftragsdokumentation bzw.
Datenblatt.
Für diese Einsatzfälle ist immer eine gesonderte Lieferdokumentation beigelegt.
Einbauschritte siehe Montageanleitung Zubehör "Saug-, Druck- oder Kühlmantel"
1 3

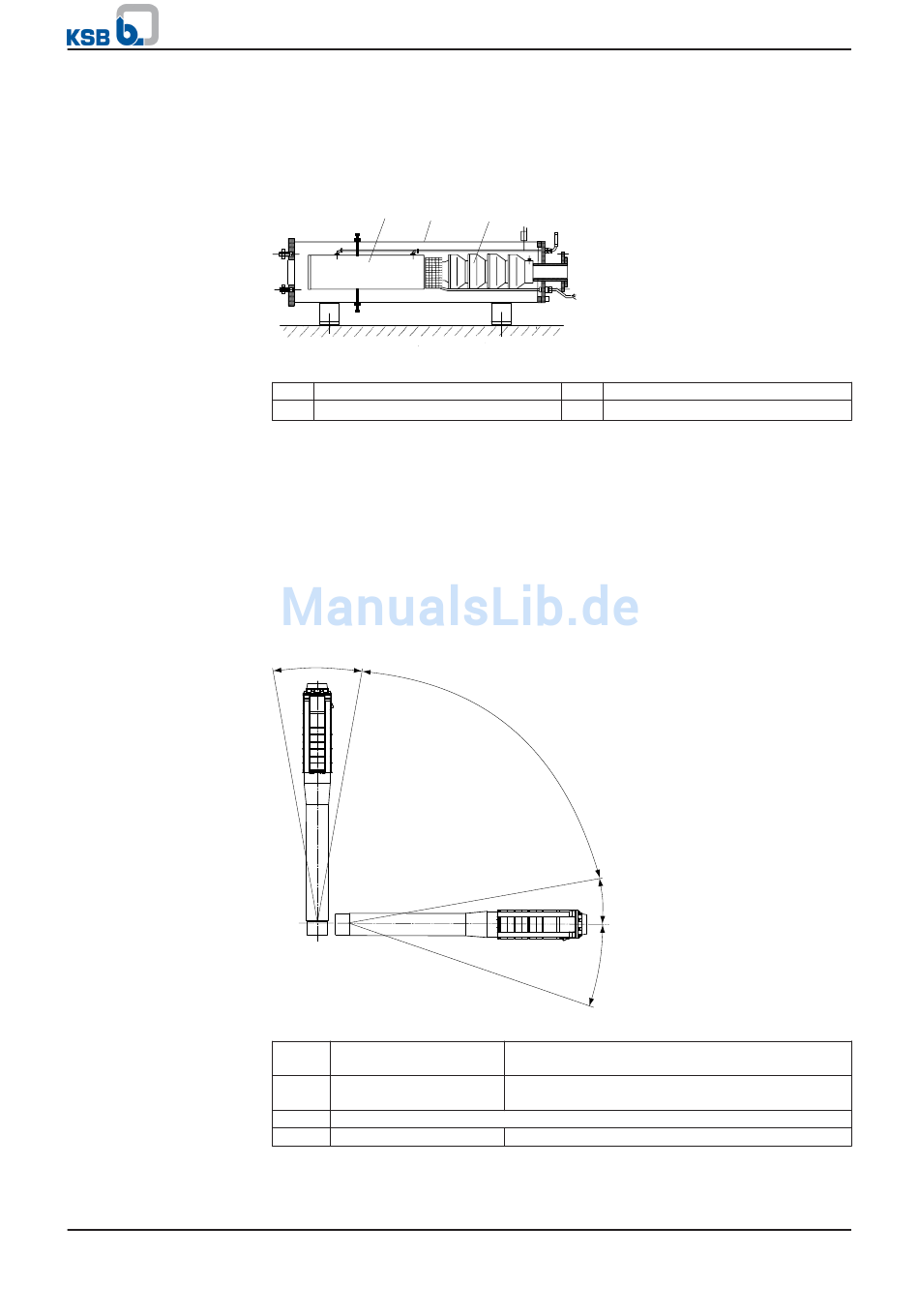

Abb. 12: Beispiel: Druckmantel
1 Motor
3 Druckmantel
5.5 Pumpenaggregat schräg einbauen
✓
Sicherheitsbestimmungen sind beachtet und eingehalten. (⇨ Kapitel 5.1 Seite
24)
✓
Pumpenaggregat ist für den schrägen Einbau ausgelegt und zugelassen. (vgl.
Auftragsdokumentation bzw. Datenblatt)
1. Für den schrägen Einbau einer Unterwassermotorpumpe sind immer
konstruktive Anpassungen notwendig.
Für diese Einsatzfälle ist immer eine gesonderte Lieferdokumentation beigelegt.
Folgende Einbaupositionen sind zugelassen:
A1
Abb. 13: Einbauposition prüfen
A1 bis maximal 3° zulässig
A2 bis maximal 3° zulässig
B zulässige Einbauposition, sofern in der Auftragsdokumentation genehmigt
C nicht zulässig
UPA
2
2 Pumpe
B
A2
C
Einbau erfolgt nach Kapitel: Pumpenaggregat
vertikal einbauen
Einbau erfolgt nach Kapitel: Pumpenaggregat
horizontal einbauen
Einbau untersagt
39 von 88
