TEMPERATURMESSUNGEN
1.
Stellen Sie den Funktionsschalter auf die grüne Position Temp.
2.

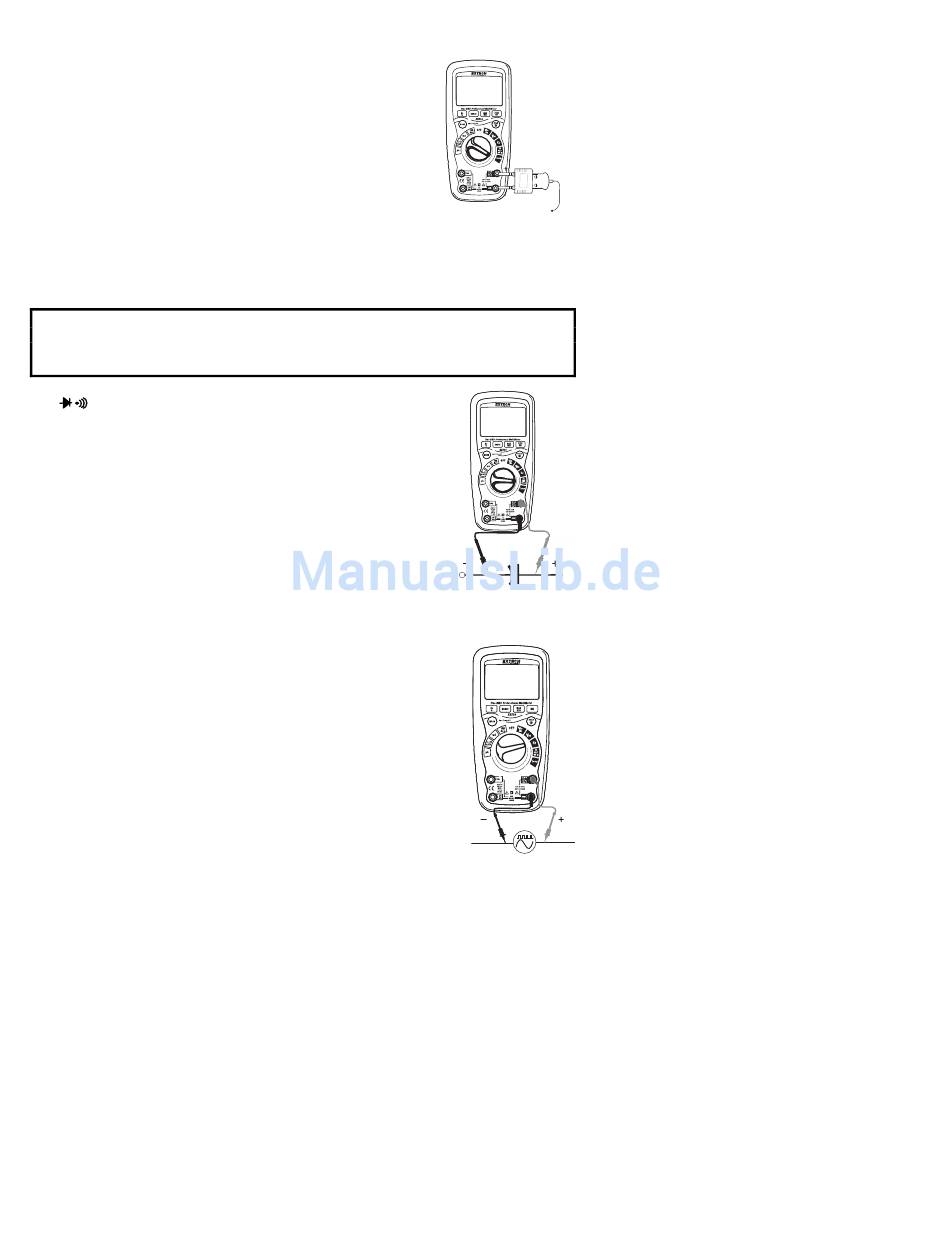

Verbinden Sie den Stecker der Temperaturtestspitze mit der
Ausgangsbuchse (wie in der Abbildung gezeigt) und achten Sie
dabei unbedingt auf korrekte Polarität.
3.
Drücken Sie die Taste MODE, um „ºF" oder „ºC" anzuzeigen.
4.
Berühren Sie mit der Temperaturtestspitze den Bereich,
dessen Temperatur Sie messen wollen. Berühren Sie die
diesen so lange, bis das Testergebnis sich stabilisiert hat (ca.
30 Sekunden).
5.
Lesen Sie die Temperatur in der Anzeige ab.
Anmerkung: Die Temperaturspanne der gelieferten Thermoelementprüfspitze ist -20 zu
250°C (-4 zu 482°F)
KAPAZITÄTSMESSUNGEN
WARNUNG: Um ein elektrischen Stromschlag zu vermeiden, schalten Sie das zu
testende Gerät spannungsfrei und entladen Sie alle Kondensatoren, bevor Sie jegliche
Widerstandsmessungen vornehmen. Entfernen Sie die Batterien und ziehen Sie das
Netzkabel heraus.
1.
Stellen Sie den Funktionsschalter auf die grüne Position Ω CAP
.
2.
Verbinden Sie die schwarze Messleitung mit der negativen COM-
Buchse. Verbinden Sie die rote Messleitung mit der positiven V-
Buchse.
3.
Drücken Sie die Taste MODE, um „F" anzuzeigen
4.
Berühren Sie mit den Prüfspitzen den Kondensator, der getestet
werden soll.
5.
Lesen Sie die Kapazität in der Anzeige ab.
FREQUENZMESSUNGEN
1.
Stellen Sie den Funktionsschalter auf die grüne Position Hz /%.
2.
Drücken Sie die Taste HZ/%, um "Hz" anzuzeigen.
3.
Verbinden Sie die schwarze Messleitung mit der negativen COM-
Buchse und den roten Messleitung mit der positiven Hz-Buchse.
4.
Berühren Sie mit den Prüfspitzen den Stromkreis, der getestet wird.
5.
Lesen Sie die Frequenz in der Anzeige ab.
6.
Drücken Sie die Taste MODE, um „%" anzuzeigen.
7.
Lesen Sie die %-Angabe in der Anzeige ab.
9
EX520-EU_GE V2.3 1/08
